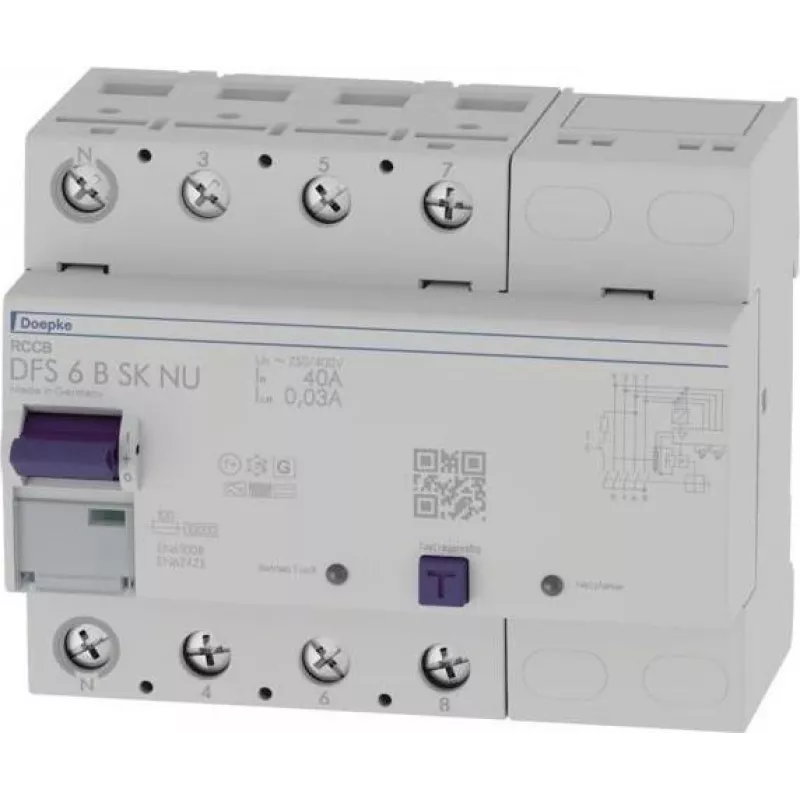

Doepke DFS6 040-4/0.03-B SK NU Wyłącznik różnicowoprądowy 4-biegunowy 40A 30mA Typ B 09134899

Doepke DFS6 040-4/0.03-B SK NU to 4-biegunowy wyłącznik różnicowoprądowy (RCCB) zaprojektowany do ochrony wrażliwej na wszystkie prądy w sieciach trójfazowych. Jego charakterystyka wyzwalania typu B niezawodnie wykrywa przemienne, pulsujące stałe i gładkie stałe prądy różnicowe, co czyni go niezbędnym w systemach z falownikami, stacjami ładowania pojazdów elektrycznych lub sprzętem medycznym. Przy prądzie znamionowym 40 A i znamionowym prądzie różnicowym 30 mA zapewnia ochronę przeciwporażeniową i przeciwpożarową, zachowując wysoką dostępność systemu.

Zalety

Czułość typu B zapewnia kompleksowe wykrywanie prądów zakłóceniowych, w tym gładkich prądów stałych, których standardowe RCCB nie obsługują. Kompaktowa konstrukcja 4-modułowa pasuje do standardowych szyn DIN, oszczędzając miejsce w rozdzielnicach. Zaciski śrubowe przyjmują przewody do 50 mm², umożliwiając bezpieczne połączenia dla obwodów o dużym obciążeniu. Przewód neutralny znajduje się na dole po prawej stronie (NU), co upraszcza okablowanie w typowych instalacjach. Odporność na prądy udarowe 3 kA zapobiega niepotrzebnym wyzwoleniom spowodowanym wyładowaniami atmosferycznymi lub przejściami łączeniowymi.

Zastosowanie

• Obwody trójfazowe z przemiennikami częstotliwości lub systemami UPS
• Infrastruktura ładowania pojazdów elektrycznych wymagająca ochrony wrażliwej na prąd stały
• Maszyny przemysłowe z prostownikami lub napędami o zmiennej prędkości
• Pomieszczenia medyczne (Grupa 2) zgodnie z IEC 60364-7-710
• Instalacje fotowoltaiczne z falownikami beztransformatorowymi

Kluczowe specyfikacje

• Znamionowy prąd różnicowy: 30 mA (0,03 A)
• Prąd znamionowy: 40 A
• Liczba biegunów: 4
• Napięcie znamionowe: 230/400 V AC, 50/60 Hz
• Odporność zwarciowa: 10 kA z odpowiednim zabezpieczeniem wstępnym
• Montaż: szyna DIN EN 60715, szerokość 4 modułów
• Stopień ochrony: IP20 (zaciski), IP40 (zainstalowany)
• Temperatura pracy: -25 °C do +40 °C

Zalecenia

Dla optymalnej ochrony należy połączyć ten RCCB z odpowiednim wyłącznikiem nadprądowym (MCB) jako zabezpieczeniem nadprądowym. Należy sprawdzić, czy urządzenie ochronne po stronie zasilania spełnia warunkową zdolność zwarciową 10 kA. W instalacjach o wysokich prądach upływowych należy rozważyć wersję z krótkim opóźnieniem, aby uniknąć fałszywych wyzwoleń.
