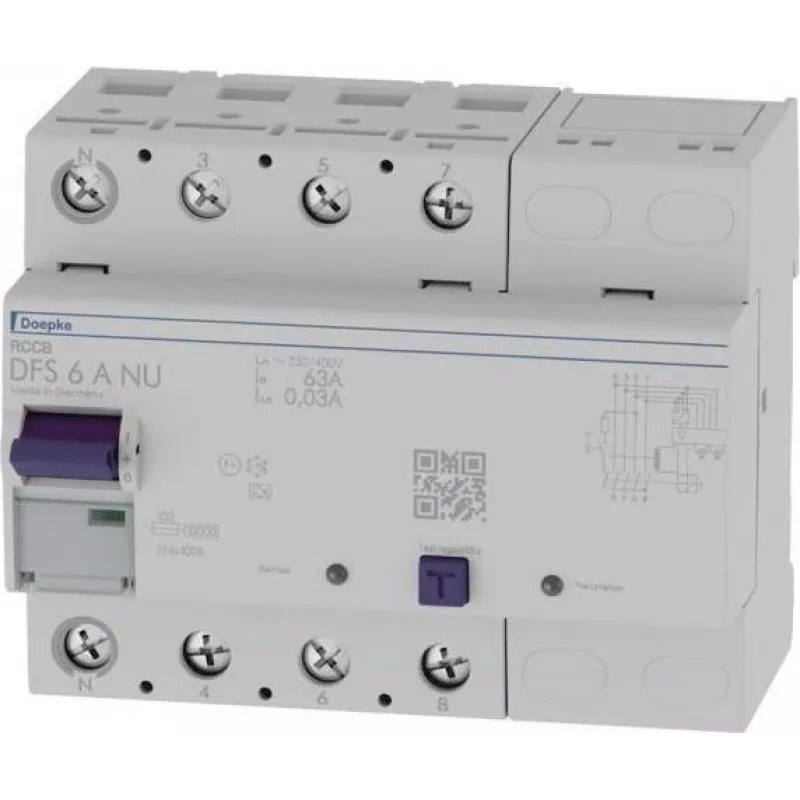

Doepke DFS6 063-4/0,03-A NU Wyłącznik różnicowoprądowy 4-biegunowy 63A 30mA Typ A 09144801

Doepke DFS6 063-4/0,03-A NU wyróżnia się jako solidny 4-biegunowy wyłącznik różnicowoprądowy (RCCB) zaprojektowany dla wymagających instalacji elektrycznych. W przeciwieństwie do podstawowych modeli łączy wysoki prąd znamionowy 63 A z czułym progiem różnicowym 30 mA, zapewniając niezawodną ochronę przed zwarciami doziemnymi AC i pulsującymi DC. Jego klasyfikacja Typ A i zdolność wytrzymywania zwarć 10 kA czynią go niezawodnym wyborem dla komercyjnych i przemysłowych rozdzielnic.

Najważniejsze cechy

• Ochrona różnicowoprądowa Typ A – wykrywa prądy upływowe AC i pulsujące DC
• Prąd znamionowy 63 A z 4-biegunowym przełączaniem dla izolacji trójfazowej i neutralnej
• Czułość wyzwalania 30 mA dla ochrony osobistej i przeciwpożarowej
• Znamionowa zdolność łączeniowa 1000 A i wytrzymałość na prąd udarowy 3 kA
• Kompaktowy montaż na szynie DIN 4-modułowy (EN 60715)
• Szeroki zakres zacisków: 1,5–50 mm² sztywne, 1,5–35 mm² elastyczne
• Temperatura pracy od -25 °C do +40 °C

W codziennym użytkowaniu

Zamontowany na standardowej szynie DIN 35 mm, DFS6 063-4/0,03-A NU zapewnia natychmiastowe odłączenie, gdy prądy różnicowe osiągną 30 mA, zapobiegając porażeniu prądem i zmniejszając ryzyko pożaru. Jego natychmiastowa charakterystyka wyzwalania zapewnia szybką reakcję, podczas gdy ochrona zacisków IP20 (IP40 w rozdzielnicy) chroni przed przypadkowym kontaktem. Przy napięciu znamionowym 230/400 V AC i częstotliwości 50 Hz idealnie integruje się z europejskimi sieciami niskiego napięcia. Urządzenie spełnia normy VDE 0664-10 i EN 61008-1, zapewniając zgodność i długoterminową niezawodność.

Pełna specyfikacja

• Marka: Doepke
• Model: DFS6 063-4/0,03-A NU
• MPN: 09144801
• EAN: 4014712292765
• Typ urządzenia: Wyłącznik różnicowoprądowy (RCCB)
• Liczba biegunów: 4
• Prąd znamionowy (In): 63 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: Typ A
• Napięcie znamionowe (Un): 230/400 V AC
• Częstotliwość znamionowa: 50 Hz
• Znamionowa zdolność łączeniowa (IΔm): 1000 A
• Prąd zwarciowy wytrzymywany (Inc): 10 kA (z odpowiednim bezpiecznikiem wstępnym)
• Wytrzymałość na prąd udarowy: 3 kA
• Typ montażu: Szyna DIN (EN 60715)
• Stopień ochrony: IP20 (zaciski), IP40 (zainstalowany)
• Zakres temperatury pracy: -25 °C do +40 °C
• Pojemność zacisków (sztywne): 1,5–50 mm²
• Pojemność zacisków (elastyczne): 1,5–35 mm²
• Szerokość modułów: 4
• Charakterystyka wyzwalania: Natychmiastowa
• Normy: VDE 0664-10, EN 61008-1

Uwaga końcowa

Dla elektryków i konstruktorów rozdzielnic poszukujących wyłącznika różnicowoprądowego o wysokim prądzie z precyzyjną ochroną 30 mA, Doepke DFS6 063-4/0,03-A NU zapewnia sprawdzoną wydajność w kompaktowej obudowie.
