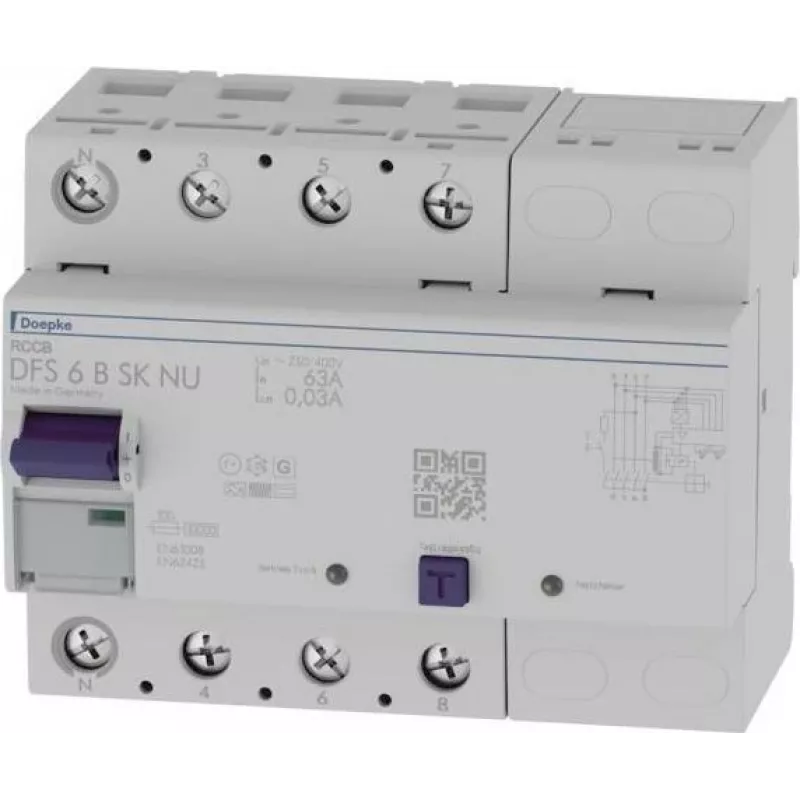

Doepke DFS6 063-4/0,03-B SK NU Wyłącznik różnicowoprądowy 4-biegunowy 63A 30mA Typ B 09144899

Instalacje elektryczne z przemiennikami częstotliwości, zasilaczami UPS lub stacjami ładowania mogą wytwarzać gładkie prądy różnicowe DC, których standardowe wyłączniki RCCB nie wykrywają, pozostawiając obwody niebezpiecznie niechronione. Doepke DFS6 063-4/0,03-B SK NU to wyłącznik różnicowoprądowy typu B zaprojektowany do monitorowania prądów zwarciowych AC, tętniących DC i gładkich DC, zapewniając niezawodne wyłączenie w nowoczesnych instalacjach. Przy prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA, to 4-biegunowe urządzenie chroni osoby i sprzęt przed zwarciami doziemnymi w sieciach trójfazowych do 230/400 V AC.

Dla kogo jest przeznaczony

Elektrycy i budowniczowie rozdzielnic pracujący przy projektach komercyjnych lub przemysłowych, gdzie występują obciążenia nieliniowe — takie jak infrastruktura ładowania pojazdów elektrycznych, systemy fotowoltaiczne lub maszyny z napędami o zmiennej prędkości — docenią solidną wydajność i prosty montaż na szynie DIN. Jest równie odpowiedni do modernizacji starszych rozdzielnic, które wymagają zwiększonej ochrony przed prądami upływowymi DC.

Główne cechy

• Detekcja prądu różnicowego typu B: reaguje na prądy różnicowe AC, tętniące DC i gładkie DC do 30 mA.
• Prąd znamionowy 63 A i konfiguracja 4-biegunowa dla obwodów trójfazowych i neutralnych.
• Kompaktowa szerokość 4 modułów (72 mm) oszczędza miejsce na szynach DIN.
• Wysoka wytrzymałość zwarciowa 10 kA dla wymagających instalacji.
• Zdolność prądu udarowego 3 kA (8/20 µs) zmniejsza niepotrzebne wyzwalanie od przepięć przejściowych.
• Zaciski śrubowe akceptują przewody od 1,5 do 50 mm², zapewniając bezpieczne połączenia.
• Szeroki zakres temperatur pracy od -25 °C do +40 °C dla trudnych warunków.
• Zgodność z normami EN 61008-1 i VDE 0664-10.

Specyfikacje

• Typ urządzenia: Wyłącznik różnicowoprądowy (RCCB)
• Liczba biegunów: 4
• Prąd znamionowy (In): 63 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: B
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowy prąd zwarciowy (Icn): 10 kA
• Wytrzymałość na prąd udarowy: 3 kA (8/20 µs)
• Montaż: szyna DIN (EN 60715)
• Szerokość modułu: 4 moduły (72 mm)
• Stopień ochrony: IP20 (zaciski), IP40 (zainstalowany)
• Temperatura pracy: -25 °C do +40 °C
• Pojemność zacisków: 1,5 - 50 mm²
• Normy: EN 61008-1, VDE 0664-10

Wskazówki

Zawsze sprawdź, czy nadprądowe zabezpieczenie górne jest skoordynowane ze znamionową zdolnością zwarciową RCCB. W instalacjach o wysokich prądach upływowych rozważ użycie selektywnego (z opóźnieniem czasowym) RCCB w górnym obwodzie. Zamontuj urządzenie w miejscu o odpowiedniej wentylacji, aby utrzymać określony zakres temperatur pracy.
