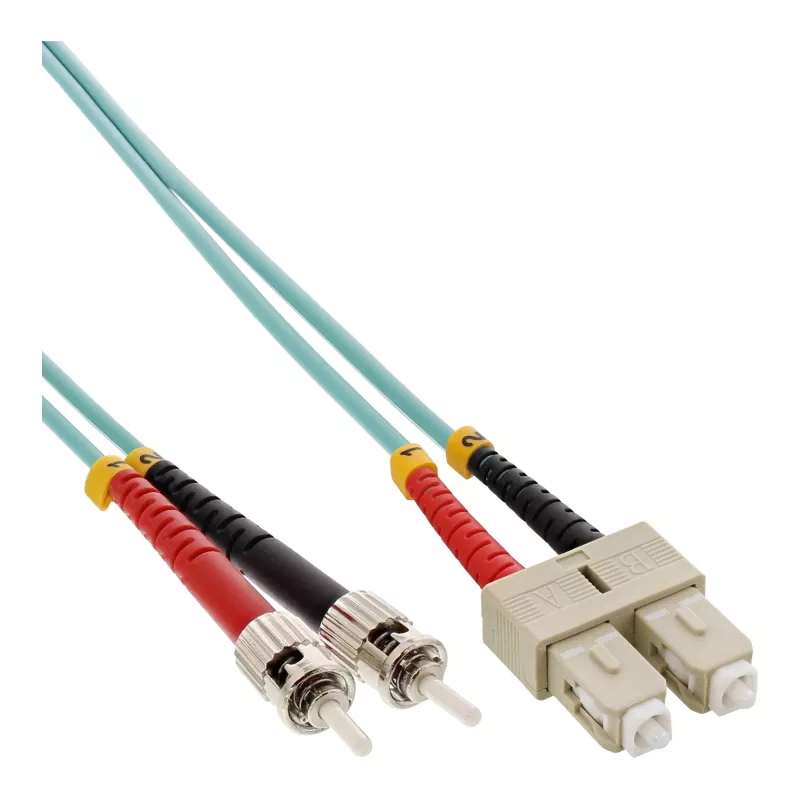

Dupleksowy kabel światłowodowy InLine SC/ST 50/125µm OM3 0.5m

Dupleksowy kabel światłowodowy InLine SC/ST 50/125µm OM3 0.5m to krótki, wielomodowy kabel krosowy zaprojektowany do łączenia urządzeń z interfejsami SC i ST. Z rdzeniem 50 µm i szkłem klasy OM3 ten dupleksowy kabel wspiera komunikację w trybie pełnego dupleksu i jest przeznaczony do szybkiej transmisji danych na krótkich i średnich dystansach w sieciach lokalnych, serwerowniach i szafach telekomunikacyjnych.

Zalety

Ten dupleksowy kabel łączy złącza SC i ST, zapewniając kompatybilność między różnymi portami transceiverów światłowodowych. Specyfikacja wielomodowa OM3 redukuje dyspersję modalną i umożliwia większą przepustowość dla łączy krótkiego zasięgu. Geometria rdzenia/płaszcza 50/125 µm jest powszechnym standardem przemysłowym dla sieci wielomodowych, a krótka długość 0,5 m minimalizuje nadmiar kabla i tłumienie wtrąceniowe w scenariuszach krosowania.

Zastosowanie

• Połączenia krosowe w serwerowniach i szafach danych
• Łączenie przełączników sieciowych, transceiverów i konwerterów mediów z portami SC i ST
• Łącza optyczne krótkiego zasięgu w systemach okablowania strukturalnego
• Testowanie i tymczasowe konfiguracje łączy w środowiskach laboratoryjnych

Kluczowe specyfikacje

• Typ włókna: Wielomodowy OM3
• Średnica rdzenia/płaszcza: 50/125 µm
• Konfiguracja złączy: Dupleks (jedno złącze SC, jedno złącze ST na każdym końcu umożliwiające połączenie SC↔ST)
• Długość: 0,5 m
• Polerowanie/wykończenie: Fabrycznie zakończone, polerowane końcówki odpowiednie dla łączy wielomodowych
• Typowe tłumienie wtrąceniowe: niskie dla wielomodowego krosowania na krótkie odległości (fabrycznie zakończone)

Sposób użycia

Zlokalizuj porty SC i ST na urządzeniach, które mają być połączone, upewniając się, że oba punkty końcowe obsługują światłowód wielomodowy OM3. Dopasuj i włóż złącze SC do gniazda SC, aż kliknie, a złącze ST podłącz do gniazda ST, przekręcając je bagnetowo, aby zablokować. Upewnij się, że oba złącza są czyste przed wykonaniem połączenia, aby uniknąć zwiększonego tłumienia. Poprowadź kabel, unikając ciasnych zagięć i naprężeń mechanicznych w pobliżu złączy.

Zalecenia

Używaj tego dupleksowego kabla o długości 0,5 m do krótkich połączeń krosowych; zawsze sprawdzaj i w razie potrzeby czyść czoła złączy zatwierdzonymi narzędziami do czyszczenia światłowodów przed połączeniem. Utrzymuj minimalny promień gięcia zgodny ze specyfikacjami włókien wielomodowych i unikaj załamań. W przypadku krytycznych połączeń lub łączy na dłuższe odległości sprawdź kompatybilność ze specyfikacjami transceiverów i przełączników oraz rozważ użycie włókna OM4 lub jednomodowego, jeśli to właściwe.
