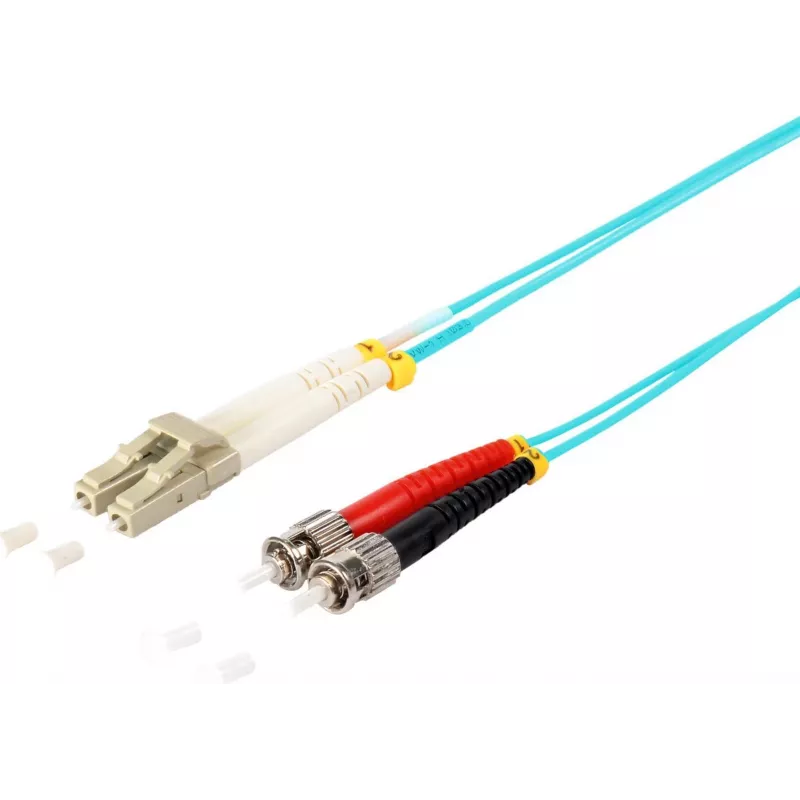

Duplex LWL Patch kabel ShiverPeaks 77941/3 50/125µ OM3 1 m

Duplexowy światłowodowy kabel krosowy ShiverPeaks 77941/3 50/125µ OM3 1 m to wielomodowy dupleksowy przewód krosowy przeznaczony do szybkiej łączności na krótkie odległości w centrach danych, serwerowniach i szafach sieciowych. Kabel wykorzystuje wielomodowe włókna 50/125 µm OM3 zoptymalizowane do źródeł VCSEL 850 nm, oferując zwiększoną szerokość pasma i zredukowaną dyspersję modalną dla niezawodnej transmisji dupleksowej między transceiverami, przełącznikami i panelami krosowymi. Akwamarynowy płaszcz i kompaktowa konstrukcja dupleksowa ułatwiają identyfikację i instalację w środowiskach o dużym zagęszczeniu okablowania.

Zalety

Konstrukcja wielomodowa OM3 zapewnia wydajność zoptymalizowaną pod kątem lasera, odpowiednią dla 10 Gigabit Ethernet na typowych krótkich dystansach i wspiera przyszłe modernizacje w ramach klasy OM. Dupleksowe złącza LC zapewniają zachowanie polaryzacji połączeń dla portów transceiverów i sprzętu sieciowego, jednocześnie minimalizując tłumienność wtrąceniową. Długość 1 m jest wygodna do krosowania wewnątrz szaf i między sąsiadującymi urządzeniami, gdzie wymagane są krótkie, uporządkowane połączenia. Płaszcz kabla i konstrukcja złączy ułatwiają prowadzenie i czytelne kodowanie kolorami dla szybkiej konserwacji.

Zastosowanie

• Połączenia krótkodystansowe w centrach danych i serwerowniach
• Panele krosowe i połączenia między przełącznikiem a transceiverem
• Instalacje w szafach o dużej gęstości i łącza między urządzeniami
• Aplikacje 10 Gigabit Ethernet z użyciem światłowodu wielomodowego

Kluczowe specyfikacje

• Typ włókna: Wielomodowe 50/125 µm, OM3
• Konfiguracja: Dupleks (dwa włókna)
• Typ złącza: LC duplex (oba końce)
• Długość fali roboczej: zoptymalizowana dla 850 nm
• Długość: 1,0 m
• Kolor płaszcza: akwamarynowy (standard OM3)
• Typowe zastosowanie: szybkie łącza na krótkie odległości

Sposób użycia

Podłącz jeden koniec złącza LC dupleks do portu transceivera lub przełącznika, a drugi do odpowiedniego panelu krosowego lub urządzenia, upewniając się, że polaryzacja nadawania/odbioru jest prawidłowa. Poprowadź 1-metrowy kabel wewnątrz szafy lub szafki, unikając ostrych zagięć, i przymocuj go do elementów zarządzania kablami, aby zapobiec naprężeniom złączy. Po instalacji sprawdź status łącza na podłączonych urządzeniach i zmierz tłumienność wtrąceniową, jeśli jest to wymagane dla krytycznych połączeń.

Zalecenia

Dla optymalnej wydajności należy zachować minimalny promień gięcia, unikać zanieczyszczenia czołowych powierzchni złączy i czyścić złącza przed połączeniem. Używaj tego 1-metrowego kabla dupleksowego OM3 do krótkich połączeń krosowych, a dłuższe kable lub kable jednomodowe rezerwuj do zastosowań długodystansowych lub jednomodowych.
