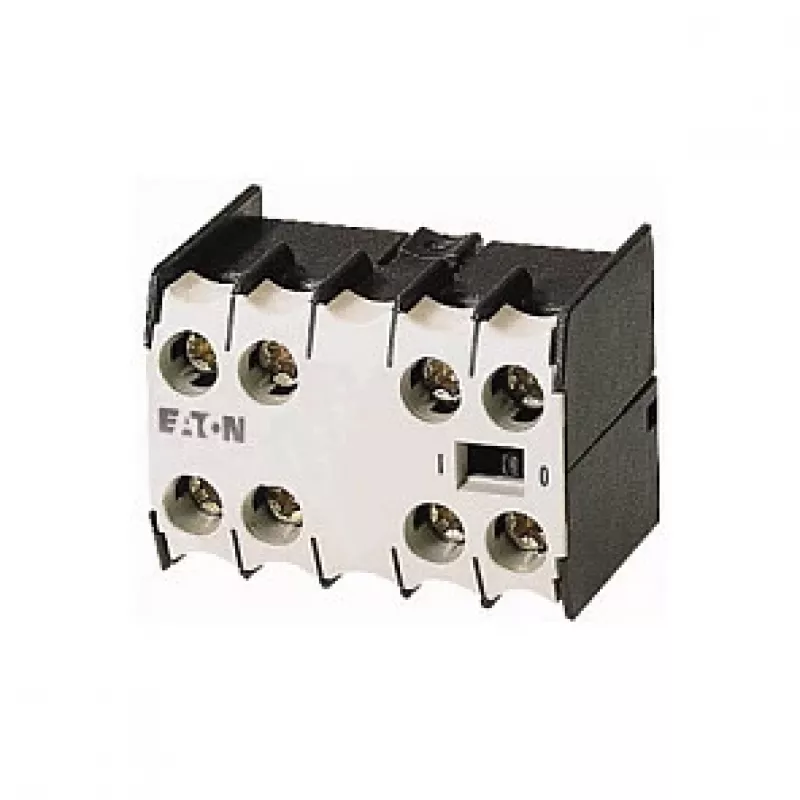

Eaton 22DILE Blok styków pomocniczych 2NO+2NC Zaciski śrubowe Montaż przedni do styczników DIL E

Blok styków pomocniczych Eaton 22DILE wyróżnia się na tle generycznych styków dodatkowych dzięki zrównoważonej konfiguracji 2NO+2NC w kompaktowej obudowie do montażu przedniego, zaprojektowanej specjalnie dla serii styczników DIL E. Zamiast jednej funkcji styku, moduł ten oferuje dwa styki normalnie otwarte i dwa normalnie zamknięte, dzięki czemu jeden blok może obsługiwać zarówno funkcje sterowania, jak i sygnalizacji bez dodatkowego okablowania czy komponentów. Zaciski śrubowe przyjmują przewody lite lub z tulejkami od 0,75 do 2,5 mm², zapewniając pewne i łatwe w utrzymaniu połączenie nawet w panelach przemysłowych o wysokich wibracjach.

Najważniejsze cechy

• 4-biegunowy blok styków pomocniczych: 2NO + 2NC dla elastycznej logiki sterowania
• Bezpośredni montaż przedni na stycznikach Eaton DIL E – bez narzędzi i adapterów
• Zaciski śrubowe z szerokim zakresem zaciskania (0,75–2,5 mm²) dla niezawodnego okablowania w terenie
• Znamionowo do 690 V AC / 220 V DC z wytrzymałością udarową 6 kV dla pewnego przełączania
• Kompaktowe wymiary (45 × 86 × 58 mm) pasują do standardowej szerokości stycznika 45 mm
• Ochrona palców IP20 i zakres temperatur pracy od -25 do +60 °C dla trudnych warunków

W codziennym użytkowaniu

Technicy doceniają, jak szybko 22DILE zatrzaskuje się na przedniej części stycznika DIL E, przekształcając podstawowe urządzenie przełączające w w pełni monitorowany punkt sterowania. Układ 2NO+2NC pokrywa typowe scenariusze: jedno NO dla sygnału zwrotnego pracy, jedno NO dla blokady, jedno NC dla alarmu awarii i jedno NC dla obwodu bezpieczeństwa – wszystko z jednego bloku. Zaciski śrubowe są ustawione pod kątem, co ułatwia dostęp standardowym śrubokrętem, a czytelne oznaczenia na obudowie zapobiegają błędom w okablowaniu podczas montażu panelu lub modernizacji. Ponieważ styki są przystosowane do obciążeń AC-15 i DC-13, ten sam blok może obsługiwać obwody sterowania silnikami, wejścia PLC i logikę przekaźnikową bez obaw o derating.

Pełna specyfikacja

• Konfiguracja styków: 2 normalnie otwarte (NO) + 2 normalnie zamknięte (NC)
• Liczba biegunów: 4-biegunowy
• Typ połączenia: Zaciski śrubowe
• Typ montażu: Montaż przedni na stycznikach Eaton DIL E
• Prąd znamionowy pracy (AC-15, 230 V): 4 A
• Prąd znamionowy pracy (AC-15, 400 V): 3 A
• Prąd znamionowy pracy (DC-13, 24 V): 1 A
• Napięcie znamionowe pracy (Ue): Do 690 V AC / 220 V DC
• Napięcie znamionowe izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: -25 do +60 °C
• Zdolność przyłączeniowa (przewód lity): 0,75–2,5 mm²
• Zdolność przyłączeniowa (przewód elastyczny z tulejką): 0,75–2,5 mm²
• Normy: IEC/EN 60947-5-1
• Seria: 22DILE
• Typ produktu: Blok styków pomocniczych

Uwaga końcowa

Dla producentów paneli i zespołów utrzymania ruchu, którzy potrzebują niezawodnych styków pomocniczych bez komplikowania listy materiałów, Eaton 22DILE oferuje sprawdzone, kompaktowe rozwiązanie, które bezproblemowo integruje się z serią DIL E.
