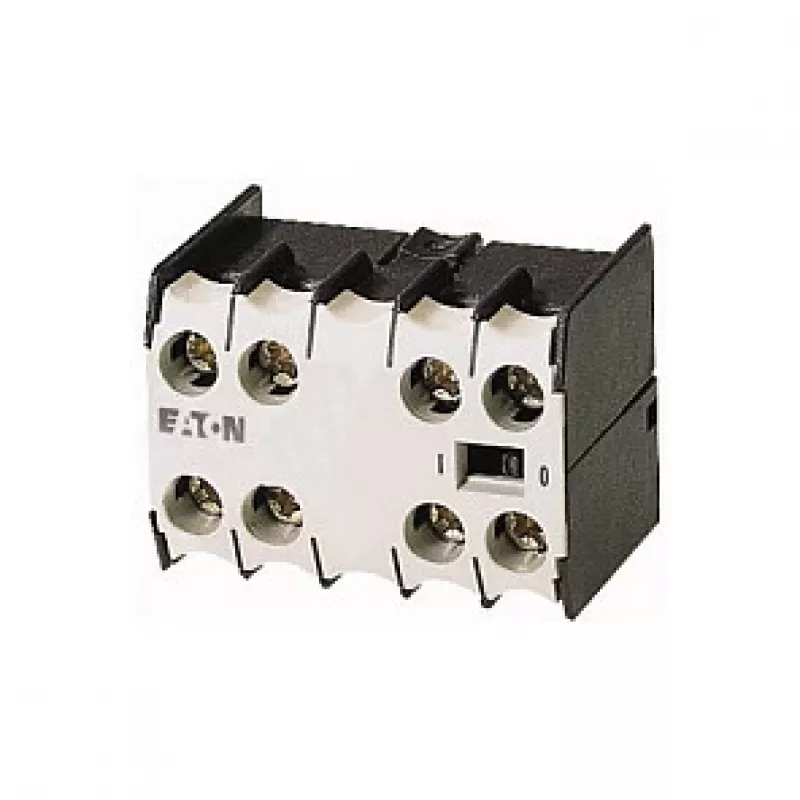

EATON 22DILEM Blok styków pomocniczych, 2NO+2NC, 4-biegunowy, zaciski śrubowe, montaż czołowy, do styczników DILM7-DILM38

W przemysłowych szafach sterowniczych niezawodne styki pomocnicze są niezbędne do sygnalizacji i blokad. Blok styków pomocniczych EATON 22DILEM zapewnia 2 styki normalnie otwarte i 2 normalnie zamknięte, co umożliwia precyzyjne przekazywanie informacji o stanie styczników w obwodach sterowania silnikami. Jest przeznaczony do montażu czołowego na stycznikach EATON DILM7 do DILM38, co upraszcza instalację bez dodatkowych narzędzi.

Kluczowe specyfikacje

• Konfiguracja styków: 2NO + 2NC (4-biegunowy)
• Typ połączenia: Zaciski śrubowe
• Typ montażu: Montaż czołowy
• Kompatybilność: Styczniki EATON DILM7 do DILM38
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowy prąd roboczy AC-15: 4 A przy 230 V, 3 A przy 400 V
• Znamionowy prąd roboczy DC-13: 0,15 A przy 220 V
• Stopień ochrony: IP20
• Zakres temperatury pracy: -25 °C do +60 °C
• Zakres temperatury przechowywania: -40 °C do +80 °C
• Normy: IEC/EN 60947-5-1
• Seria produktów: DILEM
• Typ styków pomocniczych: Bezzwłoczne

Dlaczego warto wybrać

22DILEM oferuje kompaktowe rozwiązanie do rozbudowy możliwości sterowania styczników. Dzięki kombinacji styków NO i NC obsługuje zarówno funkcje sygnalizacji, jak i blokad. Zaciski śrubowe zapewniają pewne i trwałe połączenia, a montaż czołowy umożliwia szybką modernizację istniejących instalacji. Zgodność z normami międzynarodowymi gwarantuje niezawodne działanie w wymagających środowiskach przemysłowych.

Idealne zastosowania

• Centra sterowania silnikami wymagające informacji o stanie styków pomocniczych
• Obwody blokad dla bezpieczeństwa i sterowania sekwencyjnego
• Modernizacja istniejących styczników DILM o dodatkowe styki
• Panele automatyki przemysłowej o ograniczonej przestrzeni

Warto wiedzieć

Blok styków pomocniczych jest przeznaczony do pracy w suchych pomieszczeniach (IP20). Należy chronić go przed kurzem i wilgocią. Zakres temperatury pracy od -25 °C do +60 °C umożliwia stosowanie w różnych warunkach klimatycznych. Przed instalacją należy zawsze sprawdzić zgodność z konkretnym modelem stycznika.
