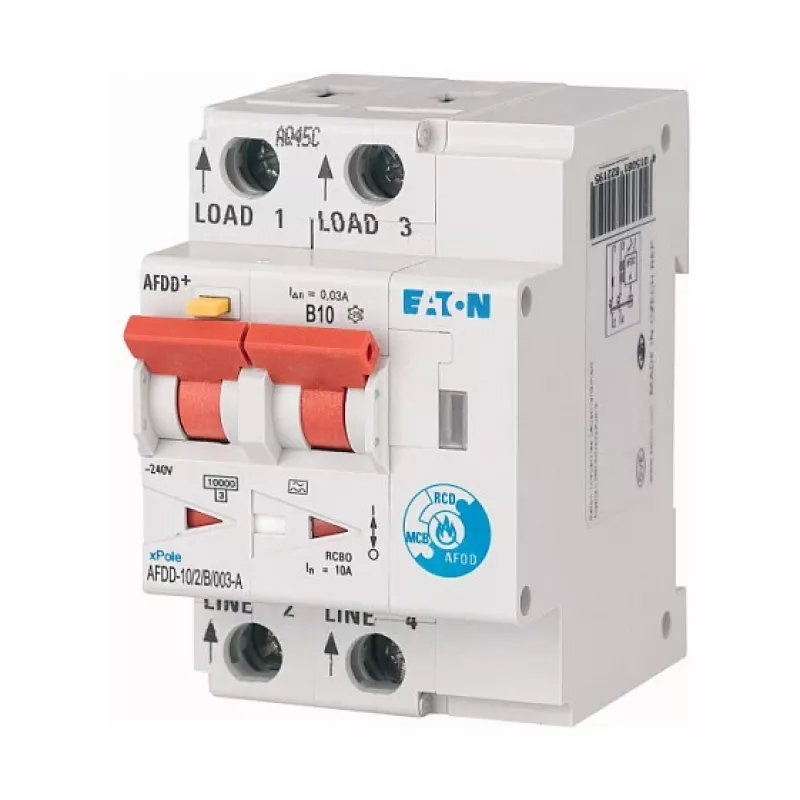

Eaton AFDD-10/2/B/003-A Urządzenie do wykrywania łuku elektrycznego z RCBO, 2-biegunowe, 10A, 30mA, Typ A, 230V, 6kA, Szyna DIN, 2 moduły

Wykrywa łuki szeregowe, równoległe i doziemne dzięki urządzeniu Eaton AFDD-10/2/B/003-A, 2-biegunowemu urządzeniu do wykrywania łuku elektrycznego ze zintegrowanym RCBO. Przeznaczone do prądu 10 A z charakterystyką wyzwalania B i czułością na prąd różnicowy 30 mA (typ A), działa przy napięciu 230 V AC i oferuje zdolność zwarciową 6 kA. To urządzenie montowane na szynie DIN zajmuje tylko 2 moduły i posiada wskaźnik LED do wyraźnej sygnalizacji błędów.

Przegląd

Eaton AFDD-10/2/B/003-A łączy wykrywanie łuku elektrycznego (AFDD) z ochroną różnicowoprądową (RCD) i zabezpieczeniem nadprądowym (MCB) w jednym kompaktowym urządzeniu. Spełnia normy IEC/EN 62606 i IEC/EN 61009-1, zapewniając niezawodną ochronę przed pożarami spowodowanymi łukiem elektrycznym w obwodach odbiorczych. Urządzenie jest przeznaczone do stałej instalacji w rozdzielnicach, o częstotliwości znamionowej 50 Hz i zakresie temperatury pracy od -25°C do +40°C.

Co wyróżnia

• Zintegrowane funkcje AFDD, RCD i MCB w jednym urządzeniu
• Wykrywa łuki szeregowe, równoległe i doziemne
• Wskaźnik LED do szybkiej identyfikacji błędów
• Kompaktowa szerokość 2 modułów oszczędza miejsce w rozdzielnicach
• Zdolność zacisków do 25 mm² dla elastycznego okablowania

Dane techniczne

• Typ urządzenia: AFDD z RCBO
• Liczba biegunów: 2
• Prąd znamionowy (In): 10 A
• Charakterystyka wyzwalania: B
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: A
• Napięcie znamionowe (Ue): 230 V AC
• częstotliwość znamionowa: 50 Hz
• Zdolność zwarciowa (Icn): 6 kA
• Montaż: szyna DIN
• Szerokość modułu: 2 moduły
• Stopień ochrony: IP20 (zaciski), IP40 (przód po zamontowaniu)
• Zdolność zacisków: 1-25 mm² (drut/linka)
• Normy: IEC/EN 62606, IEC/EN 61009-1
• Temperatura pracy: -25°C do +40°C
• Seria: xPole

Nasza ocena

Eaton AFDD-10/2/B/003-A zapewnia zaawansowaną ochronę przeciwpożarową w oszczędzającej miejsce konstrukcji, co czyni go doskonałym wyborem do instalacji mieszkaniowych i komercyjnych, gdzie bezpieczeństwo i niezawodność są najważniejsze.
