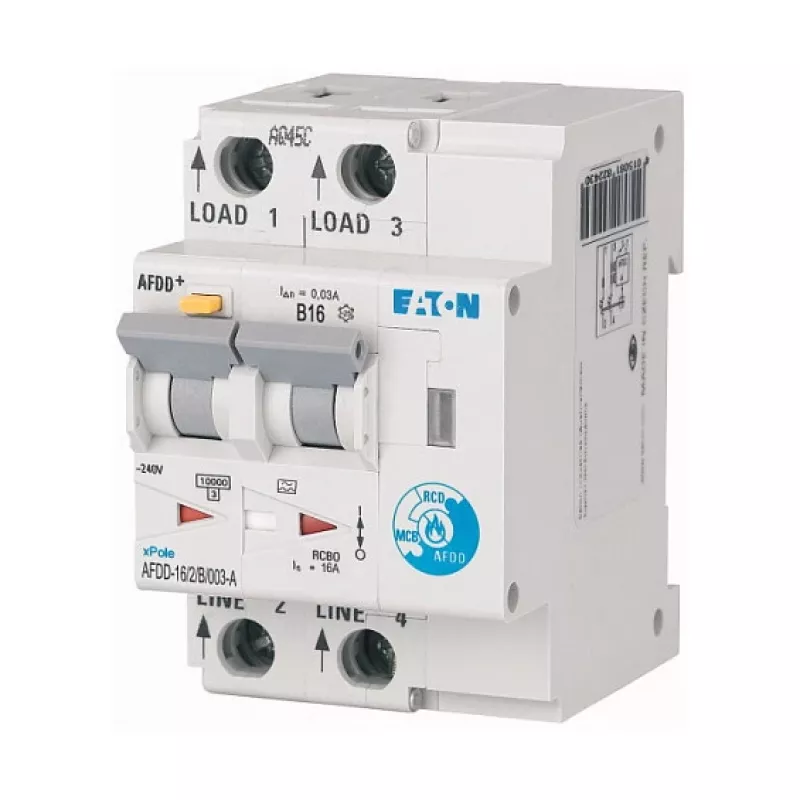

EATON AFDD-16/2/B/003-A 187204 Urządzenie do wykrywania łuku elektrycznego 2-biegunowe B16A 30mA Typ A

Urządzenie Eaton AFDD-16/2/B/003-A to kompaktowy moduł kombinowany, który chroni przed zwarciami szeregowymi i równoległymi, przeciążeniami, prądami zwarciowymi oraz doziemnymi prądami różnicowymi. Łącząc w jednym module (2 moduły) urządzenie do wykrywania łuku elektrycznego (AFDD), wyłącznik nadprądowy (MCB) i wyłącznik różnicowoprądowy (RCD), skraca czas instalacji i oszczędza miejsce w rozdzielnicy, zapewniając jednocześnie kompleksowe bezpieczeństwo elektryczne. To urządzenie 2-biegunowe (1P+N) ma prąd znamionowy 16 A, charakterystykę wyzwalania B i czułość na prąd różnicowy 30 mA, co czyni je odpowiednim do szerokiego zakresu obwodów mieszkalnych i komercyjnych.

Najważniejsze cechy

• Połączona ochrona AFDD, MCB i RCD w jednym module (2 moduły)
• Prąd znamionowy 16 A, charakterystyka wyzwalania B, prąd różnicowy 30 mA Typ A
• Wykrywa szeregowe i równoległe łuki elektryczne, aby zapobiegać pożarom instalacji elektrycznych
• Napięcie znamionowe 230 V AC, zdolność wyłączania 6 kA
• Montaż na szynie DIN, zaciski IP20 / obudowa IP40
• Zgodny z IEC/EN 62606, IEC/EN 61009-1 i IEC/EN 60898-1

W codziennym użytkowaniu

Ten AFDD+ łączy trzy funkcje ochronne w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie. Jest idealny do obwodów, w których wymagana jest ochrona przed łukiem elektrycznym, takich jak sypialnie, salony i inne pomieszczenia z materiałami łatwopalnymi. Wskaźnik LED zapewnia natychmiastowe wizualne potwierdzenie stanu pracy urządzenia, a standardowy montaż na szynie DIN gwarantuje szybką instalację.

Pełna specyfikacja

• Liczba biegunów: 2 (1P+N)
• Prąd znamionowy (In): 16 A
• Charakterystyka wyzwalania: B
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: Typ A
• Napięcie znamionowe (Ue): 230 V AC
• Cięstotliwość znamionowa: 50 Hz
• Znamionowa zdolność wyłączania (Icn): 6 kA
• Typ montażu: szyna DIN
• Stopień ochrony: IP20 (zaciski), IP40 (obudowa)
• Klasa ograniczenia energii: 3
• Zdolność przyłączeniowa zacisków: 1-25 mm² (drut/linka)
• Temperatura pracy otoczenia: -25 do +40 °C
• Wykrywanie łuku: łuki szeregowe i równoległe
• Wskaźnik stanu: dioda LED
• Szerokość modułu: 2 moduły (35,6 mm)
• Normy: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 60898-1

Uwaga końcowa

Zawsze instaluj i konserwuj Eaton AFDD+ zgodnie z lokalnymi przepisami i normami elektrycznymi. Zapewnij prawidłowe okablowanie i upewnij się, że urządzenie jest odłączone od napięcia podczas instalacji lub serwisowania.
