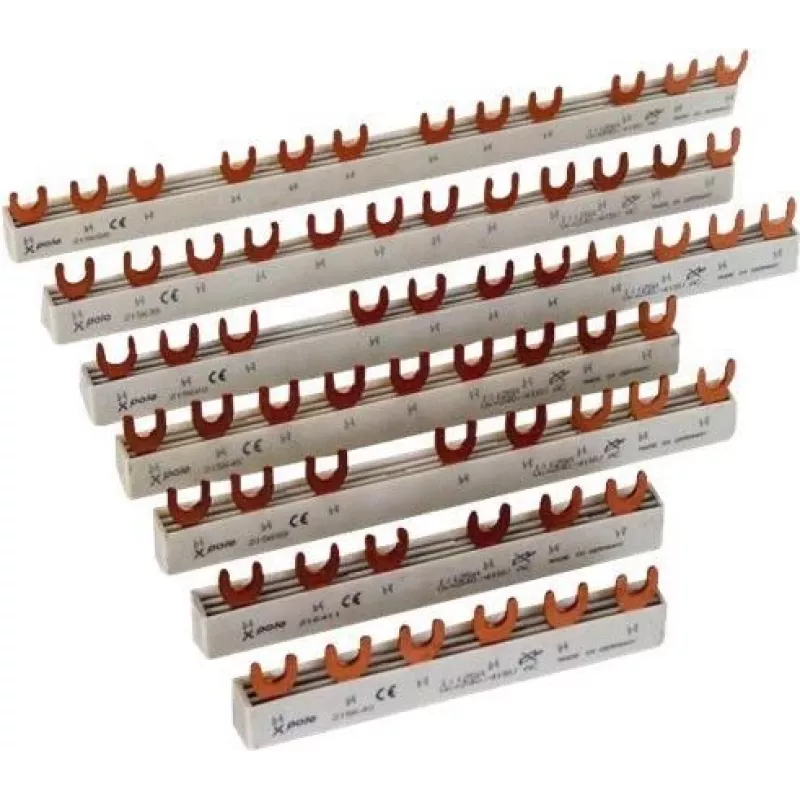

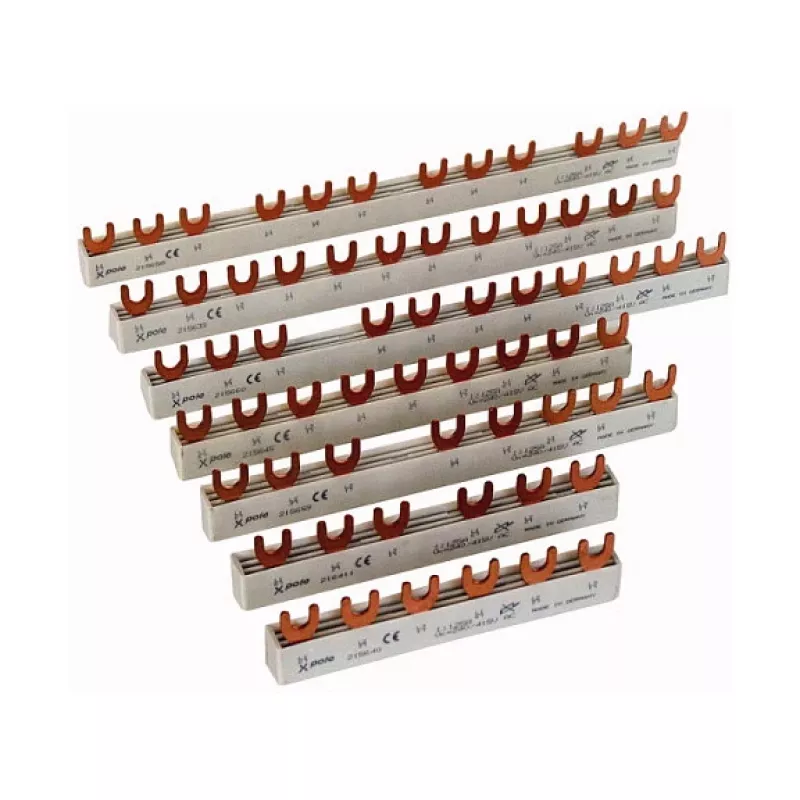

EATON EVG Euro-Vario-S Szyna zbiorcza 3-fazowa 12 modułów 63A 10mm² typ pin (215639)

Podczas budowy lub modernizacji trójfazowej rozdzielnicy często wyzwaniem jest zapewnienie czystej i niezawodnej dystrybucji energii do wielu urządzeń modułowych bez nadmiernego okablowania. Szyna zbiorcza EATON EVG Euro-Vario-S 3-Phase rozwiązuje ten problem, zapewniając kompaktową, w pełni izolowaną szynę na 12 modułów, która upraszcza połączenia i skraca czas instalacji.

Dla kogo jest przeznaczona

Ta szyna zbiorcza jest idealna dla elektryków, producentów rozdzielnic i specjalistów ds. utrzymania ruchu, którzy potrzebują niezawodnej metody dystrybucji energii z zasilania trójfazowego do urządzeń modułowych, takich jak wyłączniki nadprądowe i wyłączniki różnicowoprądowe w obudowach elektrycznych. Jest szczególnie odpowiednia do zastosowań na szynie DIN, gdzie przestrzeń jest ograniczona.

Główne cechy

• Konfiguracja trójfazowa, 3-biegunowa obsługuje standardowe systemy 230/400 V AC
• Prąd znamionowy 63 A zapewnia solidną obsługę mocy w wymagających zastosowaniach
• 12 pozycji modułowych z podziałką 18 mm obsługuje szeroką gamę urządzeń modułowych
• Połączenie typu pin (Stift) zapewnia bezpieczne i proste podłączenie urządzeń
• Przewodnik miedziany 10 mm² zapewnia niską rezystancję i efektywne przesyłanie energii
• W pełni izolowana konstrukcja zwiększa bezpieczeństwo i zmniejsza ryzyko przypadkowego kontaktu
• Kompatybilna z szyną DIN, łatwa instalacja w standardowych obudowach
• Stopień ochrony IP20 odpowiedni do użytku wewnętrznego

Specyfikacje

• Marka: EATON
• Model: EVG-3PHAS/12MODUL
• MPN: 215639
• EAN: 4015082156398
• Liczba faz: 3-fazowa
• Liczba biegunów: 3-biegunowa
• Liczba modułów: 12
• Prąd znamionowy (In): 63 A
• Napięcie znamionowe (Un): 230/400 V AC
• Typ połączenia: Pin (Stift)
• Podziałka modułów: 18 mm
• Materiał przewodnika: Miedź
• Przekrój przewodnika: 10 mm²
• Izolacja: W pełni izolowana
• Typ montażu: Kompatybilna z szyną DIN
• Stopień ochrony: IP20
• Seria: EVG Euro-Vario-Schiene
• Zastosowanie: Dystrybucja energii w obudowach elektrycznych
• Kompatybilność: Z urządzeniami modułowymi (np. wyłącznikami nadprądowymi, RCD)
• Kolor: Szary/Czarny

Wskazówki

Przed instalacją sprawdź, czy Twoje urządzenia są kompatybilne z szynami typu pin i czy całkowity pobór prądu nie przekracza wartości 63 A. Zawsze przestrzegaj lokalnych przepisów elektrycznych i upewnij się, że szyna jest prawidłowo zamocowana na szynie DIN. Aby uzyskać najlepszą wydajność, używaj z urządzeniami modułowymi EATON zaprojektowanymi dla tego systemu szyn.
