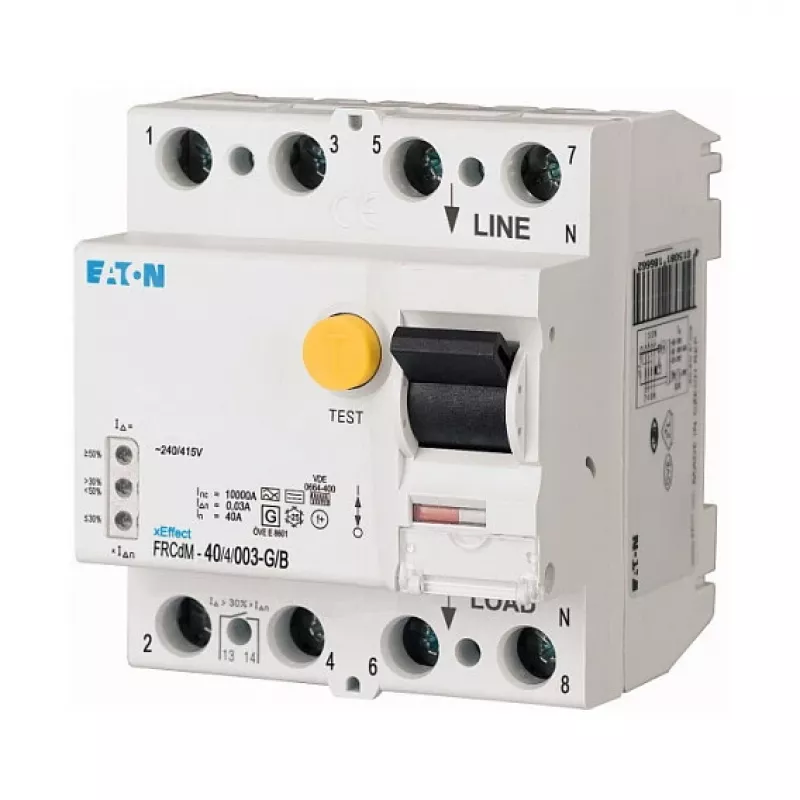

Eaton FRCDM-40/4/003-G/B Digital Type B RCD 40A 4-Pole 30mA 230/400V AC DIN Rail

W obiektach przemysłowych i budynkach komercyjnych ochrona personelu i sprzętu przed prądami różnicowymi wymaga urządzenia reagującego zarówno na zakłócenia prądu przemiennego, jak i pulsującego prądu stałego. Cyfrowy wyłącznik różnicowoprądowy (RCD) Eaton FRCDM-40/4/003-G/B spełnia to zadanie dzięki prądowi znamionowemu 40 A, czterem biegunom i czułości 30 mA. Klasa B zapewnia wykrywanie gładkich stałych prądów różnicowych, co czyni go odpowiednim do obwodów z przemiennikami częstotliwości, systemami UPS lub infrastrukturą ładowania. Funkcja cyfrowa zapewnia ulepszoną sygnalizację stanu i testowanie, upraszczając konserwację i weryfikację.

Kluczowe specyfikacje

• Prąd znamionowy: 40 A
• Liczba biegunów: 4
• Znamionowy prąd różnicowy: 30 mA
• Typ RCD: B (czuły na wszystkie prądy)
• Napięcie znamionowe: 230/400 V AC
• Cięstotliwość znamionowa: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA
• Znamionowe napięcie udarowe: 4 kV
• Montaż: szyna DIN
• Szerokość modułowa: 4 moduły (ok. 70 mm)
• Zakres przekrojów zacisków: 1,5–35 mm²
• Stopień ochrony: IP20 (zaciski), IP40 (w obudowie)
• Temperatura pracy: -25 do +60 °C
• Normy: IEC/EN 61008-1, VDE 0664 Część 10
• Trwałość łączeniowa: >10 000 cykli
• Trwałość mechaniczna: >20 000 cykli
• Odporność na prąd udarowy: 3 kA (8/20 µs)

Dlaczego warto wybrać

Czułość typu B obejmuje prądy różnicowe, których standardowe typy AC lub A nie wykrywają, zmniejszając ryzyko niewykrytych usterek w nowoczesnych instalacjach elektrycznych. Cyfrowa sygnalizacja stanu i funkcja testu usprawniają rutynowe kontrole, a solidna konstrukcja i szeroki zakres temperatur zapewniają niezawodne działanie w wymagających środowiskach. Zgodność z normami międzynarodowymi daje pewność bezpieczeństwa i wydajności.

Idealne zastosowania

• Ochrona obwodów zasilających przemienniki częstotliwości i napędy
• Stacje ładowania pojazdów elektrycznych i systemy fotowoltaiczne
• Systemy UPS i centra danych
• Maszyny przemysłowe z obciążeniami trójfazowymi
• Budynki komercyjne z mieszanymi obciążeniami elektrycznymi

Warto wiedzieć

Urządzenie montuje się na standardowej szynie DIN 35 mm i zajmuje cztery moduły szerokości. Zaciski przyjmują przewody lite lub linkowe o przekroju od 1,5 do 35 mm². Aby uzyskać wyższy stopień ochrony IP40, należy zainstalować je w obudowie. Przed instalacją zawsze należy sprawdzić zgodność z lokalnymi przepisami i projektem systemu.
