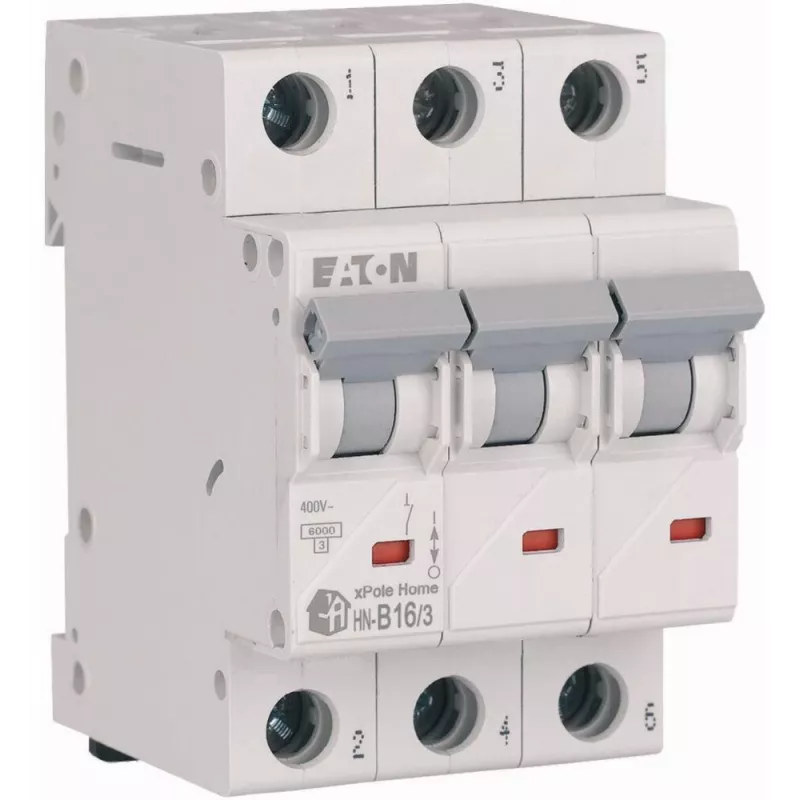

EATON HN-B16/3 Wyłącznik nadprądowy 16A 3-biegunowy Typ B 6kA

EATON HN-B16/3 to wysokiej jakości wyłącznik nadprądowy (MCB) przeznaczony do ochrony przed przeciążeniami i zwarciami w instalacjach elektrycznych. Z prądem znamionowym 16 A i 3 biegunami, ten wyłącznik typu B zapewnia niezawodną ochronę w zastosowaniach mieszkaniowych i komercyjnych. Kompaktowa konstrukcja 3-modułowa (52,5 mm) pasuje do standardowych szyn DIN, co ułatwia integrację w rozdzielnicach.

Zalety

Ten wyłącznik nadprądowy oferuje solidną ochronę z zdolnością wyłączania 6 kA zgodnie z EN 60898-1, zapewniając bezpieczeństwo w warunkach zwarciowych. Wskaźnik położenia styków czerwony/zielony zapewnia wyraźny wizualny stan, upraszczając konserwację. Dzięki wysokiej trwałości elektrycznej i mechanicznej (odpowiednio ponad 10 000 i 20 000 cykli) zapewnia długotrwałą wydajność.

Zastosowanie

• Ochrona przed przeciążeniami i zwarciami w mieszkaniowych i komercyjnych systemach elektrycznych
• Rozdzielnice montowane na szynie DIN
• Zastosowania wymagające charakterystyki wyzwalania typu B (dla obciążeń rezystancyjnych lub lekko indukcyjnych)

Kluczowe specyfikacje

• Prąd znamionowy: 16 A
• Liczba biegunów: 3-biegunowy
• Charakterystyka wyzwalania: Typ B
• Zdolność wyłączania zwarciowego: 6 kA (EN 60898-1)
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Sposób montażu: Szyna DIN
• Szerokość modułowa: 3 moduły (52,5 mm)
• Stopień ochrony: IP20 (zaciski)
• Zdolność zacisków: 1-25 mm² (drut/linka)
• Temperatura pracy: -25 do +50 °C
• Normy: EN 60898-1
• Klasa ograniczenia energii: 3
• Trwałość elektryczna: >10 000 cykli
• Trwałość mechaniczna: >20 000 cykli
• Rodzaj połączenia: Zaciski śrubowe
• Głębokość montażu: 70 mm

Zalecenia

Dla optymalnej ochrony należy upewnić się, że wyłącznik nadprądowy jest zainstalowany przez wykwalifikowanego elektryka, a zdolność zwarciowa systemu nie przekracza 6 kA. Zaleca się regularne sprawdzanie wskaźnika położenia styków.
