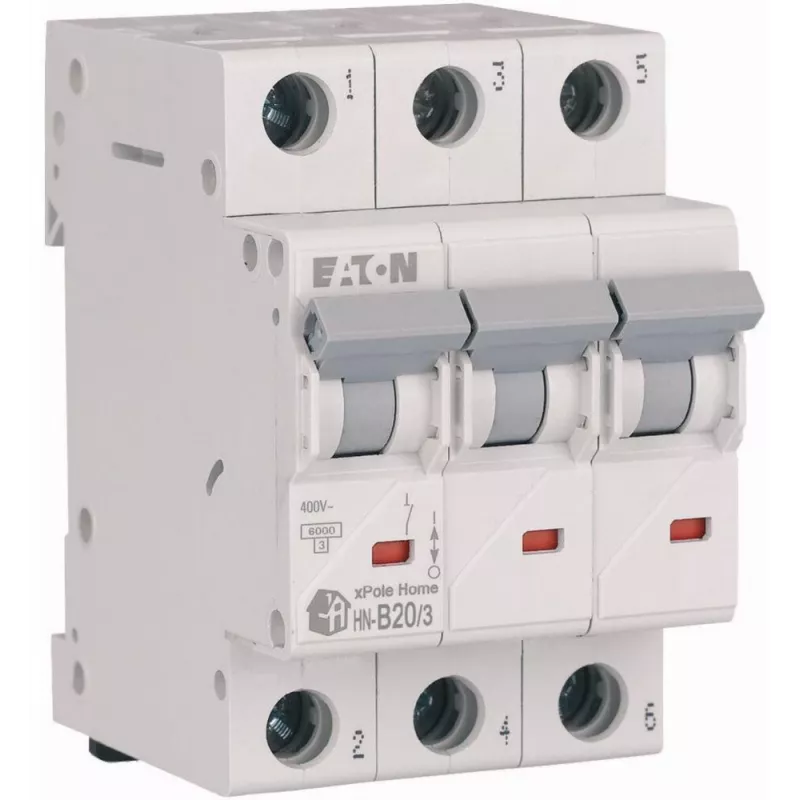

EATON HN-B20/3 Wyłącznik nadprądowy B 20A 3P 3M 6kA

EATON HN-B20/3 to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przeciążeniowej i zwarciowej w instalacjach elektrycznych. Przy prądzie znamionowym 20 A i charakterystyce wyzwalania B, idealnie nadaje się do ochrony obwodów oświetleniowych, gniazd wtyczkowych oraz innych obciążeń rezystancyjnych lub lekko indukcyjnych. Ten 3-biegunowy wyłącznik MCB ma zdolność wyłączania zwarciowego 6 kA i spełnia normy IEC/EN 60898-1, zapewniając bezpieczeństwo i wydajność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zalety

• Niezawodna ochrona przeciążeniowa i zwarciowa
• Kompaktowa konstrukcja 3-modułowa (52,5 mm) do oszczędzającego miejsce montażu na szynie DIN
• Wysoka zdolność wyłączania 6 kA dla zwiększonego bezpieczeństwa
• Szeroki zakres temperatur pracy (-25 do +70 °C)
• Długa trwałość elektryczna i mechaniczna (10 000/20 000 cykli)
• Zaciski śrubowe do bezpiecznego i łatwego okablowania

Zastosowanie

• Obwody oświetleniowe
• Gniazda wtyczkowe
• Ochrona małych silników
• Rozdzielnice mieszkaniowe i komercyjne
• Przemysłowe szafy sterownicze

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Prąd znamionowy: 20 A
• Liczba biegunów: 3-biegunowy
• Charakterystyka wyzwalania: Typ B
• Zdolność wyłączania zwarciowego (Icn): 6 kA
• Napięcie znamionowe (Ue): 230/400 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN
• Szerokość modułowa: 3 moduły (52,5 mm)
• Zgodność z normami: IEC/EN 60898-1
• Typ zacisków: Zaciski śrubowe
• Zdolność zacisków (przewód sztywny): 1-25 mm²
• Zdolność zacisków (przewód elastyczny): 1-16 mm²
• Stopień ochrony: IP20 (zaciski), IP40 (obudowa)
• Temperatura pracy: -25 do +70 °C
• Napięcie izolacji (Ui): 500 V
• Napięcie udarowe wytrzymywane (Uimp): 4 kV
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli

Zalecenia

Dla optymalnej ochrony należy upewnić się, że wyłącznik jest instalowany przez wykwalifikowanego elektryka i używany w ramach określonych parametrów. Zawsze sprawdzaj zgodność z rozdzielnicą i wymaganiami obciążenia.
