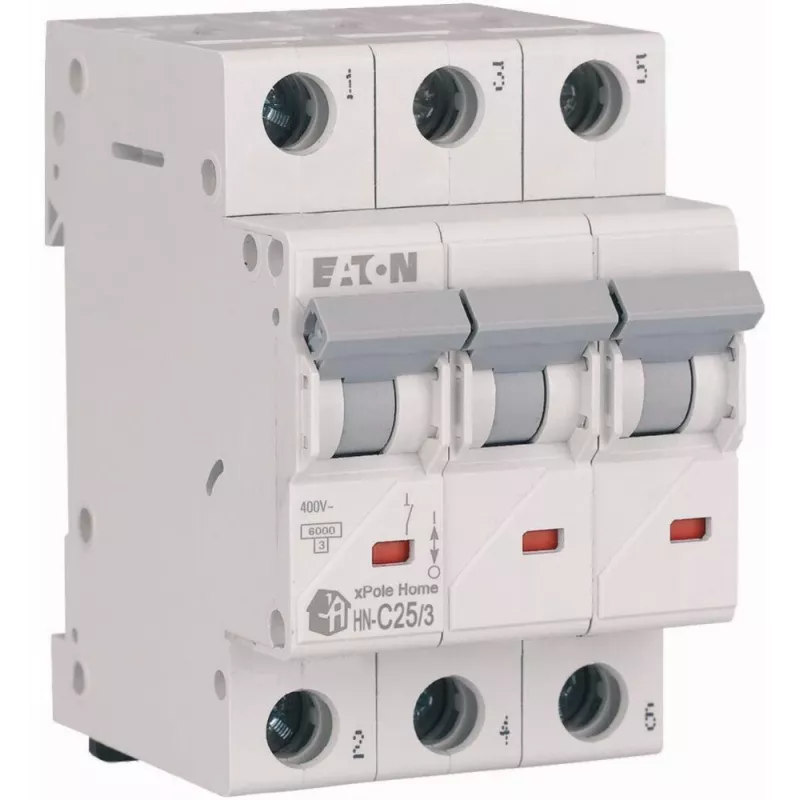

EATON HN-C25/3 Wyłącznik nadprądowy 25A 3-biegunowy Typ C 6kA

EATON HN-C25/3 to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przeciwprzeciążeniowej w instalacjach elektrycznych mieszkaniowych, komercyjnych i przemysłowych. Z prądem znamionowym 25 A i charakterystyką wyzwalania typu C zapewnia optymalną ochronę przed zwarciami i przeciążeniami dla obwodów o umiarkowanych prądach rozruchowych, takich jak oświetlenie i silniki. Ten 3-biegunowy wyłącznik zajmuje 3 moduły szerokości (54 mm) i jest przystosowany do montażu na szynie DIN, co ułatwia integrację ze standardowymi rozdzielnicami.

Zalety

EATON HN-C25/3 oferuje solidną wydajność z znamionową zdolnością zwarciową 6 kA zgodnie z IEC/EN 60898-1. Charakterystyka typu C zapewnia selektywne wyzwalanie dla obciążeń indukcyjnych, zmniejszając ryzyko zbędnych wyłączeń. Wyraźny wskaźnik położenia styków (czerwony/zielony) umożliwia szybką wizualną kontrolę stanu, zwiększając bezpieczeństwo podczas konserwacji. Dzięki wysokiej trwałości elektrycznej i mechanicznej (odpowiednio ≥10 000 i ≥20 000 cykli) ten wyłącznik zapewnia długotrwałą niezawodność.

Zastosowanie

• Ochrona przeciwprzeciążeniowa obwodów oświetleniowych, gniazd wtyczkowych i małych silników
• Montaż w rozdzielnicach na szynę DIN w budynkach mieszkalnych, komercyjnych i przemysłowych
• Systemy wymagające ochrony 3-biegunowej z prądem znamionowym 25 A i charakterystyką typu C

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 3-biegunowy
• Prąd znamionowy (In): 25 A
• Charakterystyka wyzwalania: Typ C
• Znamionowa zdolność zwarciowa (Icn): 6 kA
• Napięcie znamionowe (Ue): 400 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN
• Szerokość modułowa: 3 moduły (54 mm)
• Klasa ograniczenia energii: 3
• Stopień ochrony: IP20 (zaciski)
• Zdolność przyłączeniowa (drut/ linka): 1-25 mm²
• Norma: IEC/EN 60898-1
• Trwałość elektryczna: ≥ 10 000 cykli
• Trwałość mechaniczna: ≥ 20 000 cykli
• Zakres temperatury pracy: -25 do +50 °C
• Rodzaj połączenia: Zaciski śrubowe
• Wskaźnik: Wskaźnik położenia styków (czerwony/zielony)

Zalecenia

Aby uzyskać optymalną wydajność, wyłącznik powinien być zainstalowany przez wykwalifikowanego elektryka, a zdolność zwarciowa systemu nie powinna przekraczać 6 kA. Wyłącznik nadaje się do stosowania w obwodach o napięciu znamionowym 400 V AC i powinien być dobrany na podstawie charakterystyki obciążenia i przekroju kabla.
