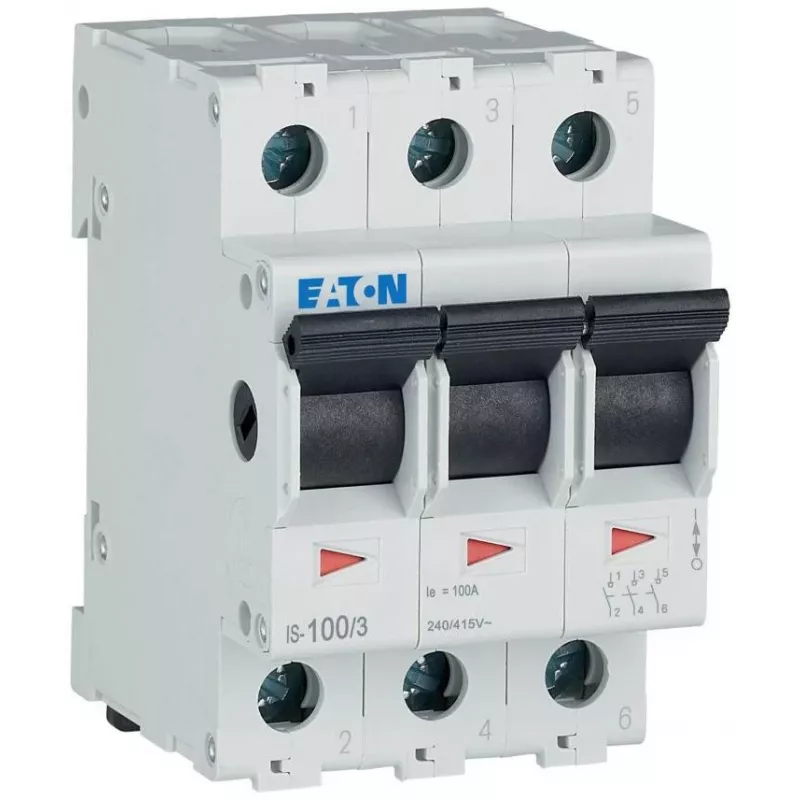

EATON IS-100/3 Modułowy Rozłącznik Izolacyjny 100A 3-Biegunowy 415V AC 3 Moduły

EATON IS-100/3 to wysokiej jakości modułowy rozłącznik izolacyjny przeznaczony do niezawodnego odłączania i izolowania obwodów elektrycznych w zastosowaniach przemysłowych i komercyjnych. Przy prądzie znamionowym 100A i 3 biegunach, rozłącznik zapewnia bezpieczną pracę przy obciążeniach AC do 415V. Kompaktowa szerokość 3 modułów umożliwia łatwy montaż na szynach DIN, co czyni go idealnym do rozdzielnic i szaf sterowniczych.

Zalety

Rozłącznik oferuje solidną konstrukcję, wyraźną sygnalizację położenia ON/OFF oraz zgodność z normami IEC/EN 60947-3. Zapewnia niezawodną pracę przy wysokiej trwałości elektrycznej i mechanicznej, gwarantując długotrwałą wytrzymałość. Ochrona zacisków IP20 i ochrona czoła IP40 (w obudowie) zwiększają bezpieczeństwo w różnych środowiskach.

Zastosowanie

• Przemysłowe systemy dystrybucji energii elektrycznej
• Zarządzanie energią w budynkach komercyjnych
• Centra sterowania silnikami
• Zastosowania do izolacji konserwacyjnej i bezpieczeństwa

Kluczowe specyfikacje

• Prąd znamionowy (In): 100 A
• Liczba biegunów: 3-biegunowy
• Napięcie robocze (Ue): 415 V AC
• Napięcie izolacji (Ui): 440 V AC
• Napięcie udarowe wytrzymywane (Uimp): 4 kV
• Kategoria użytkowania: AC-22A
• Sposób montażu: Szyna DIN (EN 60715)
• Szerokość modułowa: 3 moduły (3M)
• Norma: IEC/EN 60947-3
• Częstotliwość: 50/60 Hz
• Zdolność zacisków (przewód lity): 1,5 - 50 mm²
• Zdolność zacisków (przewód giętki): 1,5 - 35 mm²
• Stopień ochrony (zaciski): IP20
• Stopień ochrony (przód): IP40 (w obudowie)
• Zakres temperatury pracy: -25 do +50 °C
• Trwałość elektryczna: >10 000 cykli
• Trwałość mechaniczna: >20 000 cykli
• Wskaźnik: Położenie ON/OFF

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić prawidłowy montaż na standardowej szynie DIN i stosować odpowiednie przekroje przewodów w określonym zakresie zdolności zacisków. Rozłącznik nadaje się do celów izolacyjnych i powinien być używany zgodnie z lokalnymi przepisami elektrycznymi.
