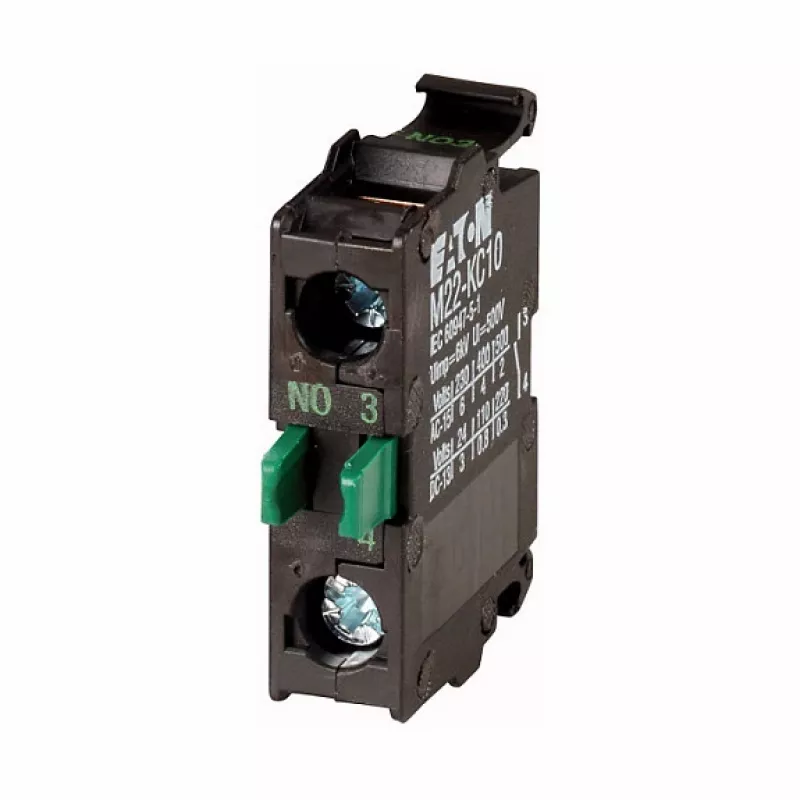

Eaton M22-KC10 Element Stykowy 1NO Zaciski Śrubowe Montaż Podstawowy 216380

Ten element stykowy Eaton M22-KC10 jest podstawowym elementem obwodów sterowania, oferującym pojedynczy styk normalnie otwarty w kompaktowej, wytrzymałej obudowie. Zaprojektowany dla serii M22 przycisków, przełączników i pulpitów sterowniczych, łączy sprawdzoną technologię styków ze stopu srebra z systemem zacisków śrubowych, zapewniając niezawodną i długotrwałą pracę w środowiskach przemysłowych.

Zalety

Element stykowy zapewnia stabilne przełączanie w trudnych warunkach. Styki ze stopu srebra charakteryzują się niską rezystancją styku i wysoką odpornością na erozję elektryczną, a zaciski śrubowe umożliwiają szybkie i bezpieczne podłączenie za pomocą standardowych narzędzi. Konstrukcja z montażem podstawowym upraszcza instalację, a ochrona zacisków IP20 zabezpiecza przed przypadkowym dotknięciem podczas uruchamiania i konserwacji.

Zastosowanie

• Obwody sterowania w obrabiarkach, liniach pakujących i automatyce procesowej
• Przemysłowe szafy sterownicze wymagające funkcji przełączania normalnie otwartych
• Modernizacja lub serwis urządzeń sterowniczych i sygnalizacyjnych serii Eaton M22

Kluczowe dane techniczne

• Konfiguracja styków: 1 normalnie otwarty (NO)
• Znamionowe napięcie robocze: 500 V AC / 250 V DC
• Znamionowy prąd roboczy: 6 A przy 230 V AC (AC-15), 3 A przy 24 V DC (DC-13)
• Typ połączenia: Zaciski śrubowe
• Typ montażu: Montaż podstawowy (kompatybilny z serią M22)
• Zdolność przyłączeniowa zacisków: 1 × (0,5–2,5) mm² lity, 2 × (0,5–1,5) mm² lity; elastyczny z tulejką: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Znamionowe napięcie udarowe (Uimp): 6000 V
• Trwałość mechaniczna: > 5 × 10⁶ cykli
• Stopień ochrony (zaciski): IP20
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -25 do +70 °C
• Temperatura przechowywania: -40 do +80 °C
• Normy: IEC/EN 60947-5-1, VDE 0660
• Ochrona przeciwzwarciowa: bezpiecznik 10 A gG/gL

Zalecenia

Upewnij się, że wszystkie połączenia są dokręcone z zalecanym momentem obrotowym, a przewody elastyczne są wyposażone w odpowiednie tulejki. Zawsze sprawdzaj przydatność elementu stykowego do konkretnego napięcia i prądu w obwodzie sterowania oraz stosuj odpowiednią ochronę przeciwzwarciową.
