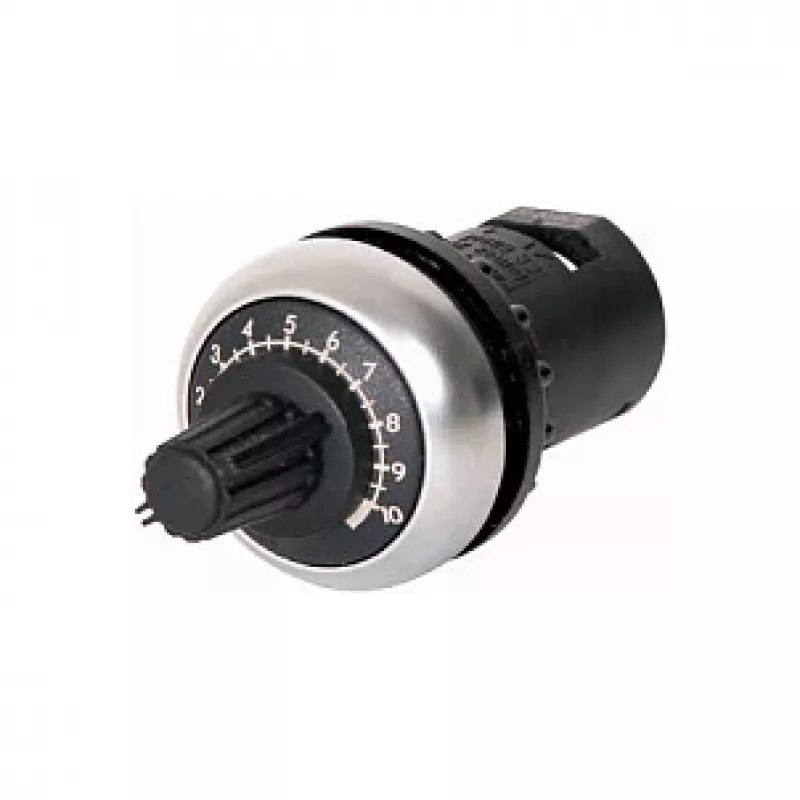

Eaton M22-R10K Potencjometr Element Przedni, 10 kOhm, Charakterystyka Liniowa, Jednoobrotowy, Montaż na Panelu Przednim, IP66/IP67/IP69K

Tam, gdzie standardowe potencjometry do montażu na panelu wymagają dodatkowych uszczelek lub płyt adapterowych, Eaton M22-R10K montuje się bezpośrednio w standardowym otworze 22,5 mm i zapewnia ochronę przednią IP69K jako część podstawowej konstrukcji. Ten element przedni łączy precyzyjną liniową ścieżkę oporową 10 kOhm z jednoobrotowym napędem obrotowym, zapewniając przewidywalną i płynną regulację bez martwych punktów i skomplikowanej kalibracji. Zbudowany dla systemu modułowego Eaton M22, łączy się z blokami stykowymi M22, umożliwiając szybkie okablowanie bez użycia narzędzi w przemysłowych panelach sterowniczych, stanowiskach operatorskich i obudowach HMI.

Najważniejsze cechy

• Liniowa charakterystyka 10 kOhm dla bezpośredniego, powtarzalnego skalowania sygnału wyjściowego
• Jednoobrotowy napęd obrotowy z wałkiem 6 mm do standardowych pokręteł
• Montaż na panelu przednim w otworze 22,5 mm, bez dodatkowego uszczelniania
• Wysoki stopień ochrony: IP66, IP67 i IP69K na powierzchni przedniej
• Kompatybilny z blokami stykowymi Eaton M22 do okablowania modułowego
• Szeroki zakres temperatur pracy od -25 °C do +70 °C
• Zgodność z normami CE, UL, CSA, CCC, EAC i RoHS

W codziennym użytkowaniu

Zainstalowany w panelu sterowniczym lub na stanowisku operatorskim, M22-R10K zapewnia dotykową, niezawodną regulację parametrów takich jak prędkość, pozycja czy wartości zadane. Liniowa charakterystyka rezystancyjna zapewnia bezpośrednią zależność między obrotem pokrętła a sygnałem wyjściowym, upraszczając kalibrację i interakcję z użytkownikiem. Trzy zaciski można łatwo podłączyć do kompatybilnych bloków stykowych M22, co umożliwia szybką integrację z istniejącymi architekturami automatyki. Wytrzymałe uszczelnienie przednie wytrzymuje mycie pod wysokim ciśnieniem i zapylone środowiska, dzięki czemu nadaje się do przetwórstwa spożywczego, maszyn pakujących i instalacji zewnętrznych.

Pełna specyfikacja

• Wartość rezystancji: 10 kOhm
• Typ produktu: Element przedni potencjometru
• Seria: Eaton M22
• Typ montażu: Montaż na panelu przednim
• Średnica otworu montażowego: 22,5 mm
• Charakterystyka elektryczna: Liniowa
• Liczba obrotów: Jednoobrotowy
• Typ elementu sterującego: Obrotowy (wymaga osobnego pokrętła)
• Średnica wałka: 6 mm
• Liczba zacisków: 3
• Typ połączenia: Kompatybilny z blokami stykowymi M22
• Moc znamionowa: 0,5 W
• Stopień ochrony (przód): IP66, IP67, IP69K
• Zakres temperatur pracy: -25 do +70 °C
• Zgodność: CE, UL, CSA, CCC, EAC, RoHS
• Zastosowanie: Sterowanie przemysłowe, automatyka, HMI

Uwaga końcowa

W przypadku paneli narażonych na mycie lub zapylonych procesów przemysłowych, M22-R10K eliminuje typowy kompromis między szczelnością a łatwością instalacji — jeden komponent, bez dodatkowych uszczelek, bez kompromisów.
