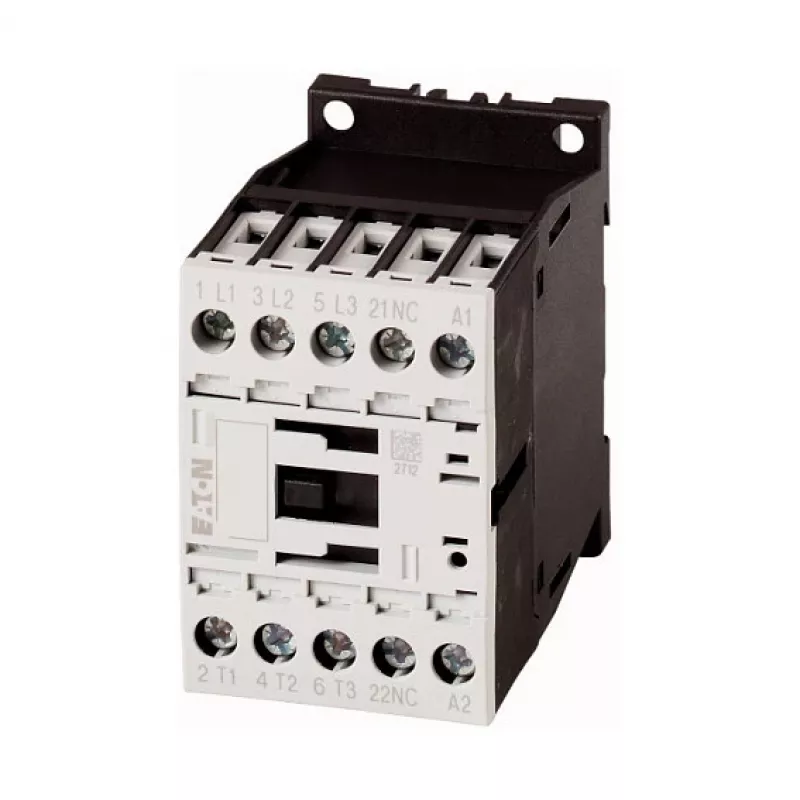

EATON Moeller DILM9-01 24 V DC 3-biegunowy stycznik, 9 A, 4 kW, 1 NC styk pomocniczy, zaciski śrubowe, montaż na szynie DIN

Przemysłowy stycznik zaprojektowany do niezawodnego przełączania obciążeń trójfazowych do 4 kW przy 400 V AC. Model DILM9-01 łączy cewkę 24 V DC, 3 bieguny główne i wbudowany styk pomocniczy normalnie zamknięty, co czyni go wszechstronnym wyborem do sterowania silnikami i automatyki.

Zalety

Wysoka trwałość mechaniczna wynosząca 10 milionów cykli oraz trwałość elektryczna 1,5 miliona cykli w kategorii AC-3 zapewniają długą żywotność. Kompaktowa szerokość 45 mm oszczędza miejsce w szafie sterowniczej, a zaciski śrubowe i montaż na szynie DIN lub śrubach upraszczają instalację i konserwację. Urządzenie spełnia międzynarodowe normy, w tym IEC/EN 60947, VDE 0660, UL i CSA.

Zastosowanie

• Bezpośrednie załączanie małych silników trójfazowych do 4 kW (AC-3, 400 V)
• Sterowanie obciążeniami rezystancyjnymi do 22 A (AC-1, 400 V)
• Integracja z systemami automatyki opartymi na sterownikach PLC z sygnałami sterującymi 24 V DC
• Zastosowania wymagające styku pomocniczego normalnie zamkniętego do blokad lub sygnalizacji stanu

Kluczowe parametry

• Znamionowy prąd roboczy AC-3, 400 V: 9 A
• Znamionowa moc robocza AC-3, 400 V: 4 kW
• Napięcie obwodu sterującego: 24 V DC
• Styki pomocnicze: 1 NC
• Znamionowe napięcie robocze: 690 V AC
• Znamionowe napięcie udarowe: 6 kV
• Stopień ochrony: IP20
• Zakres temperatury pracy: -25 °C do +60 °C
• Normy: IEC/EN 60947, VDE 0660, UL, CSA

Zalecenia

Dla optymalnej wydajności łącz z wyłącznikami silnikowymi EATON PKZM0 i akcesoriami do styczników DILM. Zapewnij odpowiednią wentylację i uwzględnij redukcję parametrów przy podwyższonej temperaturze otoczenia.
