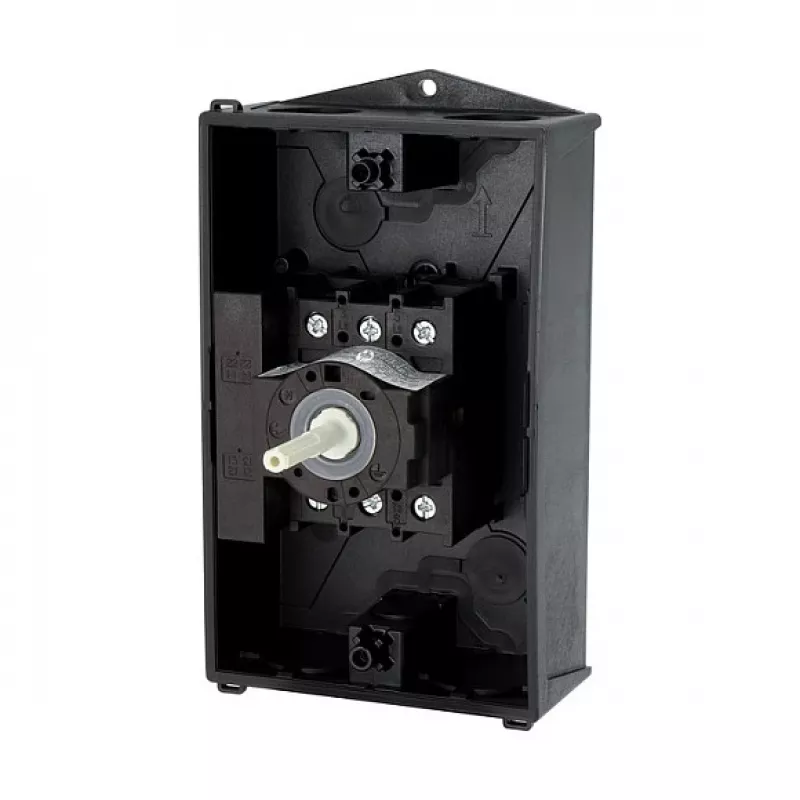

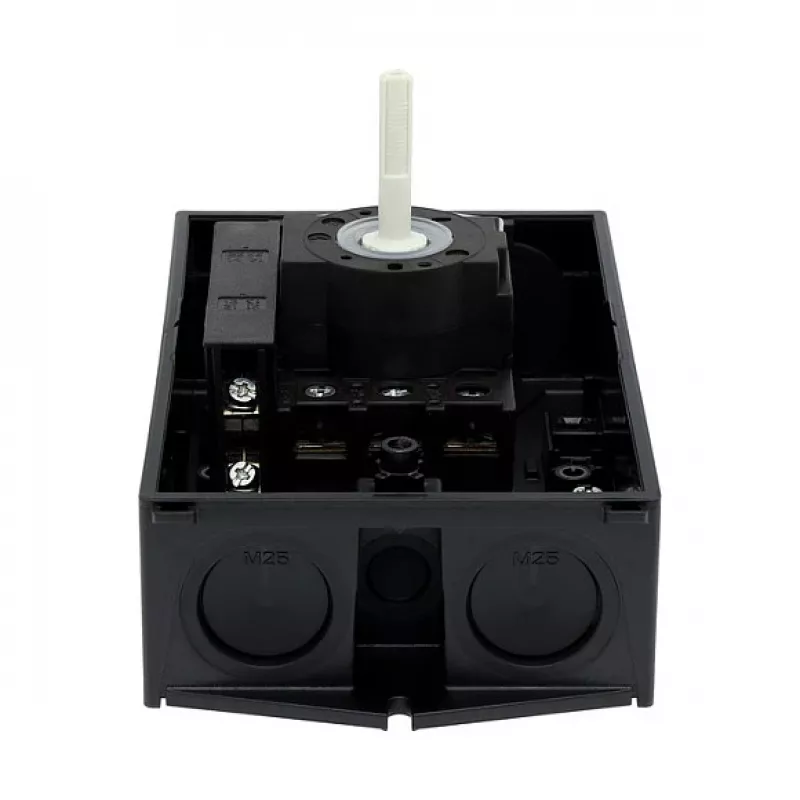

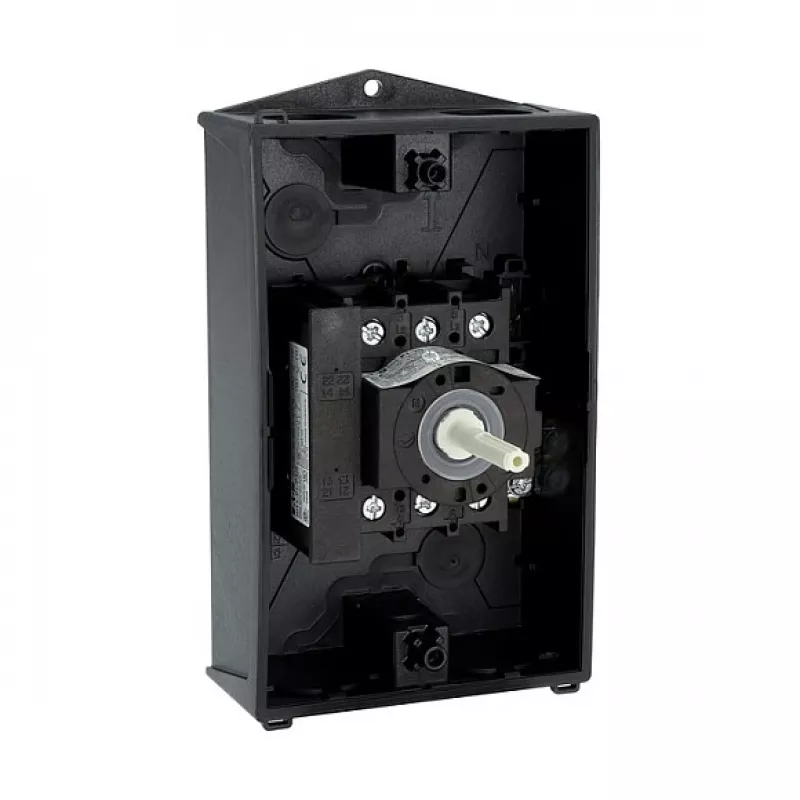

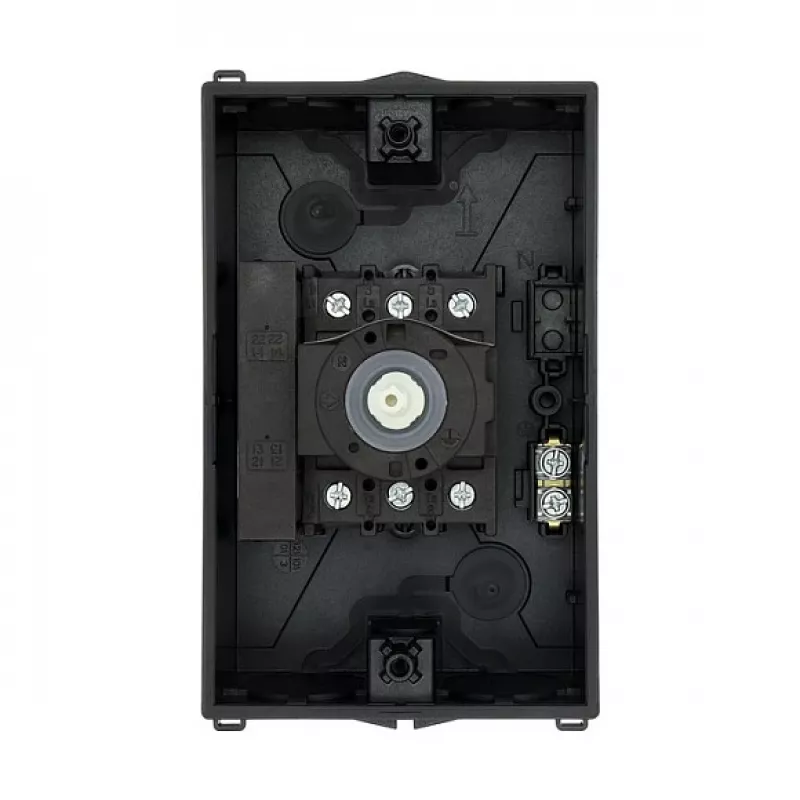

Eaton P1-25/I2/SVB/HI11 25A 3-biegunowy wyłącznik główny z zatrzymaniem awaryjnym, montaż natynkowy, IP65, czerwony/żółty

Przy znamionowym prądzie roboczym 25 A i zdolności łączeniowej 690 V AC, wyłącznik główny Eaton P1-25/I2/SVB/HI11 zapewnia niezrównane bezpieczeństwo i kontrolę w przemysłowych obwodach zasilania. Ten 3-biegunowy wyłącznik do montażu natynkowego integruje funkcję wyłącznika awaryjnego oraz blokowany czerwono-żółty napęd, zapewniając szybkie i niezawodne odłączenie w krytycznych sytuacjach. Jego ochrona czołowa IP65 sprawia, że nadaje się do trudnych warunków środowiskowych, a zaciski IP20 zapewniają bezpieczny dostęp do okablowania. Wyłącznik zawiera jeden styk pomocniczy normalnie otwarty i jeden normalnie zamknięty, umożliwiając sygnalizację stanu i blokady krzyżowe. Zgodny z IEC/EN 60947-3 i VDE 0660 Część 107, oferuje kąt łączenia 90° i może obsługiwać obciążenia silnikowe do 11 kW przy 400 V AC (AC-23A). Zaciski śrubowe zapewniają pewne i łatwe w utrzymaniu połączenia. Niezależnie od tego, czy chodzi o pulpity sterownicze maszyn, systemy przenośników, czy instalacje budynkowe, ten wyłącznik główny zapewnia solidne i zgodne z normami rozwiązanie do ręcznego odłączania zasilania i awaryjnego wyłączania.

Przegląd

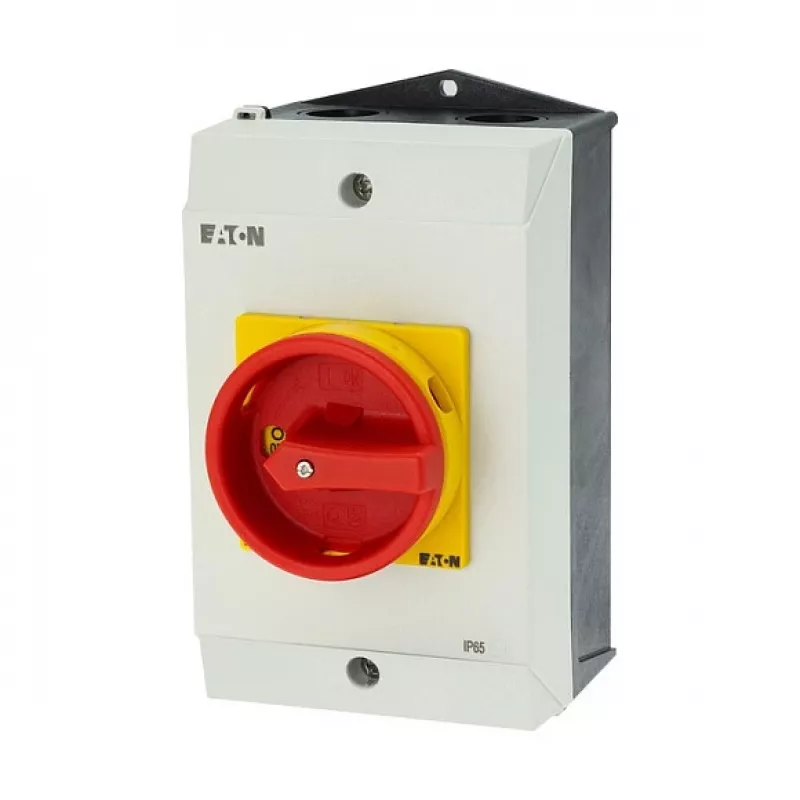

Wyłącznik główny Eaton P1-25/I2/SVB/HI11 to 3-biegunowy wyłącznik główny zintegrowany z wyłącznikiem awaryjnym, przeznaczony do montażu natynkowego. Posiada czerwoną rączkę na żółtej płycie czołowej, co wyraźnie wskazuje na jego funkcję bezpieczeństwa. Wyłącznik jest blokowany w pozycji 0 (wyłączony), co umożliwia procedury lockout/tagout. Przy znamionowym prądzie roboczym 25 A i znamionowym napięciu roboczym 690 V AC, nadaje się do szerokiego zakresu zastosowań przemysłowych. Stopień ochrony czoła wynosi IP65, co czyni go pyłoszczelnym i odpornym na strugi wody, natomiast zaciski mają IP20. Wyłącznik zawiera styki pomocnicze (1 NO + 1 NC) do celów monitorowania lub sterowania. Spełnia międzynarodowe normy i może przełączać obciążenia silnikowe do 11 kW przy 400 V AC (AC-23A) lub 7,5 kW (AC-3).

Co wyróżnia ten produkt

• Zintegrowany wyłącznik awaryjny z czerwono-żółtym napędem zapewniający wysoką widoczność i szybki dostęp.
• Blokada w pozycji 0 (wyłączony) dla bezpiecznej konserwacji i procedur lockout/tagout.
• Wysoki stopień ochrony czoła IP65 do zastosowań w zapylonych lub mokrych środowiskach.
• Styki pomocnicze (1 NO + 1 NC) do zdalnej sygnalizacji stanu lub blokad sterowniczych.
• Solidna konstrukcja zgodna z IEC/EN 60947-3 i VDE 0660 Część 107.
• Szeroki zakres temperatury pracy od -25°C do +50°C.

Dane techniczne

• Znamionowy prąd roboczy (Ie): 25 A
• Liczba biegunów: 3
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Moc znamionowa AC-23A przy 400 V: 11 kW
• Moc znamionowa AC-3 przy 400 V: 7,5 kW
• Styki pomocnicze: 1 NO + 1 NC
• Kolor rączki: Czerwony
• Kolor płyty czołowej: Żółty
• Blokada w pozycji 0 (wyłączony): Tak
• Kąt łączenia: 90°
• Stopień ochrony (przód): IP65
• Stopień ochrony (zaciski): IP20
• Normy: IEC/EN 60947-3, VDE 0660 Część 107
• Typ zacisków: Zaciski śrubowe
• Zakres temperatury pracy: -25 do +50 °C
• Typ montażu: Montaż natynkowy

Nasza ocena

Wyłącznik główny Eaton P1-25/I2/SVB/HI11 to niezawodne rozwiązanie do przemysłowych zastosowań bezpieczeństwa. Jego zintegrowany wyłącznik awaryjny, blokowana rączka i wysoki stopień ochrony IP czynią go solidnym wyborem dla producentów maszyn i producentów rozdzielnic, którzy potrzebują niezawodnego ręcznego odłączania. Dodatkowe styki pomocnicze zwiększają elastyczność w zakresie monitorowania i sterowania. Dzięki potwierdzonej zgodności i solidnej konstrukcji oferuje doskonały stosunek jakości do ceny w obwodach krytycznych dla bezpieczeństwa.
