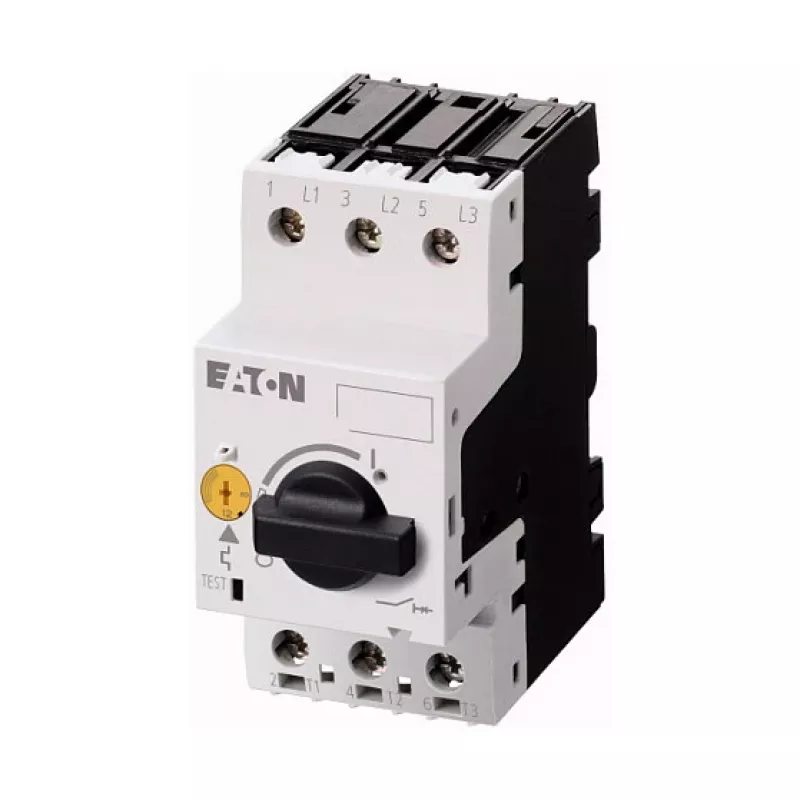

Eaton PKZM0-1-T Wyłącznik silnikowy, 0,63-1 A, 3-biegunowy, 690 V AC

Ochrona silników jest kluczowa w środowiskach przemysłowych, gdzie przeciążenia i zwarcia mogą powodować kosztowne przestoje lub uszkodzenia sprzętu. Eaton PKZM0-1-T to 3-biegunowy wyłącznik silnikowy z wyzwalaczem termiczno-magnetycznym, zapewniający niezawodną ochronę silników o prądach znamionowych od 0,63 do 1 A. Kompaktowa konstrukcja i wysoka zdolność łączeniowa sprawiają, że nadaje się do szerokiego zakresu zastosowań, od obrabiarek po systemy przenośników.

Dla kogo jest przeznaczony

To urządzenie jest przeznaczone dla inżynierów elektryków, producentów rozdzielnic i techników utrzymania ruchu, którzy potrzebują niezawodnej ochrony silników w przemysłowych szafach sterowniczych. Idealnie nadaje się do ochrony małych silników, transformatorów i innych odbiorników, gdzie wymagana jest precyzyjna ochrona przeciążeniowa i zwarciowa.

Główne cechy

• Wyzwalacz termiczno-magnetyczny z regulowanym wyzwalaczem przeciążeniowym (0,63–1 A) i stałym wyzwalaczem zwarciowym (ok. 15,5 x Iu)
• Wysokie znamionowe napięcie pracy 690 V AC i napięcie izolacji 690 V
• Znamionowa zdolność zwarciowa 150 kA przy 400 V, zapewniająca bezpieczeństwo nawet w instalacjach o wysokich prądach zwarciowych
• Kompaktowa szerokość 45 mm, montaż na szynie DIN lub na śruby, oraz zaciski śrubowe dla łatwej instalacji
• Stopień ochrony IP20, odpowiedni do stosowania w zamkniętych szafach sterowniczych
• Zgodność z normami IEC/EN 60947-4-1 i VDE 0660; koordynacja typu 2 dla ochrony zwarciowej

Specyfikacje

• Zakres prądu znamionowego: 0,63–1 A
• Liczba biegunów: 3
• Znamionowe napięcie pracy (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Zdolność zwarciowa (Icu) przy 400 V: 150 kA
• Zakres nastawy wyzwalacza przeciążeniowego: 0,63–1 A
• Wyzwalacz zwarciowy: stały, ok. 15,5 x Iu
• Charakterystyka wyzwalania: termiczno-magnetyczna
• Typ montażu: szyna DIN (35 mm) lub montaż śrubowy
• Typ połączenia: zaciski śrubowe
• Stopień ochrony: IP20
• Temperatura pracy otoczenia: -25 do +55 °C
• Normy: IEC/EN 60947-4-1, VDE 0660
• Typ elementu sterującego: pokrętło obrotowe
• Strata mocy na biegun: 0,8 W przy 1 A
• Zdolność zacisków: 1 x (1-6 mm²) lity lub linka; 2 x (1-2,5 mm²)
• Koordynacja ochrony zwarciowej: Typ 2 (wg IEC/EN 60947-4-1)

Wskazówki

Upewnij się, że prąd pełnego obciążenia silnika mieści się w regulowanym zakresie 0,63–1 A. Aby uzyskać optymalną ochronę, ustaw wyzwalacz przeciążeniowy na prąd znamionowy silnika. Zawsze instaluj w obudowie o stopniu ochrony co najmniej IP20. Używaj odpowiednich wkrętaków do dokręcania zacisków, aby uniknąć uszkodzeń.
