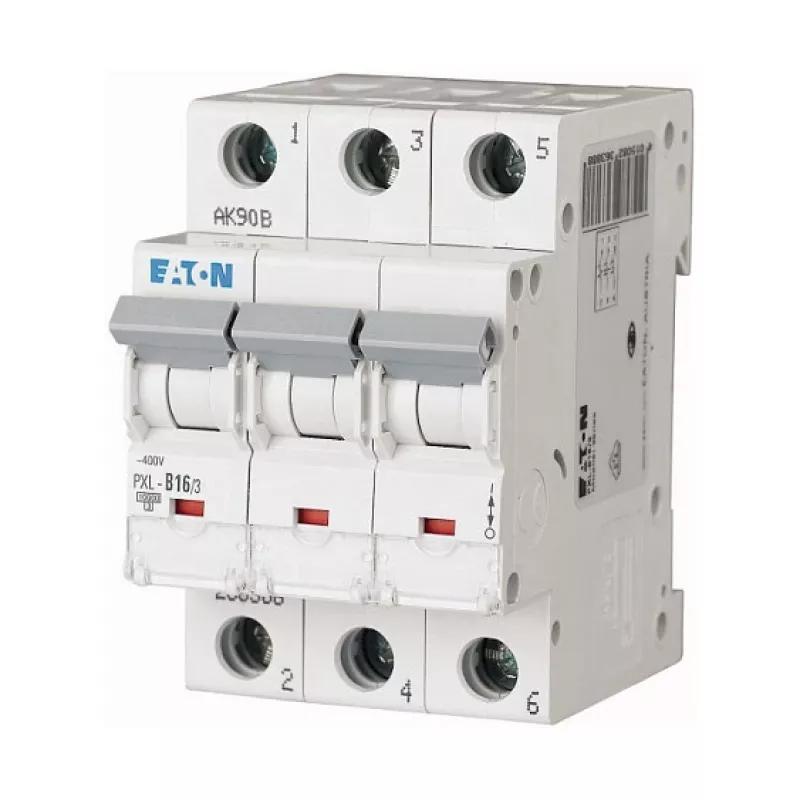

Eaton PXL-B16/3 Wyłącznik nadprądowy typu B 3P 16A 400V 10kA

W ruchliwej komercyjnej rozdzielnicy każdy obwód potrzebuje niezawodnej ochrony. Eaton PXL-B16/3 to trójbiegunowy wyłącznik nadprądowy zaprojektowany właśnie do takiego środowiska. Elektrycy i producenci rozdzielnic polegają na nim, aby chronić kable i urządzenia przed przeciążeniami i zwarciami, z krzywą wyzwalania typu B, która szybko reaguje na umiarkowane prądy rozruchowe. Jego prąd znamionowy 16 A i zdolność wyłączania 10 kA sprawiają, że nadaje się do szerokiego zakresu obwodów odbiorczych w instalacjach mieszkalnych, komercyjnych i lekkich przemysłowych.

Kluczowe specyfikacje

• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: B
• Liczba biegunów: 3
• Napięcie znamionowe (AC): 400 V
• Znamionowa zdolność łączeniowa (Icn): 10 kA
• Znamionowa zwarciowa zdolność wyłączania (Ics): 10 kA
• Cięstotliwość: 50/60 Hz
• Typ montażu: szyna DIN
• Klasa ograniczenia energii: 3
• Typ zacisku: zacisk śrubowy
• Zdolność zacisku (sztywny): 1 - 25 mm²
• Zdolność zacisku (elastyczny): 1 - 16 mm²
• Stopień ochrony (IP): IP20 (zaciski)
• Normy: IEC/EN 60898-1
• Temperatura otoczenia pracy: -25 do +50 °C
• Trwałość mechaniczna: 20 000 operacji
• Trwałość elektryczna: 10 000 operacji
• Kategoria przepięciowa: III

Dlaczego warto wybrać

PXL-B16/3 łączy solidną konstrukcję z precyzyjnym wyzwalaniem. Charakterystyka typu B zapewnia szybkie wyłączanie zwarć, unikając zbędnych wyłączeń przy normalnych wahaniach obciążenia. Zdolność wyłączania 10 kA zapewnia solidny margines bezpieczeństwa dla większości instalacji budynkowych, a kompaktowa konstrukcja trójbiegunowa oszczędza cenne miejsce na szynie DIN. Dzięki zaciskom śrubowym akceptującym szeroki zakres przekrojów przewodów instalacja jest prosta i bezpieczna.

Idealne zastosowania

• Ochrona obwodów trójfazowych w rozdzielnicach mieszkalnych i komercyjnych
• Obwody sterowania silnikami o umiarkowanych prądach rozruchowych
• Obwody oświetleniowe i gniazd wtykowych wymagające ochrony typu B
• Podrozdzielnice w środowiskach przemysłowych

Warto wiedzieć

Ten wyłącznik nadprądowy jest zgodny z IEC/EN 60898-1, co zapewnia kompatybilność ze standardowymi obudowami modułowymi. Jego klasa ograniczenia energii 3 oznacza, że skutecznie ogranicza energię przepuszczaną, chroniąc urządzenia znajdujące się za nim. Urządzenie jest przeznaczone do pracy w temperaturach otoczenia od -25 °C do +50 °C, co czyni je odpowiednim do różnych klimatów. Zawsze należy sprawdzić lokalne przepisy i koordynację z urządzeniami zabezpieczającymi nadrzędnymi.
