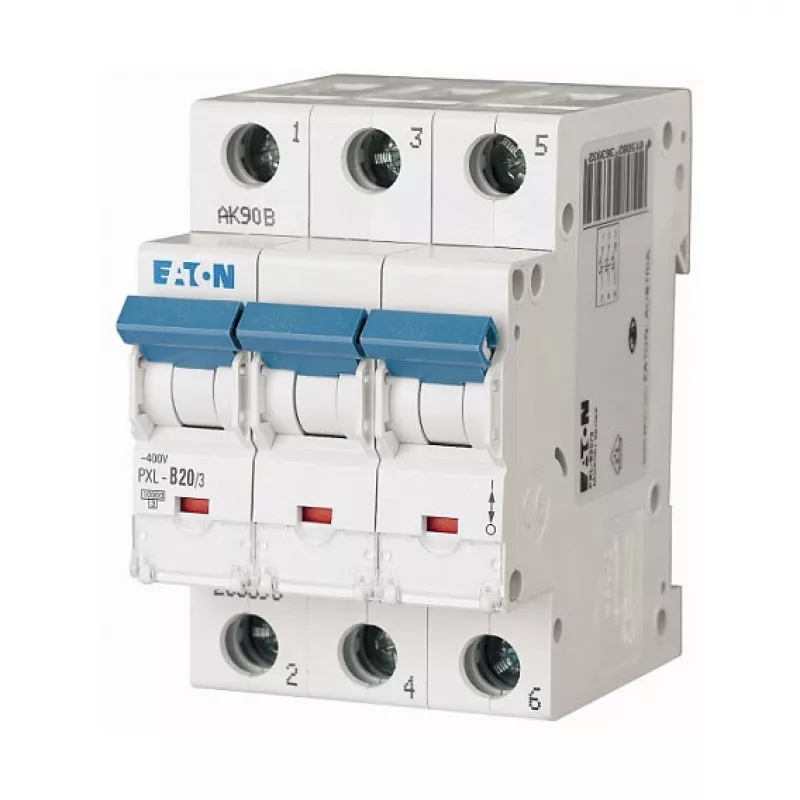

Eaton PXL-B20/3 Wyłącznik nadprądowy - 3-biegunowy, typ B, 20A (236393)

Wewnątrz zatłoczonej szafy elektrycznej każdy obwód odgałęziony potrzebuje wyłącznika, który reaguje natychmiast na przeciążenia i zwarcia. Eaton PXL-B20/3 zapewnia tę ochronę dzięki kompaktowej konstrukcji 3-biegunowej, prądowi znamionowemu 20 A i charakterystyce wyzwalania typu B — co czyni go prostym wyborem do stałych instalacji w obiektach komercyjnych i przemysłowych.

Kluczowe specyfikacje

• 3-biegunowy wyłącznik nadprądowy (MCB)
• Prąd znamionowy: 20 A
• Charakterystyka wyzwalania: typ B
• Napięcie znamionowe: 230/400 V AC
• Znamionowa zdolność łączeniowa (Icn): 10 kA
• Cięstotliwość: 50/60 Hz
• Montaż: szyna DIN (EN 60715)
• Szerokość modułowa: 3 TE (52,5 mm)
• Typ zacisków: zaciski śrubowe
• Zdolność przyłączeniowa zacisków: 1–25 mm² (linka i drut)
• Stopień ochrony: IP20 zaciski, IP40 od przodu
• Klasa ograniczenia energii: 3
• Normy: IEC/EN 60898-1
• Temperatura pracy: -25°C do +75°C

Dlaczego warto wybrać

Seria PXL firmy Eaton łączy sprawdzoną niezawodność elektromechaniczną z wąską obudową o szerokości 3 modułów. Charakterystyka typu B jest przeznaczona specjalnie do ochrony kabli i ogólnych obwodów elektrycznych, wyzwalając, gdy prąd osiągnie 3 do 5 razy wartość znamionową. Dzięki zdolności łączeniowej 10 kA radzi sobie z typowymi warunkami zwarciowymi w rozdzielnicach podrzędnych bez uszczerbku dla bezpieczeństwa.

Idealne zastosowania

• Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkalnych lub komercyjnych
• Ochrona obwodów odgałęzionych dla małych urządzeń i sprzętu HVAC
• Izolacja i ochrona obwodów sterowania w szafach przemysłowych
• Modernizacja istniejących rozdzielnic na szynę DIN

Warto wiedzieć

Upewnij się, że wyłącznik jest zamontowany na szynie DIN 35 mm (EN 60715), a podłączone przewody są odpowiednio odizolowane do zacisków śrubowych. Urządzenie jest przeznaczone do stałych instalacji i powinno być eksploatowane w podanym zakresie temperatur. Zawsze sprawdzaj, czy prąd zwarciowy w miejscu instalacji nie przekracza znamionowej zdolności łączeniowej.
