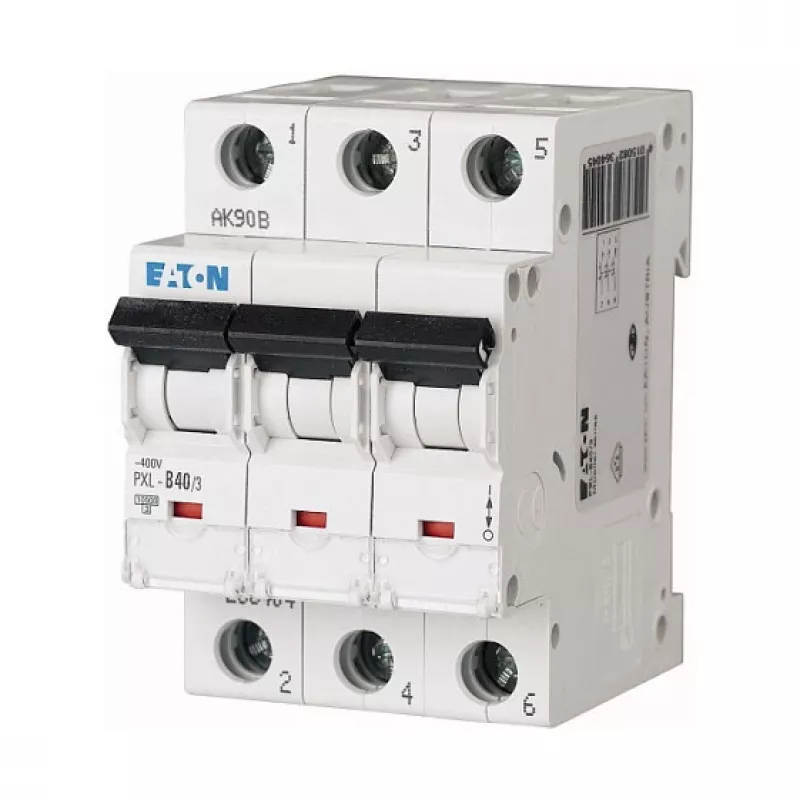

Eaton PXL-B40/3 40A 3-biegunowy wyłącznik nadprądowy o charakterystyce B (MCB)

Do obwodów trójfazowych wymagających niezawodnej ochrony z wyważonym wyzwalaniem magnetycznym, Eaton PXL-B40/3 wyróżnia się połączeniem znamionowego prądu 40 A z charakterystyką B – idealny do instalacji, w których umiarkowane prądy rozruchowe nie mogą powodować zbędnych wyłączeń, a zwarcia wymagają natychmiastowej przerwy. Jego zdolność wyłączania 10 kA i klasa ograniczania energii 3 zapewniają solidną pracę w rozdzielnicach mieszkaniowych, komercyjnych i lekkiego przemysłu.

Najważniejsze cechy

• Prąd znamionowy 40 A, konfiguracja 3-biegunowa (3P) dla układów trójfazowych
• Charakterystyka wyzwalania typu B: wyzwalanie magnetyczne między 3 a 5-krotnością prądu znamionowego
• Znamionowa zdolność wyłączania 10 kA zgodnie z IEC/EN 60898-1
• Klasa ograniczania energii 3 dla lepszej ochrony odbiorników
• Montaż na szynie DIN (35 mm) z zaciskami śrubowymi dla przewodów do 35 mm² (sztywnych)
• Kompaktowa szerokość 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicach
• Stopień ochrony IP20 (zaciski), IP40 (płyta czołowa); temperatura pracy od -25 °C do +75 °C

W codziennym użytkowaniu

Instalacja jest prosta: należy zatrzasnąć urządzenie na standardowej szynie DIN 35 mm, podłączyć przewody fazowe i odbiorcze do wyraźnie oznaczonych zacisków śrubowych i dokręcić zgodnie z zaleceniami. Dźwignia zapewnia wyraźną sygnalizację stanu ON/OFF i umożliwia ręczne przełączanie. W przypadku przeciążenia lub zwarcia PXL-B40/3 wyzwala się szybko, chroniąc kable i urządzenia. Wysoka trwałość mechaniczna (ponad 20 000 cykli) i elektryczna (ponad 10 000 cykli) zapewniają długą żywotność nawet przy częstym przełączaniu. Charakterystyka B jest szczególnie odpowiednia dla obwodów o niskich prądach rozruchowych, takich jak oświetlenie, gniazda wtyczkowe i obwody sterowania, gdzie charakterystyka C mogłaby być zbyt wolna w reakcji na zwarcie.

Pełna specyfikacja

• Prąd znamionowy: 40 A
• Liczba biegunów: 3
• Charakterystyka wyzwalania: typ B (wyzwalanie magnetyczne 3–5 × In)
• Napięcie znamionowe: 400 V AC
• Znamionowa zdolność wyłączania: 10 kA (IEC/EN 60898-1)
• Cięstotliwość: 50/60 Hz
• Montaż: szyna DIN (EN 60715, 35 mm)
• Klasa ograniczania energii: 3
• Normy: IEC/EN 60898-1
• Zdolność przyłączeniowa (przewody sztywne): 1–35 mm²
• Zdolność przyłączeniowa (przewody elastyczne): 1–25 mm²
• Stopień ochrony: IP20 (zaciski), IP40 (płyta czołowa)
• Temperatura pracy: -25 °C do +75 °C
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Trwałość mechaniczna: >20 000 cykli
• Trwałość elektryczna: >10 000 cykli
• Szerokość modułowa: 3 moduły (52,5 mm)
• Typ połączenia: zaciski śrubowe

Uwagi końcowe

Dzięki sprawdzonej jakości Eaton, PXL-B40/3 to niezawodny wybór do ochrony obwodów trójfazowych. Połączenie wydajności 40 A, charakterystyki B i zdolności wyłączania 10 kA sprawia, że nadaje się do szerokiego zakresu zastosowań, od rozdzielnic mieszkaniowych po komercyjne tablice rozdzielcze. Dla projektów wymagających zgodności z IEC/EN 60898-1 i kompaktowych wymiarów, ten wyłącznik nadprądowy zapewnia stałą wydajność i spokój ducha.
