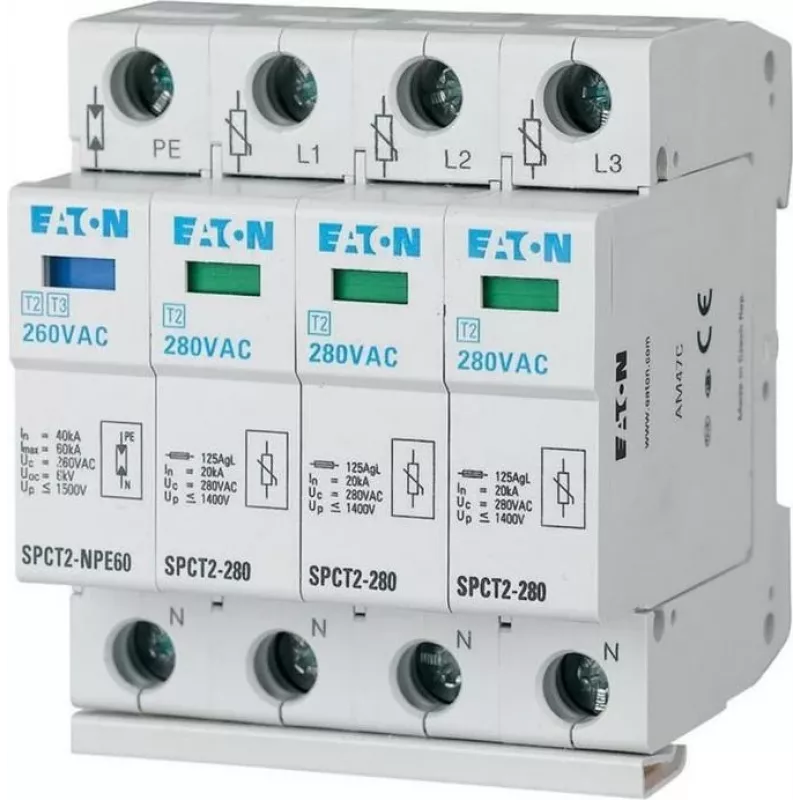

Eaton SPCT2-280-3+NPE Type 2 Ochronnik Przeciwprzepięciowy - 3P+NPE, 20kA, Montaż Na Szynę DIN

Skoki napięcia i przepięcia przejściowe mogą po cichu degradować lub natychmiast niszczyć wrażliwe urządzenia elektryczne w rozdzielnicach. Eaton SPCT2-280-3+NPE Type 2 surge protection device (SPD) jest zaprojektowany, aby odprowadzać niebezpieczne przepięcia z instalacji, chroniąc główne i podrozdzielnice z prądem znamionowym wyładowczym 20 kA i maksymalnym prądem wyładowczym 40 kA. Jego modułowa, wtykowa konstrukcja umożliwia szybką wymianę bez przepinania przewodów, a zintegrowany termiczny wyłącznik i wizualny wskaźnik stanu zapewniają natychmiastową detekcję usterek.

Dla kogo jest przeznaczony

Ten SPD jest idealny dla elektryków, producentów rozdzielnic i zarządców obiektów, którzy potrzebują niezawodnej ochrony przepięciowej dla systemów trójfazowych + neutralny w środowiskach komercyjnych lub przemysłowych. Jest szczególnie odpowiedni do instalacji, gdzie ciągłość działania i łatwość konserwacji są kluczowe, takich jak budynki biurowe, obiekty handlowe i lekkie zakłady przemysłowe.

Główne cechy

• Ochrona przepięciowa typu 2 (klasa II) zgodnie z IEC/EN 61643-11, odpowiednia do głównych i podrozdzielnic.
• Konfiguracja 3P+NPE chroni wszystkie trzy fazy oraz przewód neutralny i uziemienie, zapewniając kompleksową ochronę dla systemów 230/400 V AC.
• Wysoka zdolność wyładowcza: prąd znamionowy 20 kA (8/20 µs) i maksymalny 40 kA (8/20 µs), z wytrzymałością zwarciową 50 kA.
• Niski poziom ochrony napięciowej (< 1,3 kV) i szybki czas reakcji (< 25 ns) skutecznie ograniczają przepięcia.
• Modułowa, wtykowa obudowa z wizualnym wskaźnikiem stanu (zielony/czerwony) do szybkiej oceny stanu i łatwej wymiany modułów ochronnych.
• Zintegrowany termiczny wyłącznik bezpiecznie odłącza uszkodzone warystory, zapobiegając zagrożeniu pożarowemu.
• Montaż na szynie DIN (35 mm) dla łatwej integracji w standardowych obudowach rozdzielczych.

Specyfikacje

• Typ produktu: Ochronnik przepięciowy (SPD)
• Typ SPD: Typ 2 (klasa II)
• Liczba biegunów: 3P+NPE
• Napięcie znamionowe (Un): 230/400 V AC
• Maksymalne ciągłe napięcie pracy (Uc): 280 V AC
• Prąd znamionowy wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (Up): < 1,3 kV
• Zdolność zwarciowa (Isccr): 50 kA
• Czas reakcji: < 25 ns
• Zdolność gaszenia prądu następczego: Tak
• Termiczny wyłącznik: Zintegrowany
• Typ montażu: Szyna DIN (35 mm)
• Wskaźnik stanu: Wizualny (zielony/czerwony)
• Konstrukcja obudowy: Modułowa, wtykowa
• Stopień ochrony: IP20
• Normy: IEC/EN 61643-11
• Zastosowanie: Główne i podrozdzielnice

Wskazówki

Aby zapewnić optymalną ochronę, instaluj ten SPD jak najbliżej zasilania rozdzielnicy, utrzymując krótkie przewody, aby zminimalizować napięcie przepuszczane. Okresowo sprawdzaj wskaźnik stanu – jeśli zmieni kolor na czerwony, natychmiast wymień moduł, aby utrzymać ochronę. Przy integracji z nadrzędnymi SPD typu 1, zapewnij właściwą koordynację zgodnie z wytycznymi producenta.
