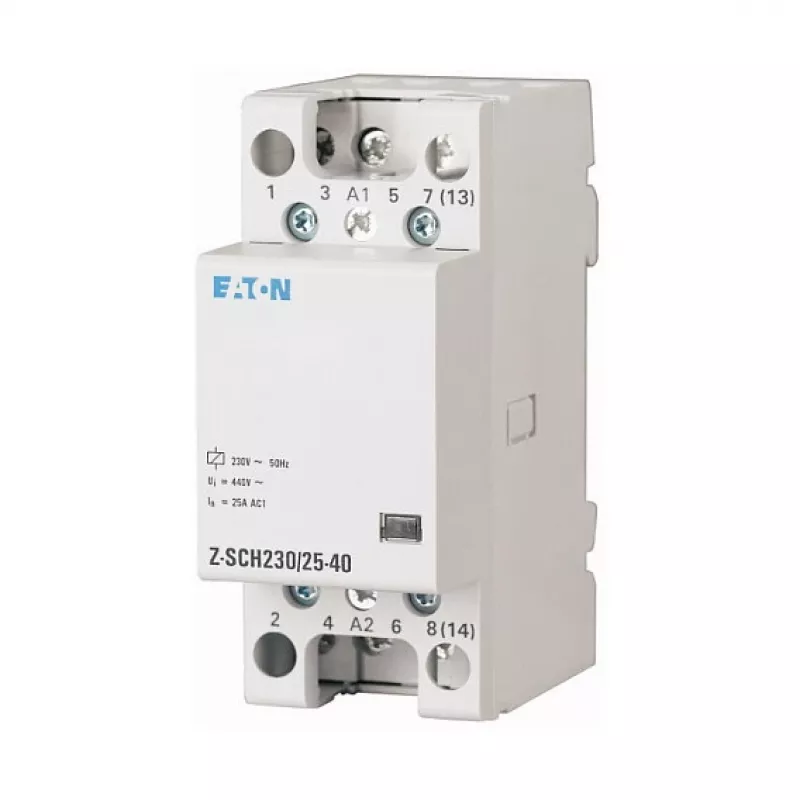

EATON Z-SCH230/25-40 Stycznik instalacyjny, cewka 230V AC, 4-biegunowy (4 NO), 25A, 2 TE, szyna DIN, MPN 248847

Gdy potrzebujesz niezawodnego przełączania obciążeń oświetleniowych, grzewczych lub silnikowych w instalacjach mieszkalnych i komercyjnych, EATON Z-SCH230/25-40 zapewnia kompaktowy stycznik 4-biegunowy o prądzie znamionowym 25A w kategorii AC-1. Zaprojektowany do montażu na szynie DIN, pasuje do standardowych obudów, co czyni go praktycznym wyborem dla producentów rozdzielnic i elektryków.

Dla kogo jest przeznaczony

Ten stycznik instalacyjny został zaprojektowany dla profesjonalistów, którzy potrzebują niezawodnego rozwiązania przełączającego do rozdzielnic elektrycznych, systemów HVAC i przemysłowych paneli sterowania. Zaciski śrubowe i modułowa szerokość upraszczają okablowanie i instalację.

Główne cechy

• Konstrukcja 4-biegunowa z 4 stykami normalnie otwartymi (NO)
• Znamionowy prąd roboczy 25A (AC-1)
• Napięcie cewki 230V AC, 50/60Hz
• Kompaktowa szerokość modułowa 2 TE do montażu na szynie DIN oszczędzającego miejsce
• Wysoka trwałość mechaniczna: 1 000 000 cykli
• Trwałość łączeniowa: 100 000 cykli w kategorii AC-1
• Zaciski śrubowe zapewniające pewne i proste połączenia

Specyfikacje

• Typ produktu: Stycznik instalacyjny
• Liczba biegunów: 4
• Konfiguracja styków: 4 NO
• Znamionowy prąd roboczy (AC-1): 25 A
• Napięcie cewki: 230 V AC
• Częstotliwość cewki: 50/60 Hz
• Znamionowe napięcie robocze (Ue): 400 V AC
• Znamionowe napięcie izolacji (Ui): 440 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Typ montażu: Szyna DIN (EN 60715)
• Stopień ochrony: IP20 (zaciski), IP40 (front)
• Zakres temperatury pracy: -25 do +50 °C

Wskazówki

Upewnij się, że napięcie sterowania odpowiada znamionowemu napięciu cewki (230V AC), aby uniknąć nieprawidłowego działania. Zastosuj odpowiednie zabezpieczenie zwarciowe obwodu obciążenia. Stycznik nadaje się do przełączania obciążeń AC-1; w przypadku obciążeń indukcyjnych lub silnikowych należy sprawdzić współczynniki deratingu zgodnie ze specyfikacją producenta.
