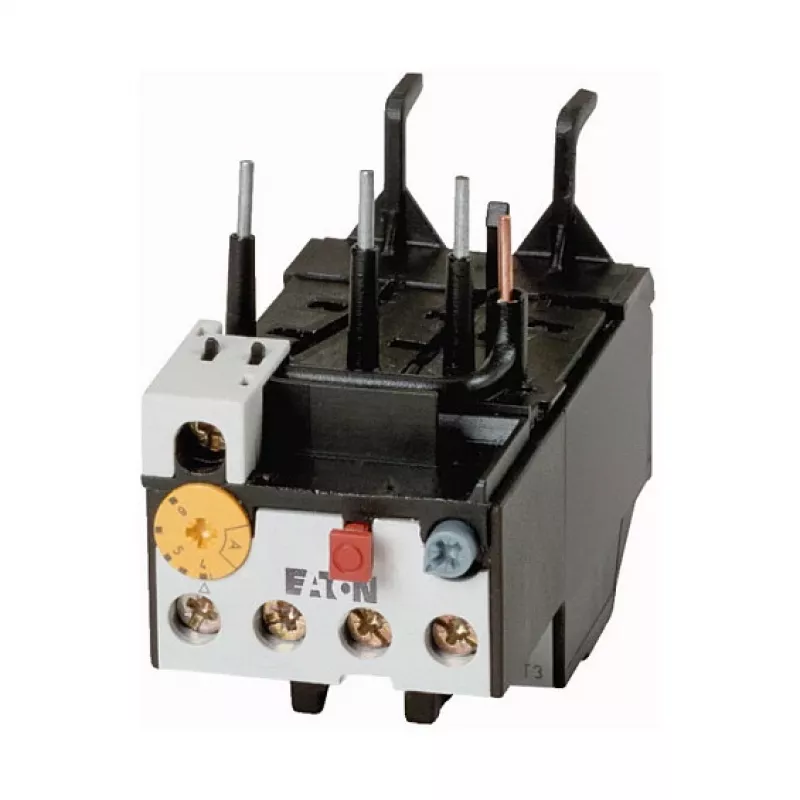

EATON ZB32-10 Przekaźnik termiczny przeciążeniowy 6,3-10 A 690 V AC Ochrona silnika do DILM17-DILM32

Ochrona silników przed przeciążeniem i zanikiem fazy jest niezbędna dla niezawodnej pracy. Przekaźnik termiczny przeciążeniowy EATON ZB32-10 jest przeznaczony do bezpośredniego montażu na stycznikach DILM17, DILM25 i DILM32, zapewniając precyzyjną ochronę w zakresie nastaw 6,3 do 10 A. Z klasą wyzwalania 10A i kompensacją temperaturową reaguje szybko i niezawodnie nawet w trudnych warunkach.

Najważniejsze cechy

• Zakres nastaw prądu 6,3 - 10 A z czytelną skalą
• Klasa wyzwalania 10A dla szybkiej ochrony bez zbędnych wyzwoleń
• Trójbiegunowa detekcja przeciążenia termicznego, czuła na zanik fazy
• Zestyki pomocnicze: 1 normalnie otwarty (NO) + 1 normalnie zamknięty (NC)
• Bezpośredni montaż do styczników Eaton DILM17, DILM25, DILM32
• Ręczny lub automatyczny reset, wybierany przełącznikiem
• Znamionowe napięcie pracy 690 V AC; napięcie izolacji 690 V AC
• Znamionowe napięcie udarowe 6 kV zgodnie z IEC/EN 60947
• Kompensacja temperaturowa od -25 °C do +55 °C
• Stopień ochrony IP20, zaciski śrubowe dla pewnego okablowania

W codziennym użytkowaniu

Instalacja jest prosta: przekaźnik zatrzaskuje się bezpośrednio na styczniku, eliminując potrzebę stosowania oddzielnych elementów montażowych. Obróć pokrętło, aby ustawić prąd pełnego obciążenia silnika. Podczas pracy przekaźnik w sposób ciągły mierzy obciążenie termiczne i wyzwala stycznik w przypadku przeciążenia. Zintegrowany czujnik zaniku fazy dodaje dodatkową warstwę bezpieczeństwa. Wybierany tryb resetu pozwala wybrać ręczne potwierdzenie po awarii lub automatyczny reset do pracy zdalnej.

Pełna specyfikacja

• Typ produktu: Przekaźnik termiczny przeciążeniowy
• Zakres nastaw: 6,3 - 10 A
• Klasa wyzwalania: Klasa 10A
• Liczba biegunów: 3
• Zestyki pomocnicze: 1 NO + 1 NC
• Kompatybilność: Eaton DILM17, DILM25, DILM32
• Montaż: Bezpośrednio na stycznik
• Znamionowe napięcie pracy (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V AC
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Kompensacja temperaturowa: -25 do +55 °C
• Funkcja resetu: Ręczny/automatyczny wybierany
• Stopień ochrony: IP20
• Czułość na zanik fazy: Tak
• Typ zacisków: Zaciski śrubowe
• Normy: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Uwaga końcowa

EATON ZB32-10 (numer części 278451) to oryginalny komponent Eaton do zastosowań w rozrusznikach silnikowych. Przed instalacją należy zawsze sprawdzić, czy zakres nastaw odpowiada prądowi pełnego obciążenia silnika. Ten przekaźnik nie jest bezpośrednim zamiennikiem starszych modeli ZB32-6 lub innych bez sprawdzenia kompatybilności.
