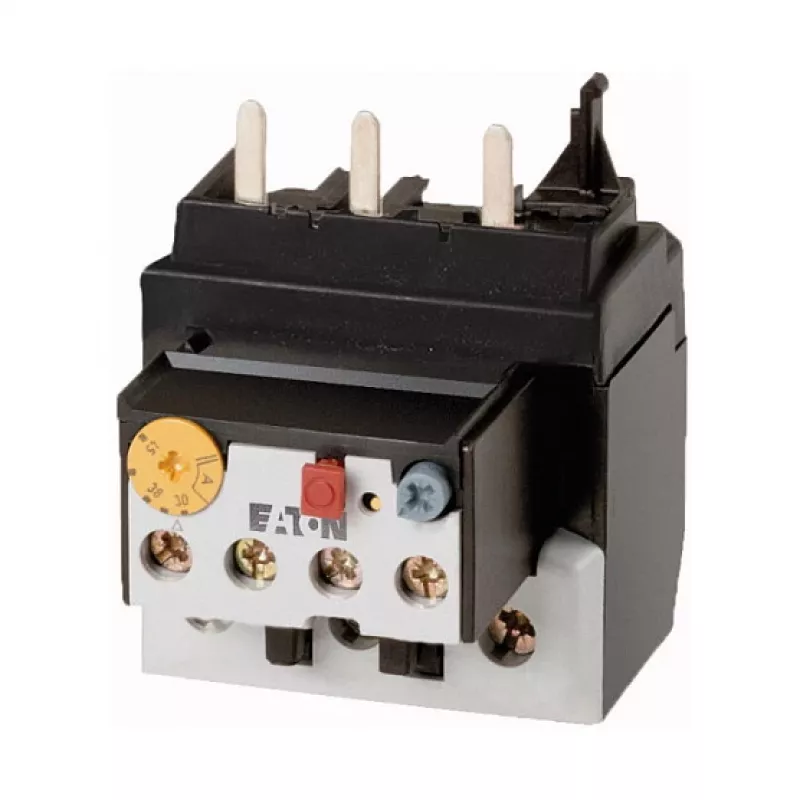

Eaton ZB65-40 Przekaźnik Ochrony Silnika 24-40A 1NO+1NC

W ruchliwym przemysłowym panelu sterowania technik konserwacji musi chronić silnik trójfazowy przed przeciążeniami i zanikami faz. Przekaźnik ochrony silnika Eaton ZB65-40 zapewnia niezawodną termiczną ochronę przeciążeniową silników o zakresie nastaw prądu od 24 do 40 A. Jego kompaktowa konstrukcja umożliwia bezpośredni montaż na stycznikach Eaton DILM, oszczędzając miejsce i czas okablowania.

Kluczowe specyfikacje

• Zakres nastaw prądu: 24 - 40 A
• Konfiguracja styków: 1 NO + 1 NC (styki pomocnicze)
• Klasa wyzwalania: 10A
• Typ wyzwalacza przeciążeniowego: termiczny
• Czułość na zanik fazy: tak
• Funkcja resetu: ręczny/automatyczny
• Montaż: bezpośrednio na styczniku lub samodzielnie
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Stopień ochrony: IP20 (zaciski)
• Zakres temperatury pracy: -25 do +55 °C
• Zgodność z normami: IEC/EN 60947-4-1
• Typ połączenia: zaciski śrubowe
• Znamionowy prąd pracy styków pomocniczych (AC-15, 230V): 1,5 A
• Znamionowy prąd pracy styków pomocniczych (DC-13, 220V): 0,5 A
• Odpowiedni do serii styczników: Eaton DILM

Dlaczego warto wybrać

ZB65-40 zapewnia długą żywotność silnika poprzez precyzyjne wykrywanie przeciążeń i zaników faz. Jego mechanizm wyzwalania termicznego reaguje na rzeczywiste nagrzewanie silnika, zapewniając dokładną ochronę. Opcja ręcznego/automatycznego resetu daje elastyczność w różnych konfiguracjach operacyjnych. Bezpośredni montaż na stycznikach DILM usprawnia instalację i zmniejsza powierzchnię panelu.

Idealne zastosowania

• Ochrona silników trójfazowych w maszynach przemysłowych
• Centra sterowania silnikami (MCC) wymagające niezawodnej ochrony przeciążeniowej
• Pompy, wentylatory i przenośniki z silnikami o prądzie 24-40 A
• Zastosowania, w których preferowany jest oszczędzający miejsce montaż bezpośrednio na styczniku

Warto wiedzieć

Przekaźnik jest zgodny z normą IEC/EN 60947-4-1, co zapewnia międzynarodowe standardy bezpieczeństwa i wydajności. Ochrona zacisków IP20 jest odpowiednia do instalacji w obudowach zamkniętych. Szeroki zakres temperatur pracy pozwala na użycie w trudnych warunkach. Aby uzyskać optymalną wydajność, należy łączyć go ze stycznikami Eaton DILM o odpowiednich parametrach.
