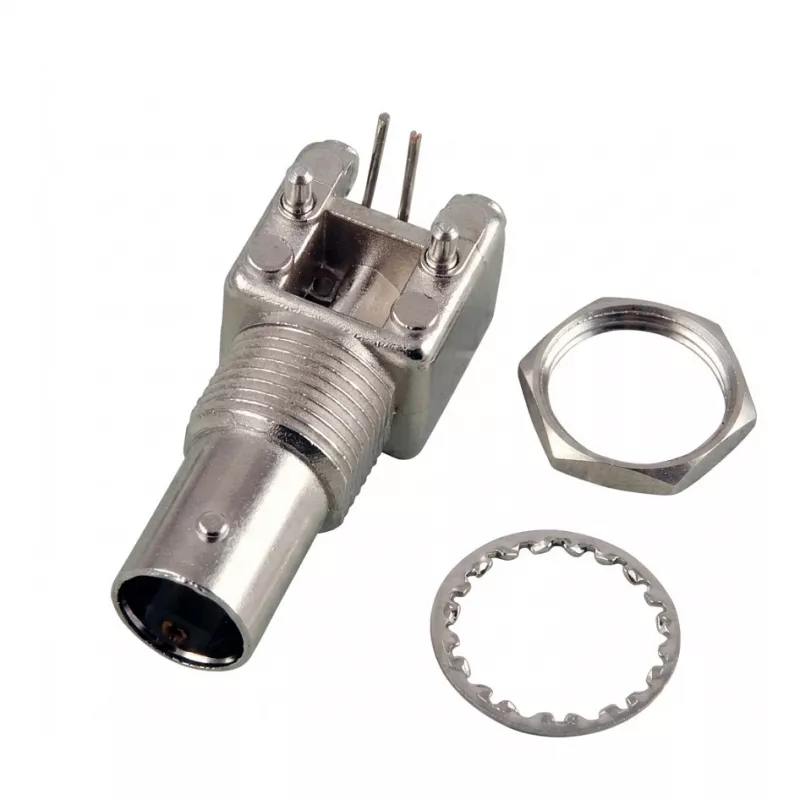

EFB-Elektronik BNC Female Jack PCB Mount 50 Ohm Full Metal Right-Angle Coaxial Connector (52594.1)

Złącze koncentryczne EFB-Elektronik BNC Female Jack PCB Mount 50 Ohm Full Metal Right-Angle (model 52594.1) to wysokiej jakości złącze koncentryczne zaprojektowane do niezawodnej transmisji sygnału w aplikacjach RF. Wyprodukowane przez EFB-Elektronik, złącze to charakteryzuje się solidną, w pełni metalową obudową z niklowaniem oraz pozłacanymi stykami zapewniającymi doskonałą przewodność i odporność na korozję. Konstrukcja kątowa umożliwia oszczędzający miejsce montaż na płytce PCB, co czyni je idealnym do kompaktowych zespołów elektronicznych.

Zalety

To złącze BNC oferuje doskonałą trwałość i stałą impedancję 50 Ohm, minimalizując straty sygnału. W pełni metalowa konstrukcja zapewnia doskonałe ekranowanie przed zakłóceniami elektromagnetycznymi. Pozłacane styki gwarantują niezawodne połączenia przez wiele cykli łączenia. Orientacja kątowa upraszcza układ PCB i zmniejsza naprężenia na połączeniach lutowanych.

Zastosowanie

• Sprzęt RF i telekomunikacyjny
• Urządzenia pomiarowe i testowe
• Systemy nadawcze i wideo
• Sprzęt sieciowy i do transmisji danych
• Elektronika przemysłowa i medyczna wymagająca niezawodnych połączeń koncentrycznych

Kluczowe specyfikacje

• Typ złącza: BNC Female Jack
• Impedancja: 50 Ohm
• Sposób montażu: PCB Mount (Printmontage)
• Kąt montażu: Right-Angle (90°)
• Materiał obudowy: Full Metal (niklowana)
• Powłoka styków: Złoto
• Materiał dielektryka: PTFE
• Sposób zakończenia: Lutowanie
• Liczba portów: 1
• Zgodny z RoHS: Tak

Zalecenia

Aby uzyskać optymalną wydajność, należy używać z kablami BNC 50 Ohm i stosować odpowiednią technikę lutowania. Złącze to nadaje się do zastosowań do kilku GHz. Przed instalacją zawsze sprawdź zgodność z footprintem PCB.
