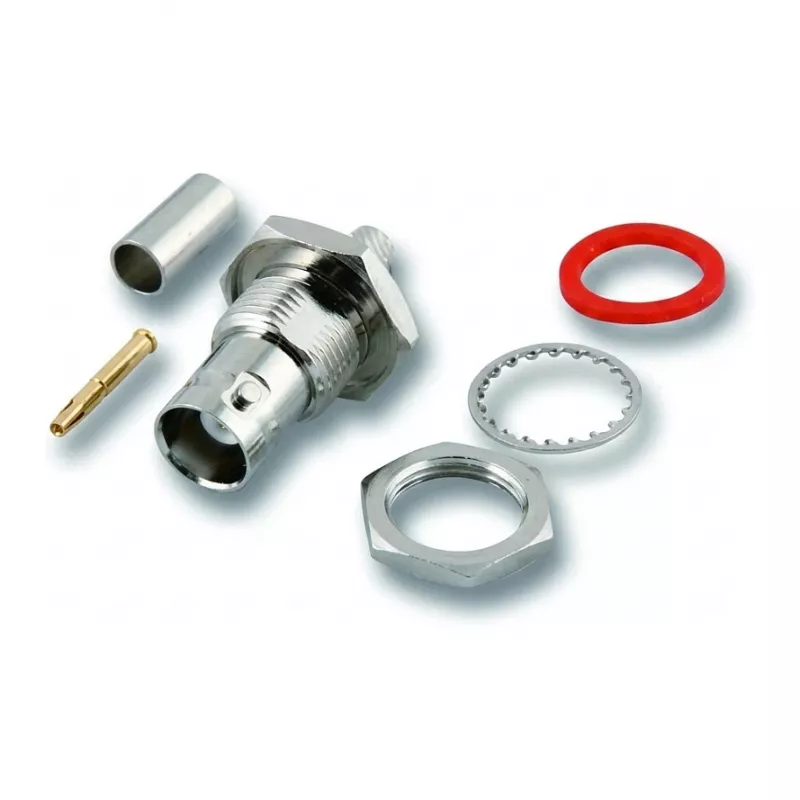

EFB-ELEKTRONIK BNC Panel Mount Jack, Crimp, RG58, 50 Ohm, Non-Isolated Ground (52514.1)

Gniazdo BNC panelowe EFB-ELEKTRONIK (model 52514.1) to wysokiej jakości złącze RF zaprojektowane do niezawodnej transmisji sygnału w aplikacjach pomiarowych, wideo i RF. To żeńskie gniazdo BNC posiada zaciskanie dla kabla koncentrycznego RG58, zapewniając bezpieczne i stabilne połączenie. Z impedancją 50 Ohm i nieizolowanym uziemieniem, jest idealne do zastosowań wymagających precyzyjnego dopasowania impedancji i minimalnych strat sygnału.

Zalety

Złącze to oferuje doskonałe parametry elektryczne z zakresem częstotliwości do 4 GHz i napięciem znamionowym 500 V szczytowym. Pozłacany styk centralny i niklowana mosiężna obudowa zapewniają doskonałą przewodność i odporność na korozję. Izolacja PTFE gwarantuje stabilną pracę w szerokim zakresie temperatur (-55°C do +85°C). Dzięki trwałości ponad 500 cykli łączenia, złącze to jest przeznaczone do długotrwałego użytkowania.

Zastosowania

• Urządzenia RF i wideo
• Przyrządy pomiarowe i testowe
• Infrastruktura telekomunikacyjna
• Systemy nadawcze i CCTV
• Zastosowania laboratoryjne i przemysłowe

Kluczowe specyfikacje

• Typ złącza: Gniazdo BNC (żeńskie)
• Sposób montażu: Panelowy / przepustowy
• Zaciskanie: Dla kabla RG58
• Impedancja: 50 Ohm
• Uziemienie: Nieizolowane
• Zakres częstotliwości: DC do 4 GHz
• Napięcie znamionowe: 500 V szczytowe
• Rezystancja styku: Środkowy ≤ 1,5 mΩ, Zewnętrzny ≤ 1,0 mΩ
• Rezystancja izolacji: ≥ 5000 MΩ
• Temperatura pracy: -55°C do +85°C
• Zgodny z RoHS

Zalecenia

Aby uzyskać optymalną wydajność, należy używać z kablem koncentrycznym RG58 i zapewnić prawidłowe zaciskanie za pomocą kompatybilnego narzędzia. Złącze to nadaje się zarówno do profesjonalnych, jak i hobbystycznych projektów wymagających niezawodnych połączeń BNC.
