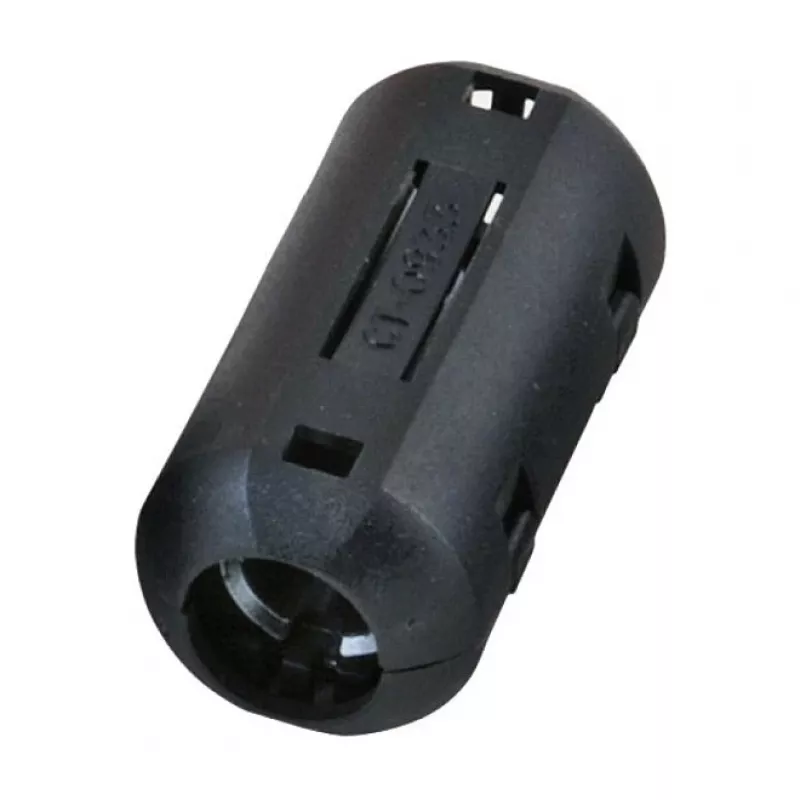

EFB-Elektronik Ferrite Ring Core 9,5mm Black Round

EFB-Elektronik Ferrite Ring Core 9,5mm to wysokiej jakości toroidalny rdzeń ferrytowy przeznaczony do skutecznego tłumienia zakłóceń EMI/RFI w obwodach elektronicznych. Wyprodukowany przez EFB Elektronik, ten komponent idealnie nadaje się do zastosowań z przepustem kablowym, oferując niezawodną wydajność w szerokim zakresie częstotliwości.

Zalety

Ten pierścieniowy rdzeń ferrytowy zapewnia doskonałe właściwości impedancyjne: 100 Ohm przy 25 MHz i 150 Ohm przy 100 MHz, co gwarantuje efektywne tłumienie szumów. Kompaktowy rozmiar (średnica zewnętrzna 9,5 mm) i czarny kolor sprawiają, że nadaje się do różnych zespołów kablowych i urządzeń elektronicznych. Zgodny z RoHS, wykonany z materiału ferrytowego 4C65, zapewnia trwałość i bezpieczeństwo dla środowiska.

Zastosowanie

• Tłumienie EMI/RFI w kablach zasilających i sygnałowych
• Projektowanie i prototypowanie obwodów elektronicznych
• Sprzęt audio, wideo i komunikacji danych
• Elektronika przemysłowa i konsumencka

Kluczowe specyfikacje

• Typ produktu: Pierścieniowy rdzeń ferrytowy
• Materiał rdzenia: Ferryt (gatunek 4C65)
• Geometria rdzenia: Toroidalny
• Średnica zewnętrzna: 9,5 mm
• Średnica wewnętrzna: 5,0 mm
• Wysokość: 3,0 mm
• Kolor: Czarny
• Kształt: Okrągły
• Impedancja @ 25 MHz: 100 Ohm
• Impedancja @ 100 MHz: 150 Ohm
• Podstawowa funkcja: Tłumienie EMI/RFI
• Zgodny z RoHS: Tak
• Typ montażu: Przepust kablowy
• Producent: EFB Elektronik

Zalecenia

Aby uzyskać optymalne tłumienie szumów, umieść rdzeń ferrytowy jak najbliżej źródła zakłóceń. Wielokrotne owinięcie kabla wokół rdzenia może zwiększyć impedancję. Nadaje się do kabli o średnicy do 5 mm.
