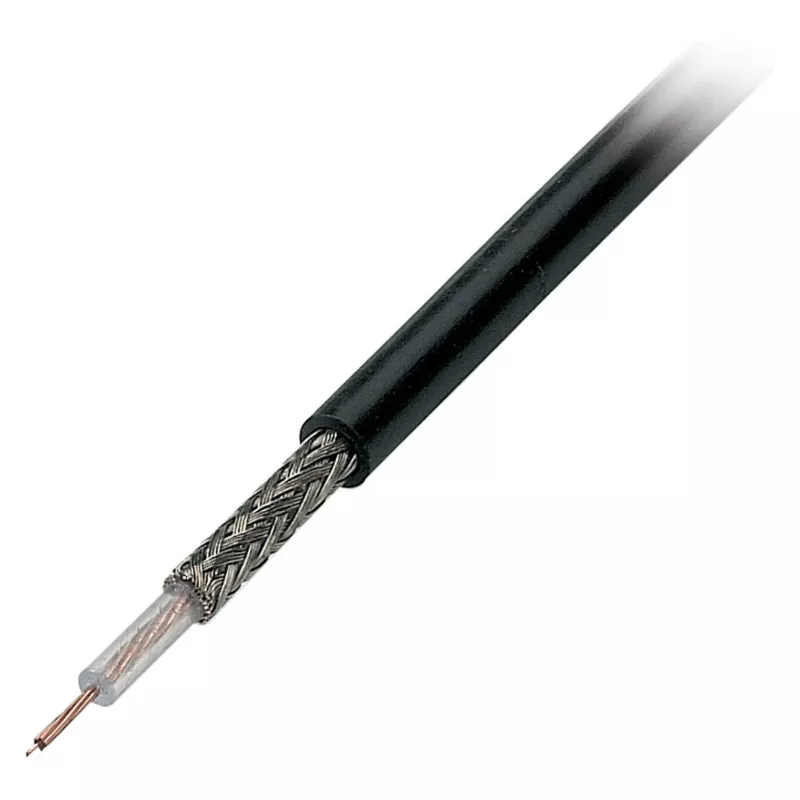

EFB Elektronik RG174 U Kabel koncentryczny, 50 Ohm, czarny

Kabel koncentryczny EFB Elektronik RG174 U to wysokiej jakości, elastyczny kabel 50 Ohm przeznaczony do szerokiego zakresu zastosowań RF. Dzięki ocynowanemu miedzianemu przewodowi wewnętrznemu i oplotowi ekranującemu zapewnia niezawodną wydajność i trwałość. Kabel ten idealnie nadaje się do podłączania anten, sprzętu pomiarowego i innych urządzeń RF, gdzie niskie straty i stała impedancja są kluczowe.

Zalety

Kabel RG174 U zapewnia doskonałą integralność sygnału przy niskim tłumieniu, co czyni go odpowiednim zarówno do instalacji wewnętrznych, jak i zewnętrznych. Jego powłoka PVC zapewnia dobrą ochronę przed czynnikami środowiskowymi, a linka wewnętrzna gwarantuje elastyczność przy ciasnym prowadzeniu.

Zastosowania

• Połączenia RF i mikrofalowe
• Kable antenowe i krosowe
• Stanowiska testowe i pomiarowe
• Systemy łączności bezprzewodowej

Kluczowe specyfikacje

• Typ kabla: RG174 U
• Impedancja: 50 Ohm
• Kolor: Czarny
• Przewód wewnętrzny: Ocynowana miedź, linka 7 x 0,16 mm
• Dielektryk: Polietylen (PE), średnica 1,55 mm
• Przewód zewnętrzny: Oplot z ocynowanej miedzi, pokrycie 90%
• Powłoka: PVC, średnica 2,8 mm
• Pojemność: 100 pF/m
• Prędkość propagacji: 66%
• Temperatura pracy: -30°C do +70°C
• Napięcie znamionowe: 300 V
• Minimalny promień gięcia: 15 mm
• Tłumienie @ 100 MHz: 30,0 dB/100m
• Tłumienie @ 1000 MHz: 110,0 dB/100m

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować odpowiednie złącza i zapewnić prawidłowe zakończenie. Kabel sprzedawany jest na metry; przy zamówieniu prosimy podać wymaganą długość.
