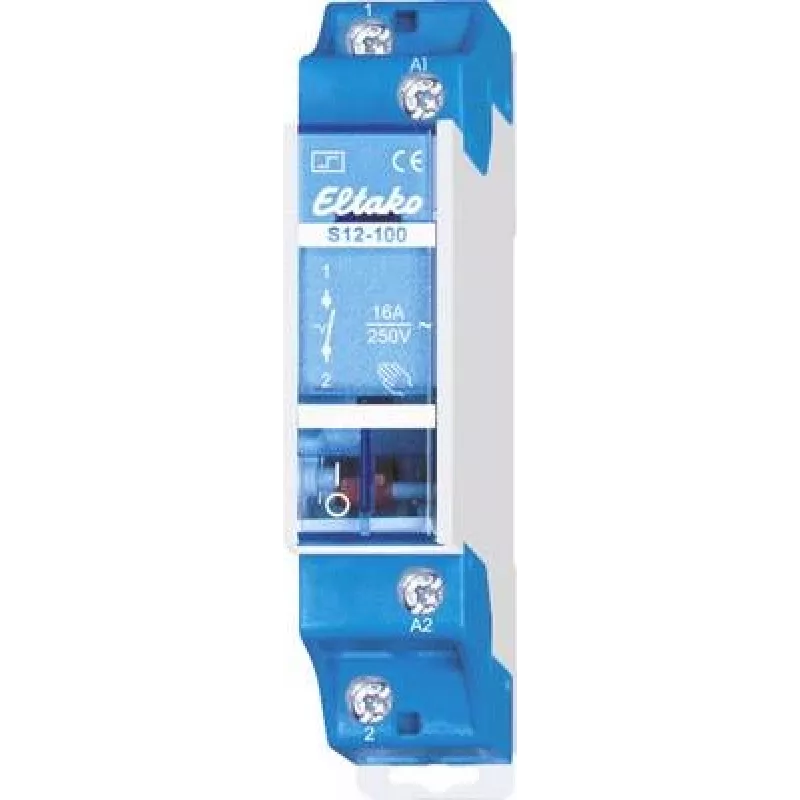

Elektryczny wyłącznik impulsowy Eltako 1S 16A 24V DC S12-100-24V DC (MPN 21100055)

Elektryczny wyłącznik impulsowy Eltako 1S 16A 24V DC S12-100-24V DC to jednobiegunowy moduł przełączający montowany na szynie DIN, przeznaczony do obwodów sterowania zasilanych napięciem 24 V DC. Urządzenie przyjmuje impulsowe sygnały sterujące w celu zmiany stanu wyjścia, zapewniając załączanie/wyłączanie podłączonych odbiorników o prądzie do 16 A. Jego kompaktowy format i izolacja galwaniczna między wejściem a wyjściem sprawiają, że nadaje się do montażu w rozdzielnicach, gdzie wymagane jest oszczędne pod względem miejsca, elektrycznie sterowane przełączanie.

Zalety

Wyłącznik impulsowy zapewnia niezawodne przełączanie sterowane impulsowo przy znamionowym prądzie przełączania 16 A i jest przeznaczony do systemów sterowania 24 V DC. Jego jednobiegunowy styk zmniejsza złożoność okablowania w prostych aplikacjach załącz/wyłącz, a obudowa na szynę DIN zapewnia bezpieczny montaż w szafach elektrycznych. Konstrukcja elektryczna izoluje wejście sterujące od obwodu przełączanego, umożliwiając integrację z szeroką gamą urządzeń sterujących i systemów automatyki.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj wyłącznik impulsowy na standardowej szynie DIN wewnątrz rozdzielnicy i podłącz odbiornik do styku przełączającego zgodnie ze schematem obwodu. Doprowadź napięcie 24 V DC do wejścia sterującego; każdy sygnał impulsowy przełącza stan wyjścia między załącz i wyłącz. Upewnij się, że podłączony odbiornik nie przekracza wartości znamionowej 16 A oraz przestrzegaj prawidłowej polaryzacji i separacji między obwodami sterującym a obciążenia, jeśli jest to wymagane. Postępuj zgodnie z lokalnymi przepisami dotyczącymi okablowania i odłącz zasilanie przed instalacją lub konserwacją.

Zalecenia

Stosuj urządzenie do scentralizowanego lub zdalnego przełączania w instalacjach niskonapięciowych prądu stałego i łącz je z odpowiednimi urządzeniami ochronnymi, takimi jak bezpieczniki lub wyłączniki nadprądowe dobrane do obciążenia. Sprawdź kompatybilność z przyciskami sterującymi, czujnikami lub wyjściami automatyki dostarczającymi sygnały impulsowe 24 V DC. W przypadku zastosowań w pobliżu prądu znamionowego zapewnij odpowiednie warunki termiczne i postępuj zgodnie z instrukcjami montażu producenta w celu zapewnienia niezawodnego działania.
