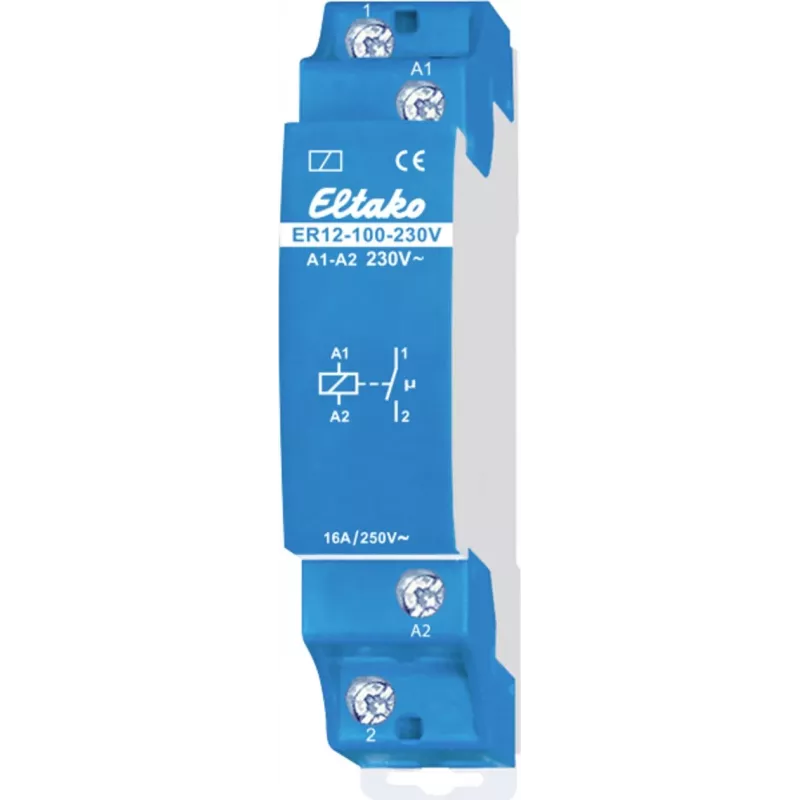

Eltako Elektroniczny przekaźnik przełączający ER12-100-230V 16A 1NO 230V AC DIN Rail 22100000

Do przełączania obciążeń do 16 A przy minimalnym poborze mocy w trybie czuwania, elektroniczny przekaźnik przełączający Eltako ER12-100-230V wyróżnia się na tle konwencjonalnych przekaźników elektromechanicznych. Jego cicha, bezawaryjna praca i kompaktowa obudowa na szynę DIN o szerokości 1 modułu sprawiają, że idealnie nadaje się do sterowania oświetleniem i ogrzewaniem w instalacjach mieszkalnych i komercyjnych. Przekaźnik ma jeden styk normalnie otwarty, sterowany napięciem wejściowym 230 V AC, i obsługuje szeroką gamę typów lamp, w tym LED, żarowe, halogenowe i fluorescencyjne. Przy stracie mocy w trybie czuwania wynoszącej zaledwie 0,8 W i maksymalnej częstotliwości przełączania 600 operacji na godzinę, oferuje zarówno efektywność energetyczną, jak i niezawodną wydajność w wymagających zastosowaniach przełączania.

Najważniejsze cechy

• Elektroniczny przekaźnik przełączający z 1 stykiem NO, 16 A / 250 V AC
• Napięcie sterowania 230 V AC, odpowiedni do bezpośredniego przełączania sieciowego
• Cicha praca bez zużycia mechanicznego, wydłużająca żywotność
• Kompaktowy montaż na szynie DIN, szerokość tylko 1 moduł (18 mm)
• Niska strata mocy w trybie czuwania 0,8 W, obniżająca koszty energii
• Obsługuje lampy LED do 200 W, żarowe/halogenowe do 2000 W
• Wysoka częstotliwość przełączania do 600 operacji na godzinę
• Szeroki zakres temperatur otoczenia od -20°C do +50°C

W codziennym użytkowaniu

Instalacja jest prosta: ER12-100-230V zatrzaskuje się na standardowej szynie DIN 35 mm (EN 60715 TH35) i podłącza się za pomocą zacisków śrubowych. Jest powszechnie stosowany do przełączania obwodów oświetleniowych, elementów grzejnych lub małych silników, gdzie preferowana jest cicha praca. Elektroniczna konstrukcja przekaźnika eliminuje odbicia styków i łuki elektryczne, co czyni go odpowiednim do częstego przełączania. Klasa ochrony IP20 oznacza, że powinien być instalowany wewnątrz rozdzielnicy lub obudowy. Urządzenie nie wymaga minimalnego obciążenia do niezawodnej pracy, ale określono minimalną moc przełączania 100 mA przy 10 V AC/DC dla zwilżania styków.

Pełna specyfikacja

• Typ produktu: Elektroniczny przekaźnik przełączający
• Konfiguracja styków: 1 NO (normalnie otwarty)
• Maksymalny prąd przełączania: 16 A
• Maksymalne napięcie przełączania: 250 V AC
• Napięcie sterowania: 230 V AC
• Znamionowe napięcie robocze: 230 V AC
• Typ montażu: Szyna DIN (EN 60715 TH35)
• Szerokość modułu: 1 TE (18 mm)
• Typ połączenia: Zaciski śrubowe
• Strata mocy w trybie czuwania: 0,8 W
• Obciążenie lampami żarowymi: 2000 W
• Obciążenie lampami halogenowymi (HV): 2000 W
• Obciążenie lampami fluorescencyjnymi (nieskompensowane): 1000 VA
• Obciążenie lampami LED (>2 W): 200 W
• Zakres temperatur otoczenia: -20°C do +50°C
• Klasa ochrony: IP20
• Materiał obudowy: Termoplastyczny
• Częstotliwość przełączania: maks. 600 operacji/godzinę
• Minimalna moc przełączania: 100 mA przy 10 V AC/DC

Uwaga końcowa

Eltako ER12-100-230V łączy nowoczesną technologię przełączania elektronicznego ze sprawdzonym formatem szyny DIN. Niski pobór mocy w trybie czuwania i cicha praca czynią go przyszłościowym wyborem dla instalacji energooszczędnych, a solidna obsługa obciążeń zapewnia kompatybilność z szeroką gamą systemów oświetleniowych i grzewczych.
