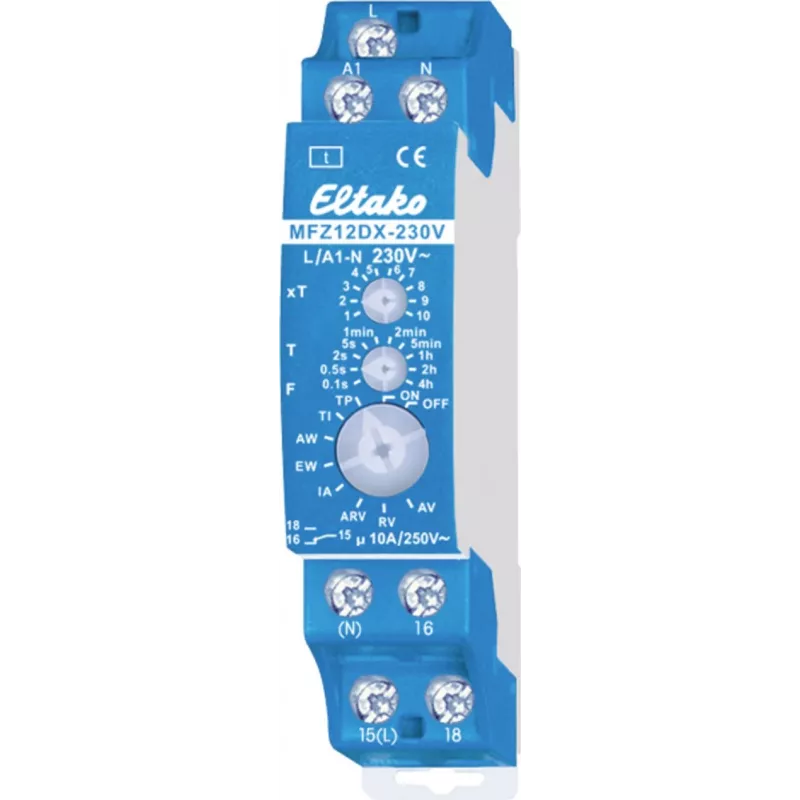

Eltako MFZ12DX-230V Wielofunkcyjny Przekaźnik Czasowy 230 V AC 10 Funkcji 0,1 s - 4 h Szyna DIN 23001007

W przeciwieństwie do konwencjonalnych przekaźników czasowych, które ograniczają Cię do jednej funkcji, Eltako MFZ12DX-230V oferuje dziesięć wybieranych trybów czasowych w jednym module na szynę DIN. Od krótkich impulsów 0,1 sekundy do opóźnień czterogodzinnych, dostosowuje się do szaf sterowniczych, oświetlenia klatek schodowych, wentylacji i sekwencjonowania przemysłowego bez wymiany sprzętu. Bezpotencjałowy styk przełączny obsługuje obciążenia rezystancyjne do 10 A, a szeroka cewka 230 V AC akceptuje bezpośrednio sieć 50 lub 60 Hz.

Najważniejsze cechy

• 10 wybieranych funkcji: opóźnienie załączenia, opóźnienie wyłączenia, impuls, migacz i inne
• Szeroki zakres czasowy: od 0,1 s do 14 400 s (4 h) za pomocą pokrętła z przodu
• 1 styk przełączny (SPDT) ze stykami AgSnO2 dla długiej żywotności
• Zdolność przełączania 10 A / 250 V AC, minimalne obciążenie 100 mW
• Kompaktowa obudowa na szynę DIN 1 TE (18 mm), zaciski śrubowe
• Stopień ochrony IP20, zakres temperatur pracy od -20 °C do +50 °C

W codziennym użytkowaniu

Ustaw funkcję i czas za pomocą wyraźnie oznaczonych selektorów obrotowych, a następnie obserwuj, jak dioda LED wskazuje stan przekaźnika. Pobór mocy w trybie czuwania wynosi tylko 0,8 W, wzrastając do około 4 W podczas pracy. Przekaźnik jest przeznaczony do paneli sterowniczych, gdzie miejsce jest ograniczone, ale niezawodność jest nie do negocjacji: materiał styków jest odporny na zgrzewanie, a żywotność mechaniczna sięga 10 milionów operacji. Dla konstruktorów maszyn i elektryków MFZ12DX-230V oznacza, że jeden element magazynowy pokrywa wiele zadań czasowych.

Pełna specyfikacja

• Typ produktu: Wielofunkcyjny przekaźnik czasowy
• Napięcie robocze: 230 V AC
• Częstotliwość: 50/60 Hz
• Zakres czasowy: 0,1 s – 14 400 s (4 h)
• Liczba funkcji: 10
• Wyjście: 1 styk przełączny (SPDT), bezpotencjałowy
• Materiał styków: AgSnO2
• Zdolność przełączania (obciążenie rezystancyjne): 10 A / 250 V AC
• Minimalna moc przełączania: 100 mW
• Montaż: szyna DIN (szerokość 1 TE / 18 mm)
• Podłączenie: zaciski śrubowe
• Pobór mocy: czuwanie ok. 0,8 W, aktywny ok. 4 W
• Klasa ochrony: IP20
• Temperatura pracy: od -20 °C do +50 °C
• Temperatura przechowywania: od -25 °C do +70 °C
• Żywotność elektryczna (obciążenie rezystancyjne): ok. 100 000 operacji
• Żywotność mechaniczna: ok. 10 000 000 operacji
• Napięcie izolacji: 2000 V AC
• Wskaźnik LED: Tak

Uwaga końcowa

Jeden moduł, dziesięć funkcji czasowych i styk, który obsługuje rzeczywiste obciążenia — MFZ12DX-230V to pragmatyczny wybór do zadań czasowych w szafach sterowniczych.
