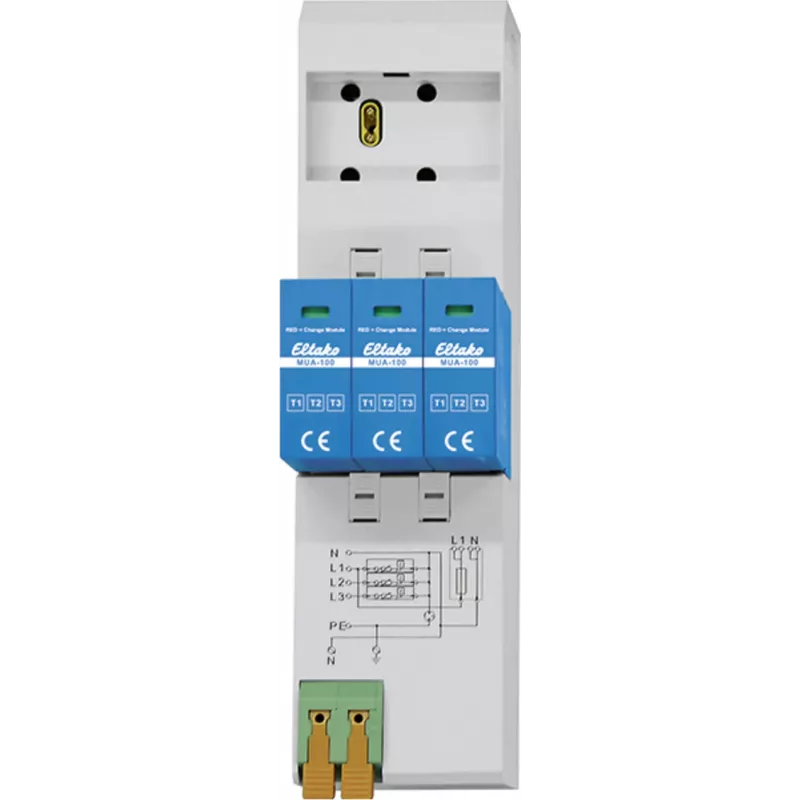

Eltako MUA-100 Modułowy ogranicznik przepięć Typ 1+2+3, 4-biegunowy, prąd udarowy 12,5kA, szyna DIN

Przy całkowitym prądzie udarowym 50 kA (10/350 µs) i poziomie ochrony napięciowej poniżej 1,5 kV, Eltako MUA-100 zapewnia bezkompromisową ochronę przed przepięciami przejściowymi w niskonapięciowych systemach rozdzielczych. Ten modułowy ogranicznik przepięć łączy ochronę Typu 1, 2 i 3 w jednym 4-biegunowym urządzeniu, co czyni go idealnym rozwiązaniem do instalacji, gdzie przestrzeń i niezawodność są kluczowe.

Przegląd

Eltako MUA-100 (model 28380000) to kombinowany ogranicznik przepięć i przepięć piorunowych przeznaczony do sieci TN-S, TT i TN-C. Zapewnia solidną ochronę instalacji 230/400 V AC, z nominalnym prądem wyładowczym 20 kA (8/20 µs) na biegun i prądem udarowym 12,5 kA (10/350 µs) na biegun. Urządzenie jest przeznaczone do montażu na szynie DIN (35 mm), zajmuje tylko 4 TE (72 mm) szerokości i posiada wizualną sygnalizację stanu umożliwiającą szybkie wykrywanie usterek.

Co wyróżnia ten produkt

• Połączona ochrona Typu 1+2+3 w jednym kompaktowym module
• Wysoka odporność na prąd udarowy: 12,5 kA na biegun (10/350 µs)
• Niski poziom ochrony napięciowej (< 1,5 kV) dla wrażliwych urządzeń
• Szybki czas reakcji poniżej 25 ns
• Szeroki zakres temperatur pracy od -40°C do +80°C
• Wizualna sygnalizacja stanu zielony/czerwony dla łatwego monitorowania

Dane techniczne

• Typ ochrony: kombinowany ogranicznik Typ 1+2+3
• Systemy sieciowe: TN-S, TT, TN-C
• Napięcie znamionowe (Un): 230/400 V AC
• Maksymalne ciągłe napięcie pracy (Uc): 280 V AC
• Nominalny prąd wyładowczy (In): 20 kA (8/20 µs) na biegun
• Prąd udarowy (Iimp): 12,5 kA (10/350 µs) na biegun
• Całkowity prąd udarowy (Iimp całkowity): 50 kA (10/350 µs)
• Poziom ochrony napięciowej (Up): < 1,5 kV
• Czas reakcji: < 25 ns
• Liczba biegunów: 4-biegunowy (3P+N)
• Typ montażu: szyna DIN (35 mm)
• Szerokość modułu: 4 TE (72 mm)
• Zdolność zwarciowa (Isccr): 50 kA
• Maksymalny bezpiecznik zapasowy: 160 A gG
• Zakres temperatur pracy: -40°C do +80°C
• Sygnalizacja stanu: wizualna (zielony/czerwony)
• Klasa ochrony: IP20

Nasza ocena

Eltako MUA-100 to wysokowydajne rozwiązanie ochrony przepięciowej do wymagających instalacji elektrycznych. Połączona klasyfikacja Typu 1+2+3, wysokie zdolności wyładowcze i kompaktowa konstrukcja czynią go niezawodnym wyborem do ochrony wrażliwych urządzeń przed przepięciami piorunowymi i łączeniowymi.
