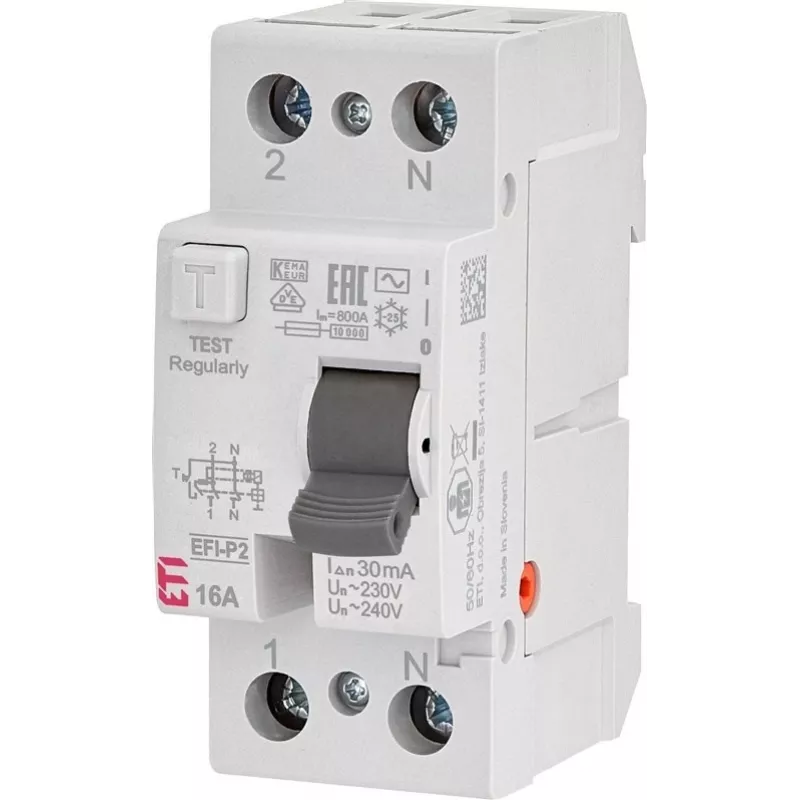

ETI EFI-P2 Wyłącznik różnicowoprądowy 2P 16A 30mA Typ A

Usterki elektryczne mogą spowodować poważne obrażenia lub pożar. Wyłącznik różnicowoprądowy (RCCB) ETI EFI-P2 wykrywa prądy upływowe już od 30 mA i natychmiast odłącza obwód, chroniąc ludzi i mienie przed zagrożeniami porażenia prądem i uszkodzenia izolacji.

Dla kogo jest przeznaczony

Ten wyłącznik RCCB jest niezbędny w instalacjach mieszkaniowych, komercyjnych i lekkich przemysłowych. Elektrycy, producenci rozdzielnic i technicy utrzymania ruchu docenią jego niezawodną ochronę, kompaktowe wymiary i zgodność z międzynarodowymi normami bezpieczeństwa.

Główne cechy

• Konstrukcja 2-biegunowa dla obwodów jednofazowych 230 V AC
• Prąd znamionowy 16 A, odpowiedni do typowych obwodów gniazd i oświetlenia
• Czuły próg wyzwalania 30 mA dla ochrony osobistej
• Typ A: reaguje na prądy różnicowe przemienne i pulsujące stałe
• Wyzwalanie natychmiastowe dla szybkiego odłączenia
• Montaż na szynie DIN, szerokość tylko 2 moduły
• Duże zaciski przyjmują przewody do 25 mm²
• Wysoki znamionowy prąd zwarciowy warunkowy 10 kA
• Zgodność z IEC/EN 61008-1

Specyfikacje

• Typ urządzenia: Wyłącznik różnicowoprądowy (RCCB)
• Liczba biegunów: 2P
• Prąd znamionowy (In): 16 A
• Znamionowy prąd różnicowy zadziałania (IΔn): 30 mA
• Typ prądu różnicowego: A
• Napięcie znamionowe (Un): 230 V AC
• Cięstotliwość znamionowa: 50/60 Hz
• Znamionowy prąd zwarciowy warunkowy (Inc): 10 kA
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Znamionowe napięcie izolacji (Ui): 500 V
• Typ montażu: Szyna DIN (35 mm)
• Zdolność zacisków: 1-25 mm² (drut/linka)
• Moment dokręcania: 2.5 Nm
• Stopień ochrony (zaciski): IP20
• Stopień ochrony (obudowa): IP40
• Temperatura pracy: -25°C do +55°C
• Normy: IEC/EN 61008-1
• Charakterystyka wyzwalania: Natychmiastowa
• Szerokość modułu: 2 moduły

Wskazówki

Zawsze instaluj ten wyłącznik RCCB za odpowiednim wyłącznikiem nadprądowym (MCB) w celu ochrony przeciążeniowej. Regularnie testuj urządzenie za pomocą wbudowanego przycisku testowego, aby zapewnić prawidłowe działanie. W obwodach z elementami DC, takimi jak ładowarki EV lub falowniki PV, rozważ wyłącznik typu B, jeśli jest wymagany.
