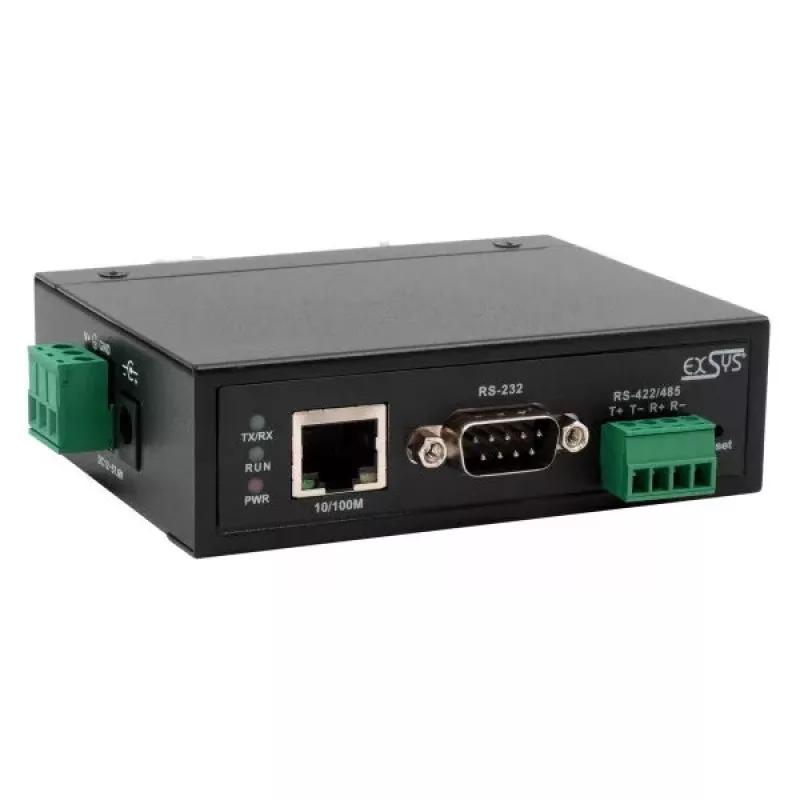

EXSYS EX-61001 serwer szeregowy RS-232/422/485 DC 12-48V

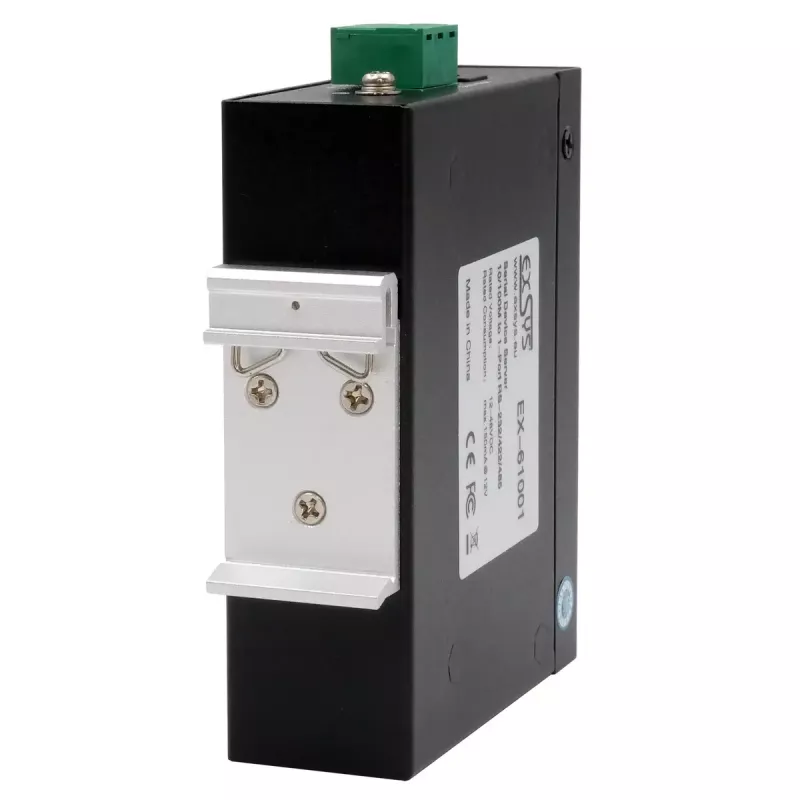

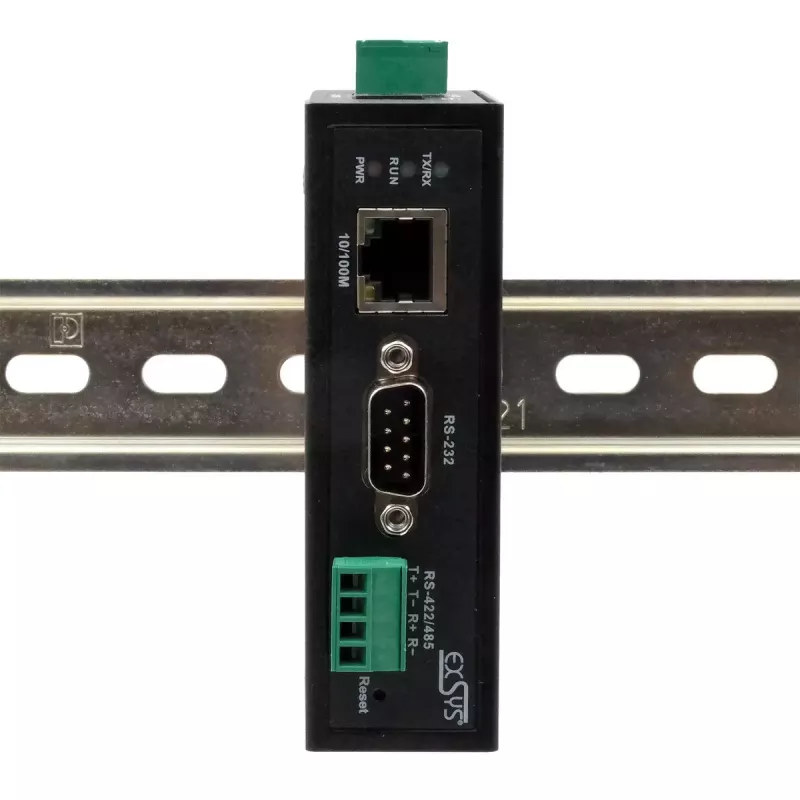

EXSYS EX-61001 to wieloprotokołowy serwer urządzeń szeregowych, który umożliwia integrację sprzętu szeregowego RS-232, RS-422 i RS-485 z siecią Ethernet opartą na protokole IP. Urządzenie zapewnia bezpośredni dostęp sieciowy do takich urządzeń, jak terminale płatnicze, czytniki kodów kreskowych, czujniki, przyrządy pomiarowe, systemy ważące i sterowniki CNC. Obsługuje zasilanie prądem stałym w zakresie 12–48 V i ma kompaktową metalową obudowę o stopniu ochrony IP30. Wymiary fizyczne to 100,2 mm (szer.) × 80,3 mm (gł.) × 48,3 mm (wys.).

Zalety

EXSYS EX-61001 obsługuje wiele standardów szeregowych (RS-232/422/485) oraz szeroki zestaw trybów pracy, w tym TCP Server, TCP Client, UDP, VCOM, Remote Pair Master/Slave, Modbus Server i Modbus Client, co umożliwia elastyczną integrację z istniejącymi architekturami sieciowymi. Konfiguracja za pomocą przeglądarki internetowej upraszcza instalację i zarządzanie. Metalowa obudowa i stopień ochrony IP30 zapewniają mechaniczną ochronę odpowiednią dla środowisk przemysłowych, a szeroki zakres wejściowego napięcia stałego (12–48 V) pozwala na stosowanie z różnymi systemami zasilania.

Zastosowanie

• Integracja terminali płatniczych z sieciami Ethernet
• Podłączanie skanerów kodów kreskowych i czujników do zbierania danych
• Łączenie urządzeń pomiarowych i systemów ważących z serwerami centralnymi
• Podłączanie sterowników CNC i sprzętu automatyki przemysłowej

Kluczowe specyfikacje

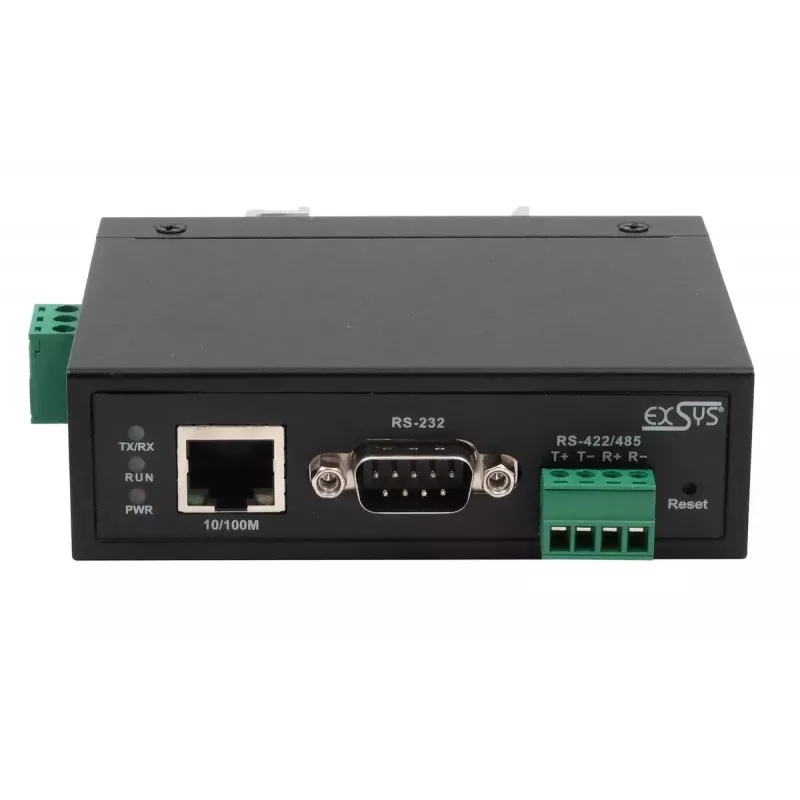

• Obsługiwane interfejsy szeregowe: RS-232, RS-422, RS-485
• Interfejs sieciowy: Ethernet (TCP/UDP)
• Tryby pracy: TCP Server, TCP Client, UDP, VCOM, Remote Pair Master/Slave, Modbus Server, Modbus Client
• Zasilanie wejściowe: DC 12–48 V
• Napięcie wyjściowe: 12 V
• Obudowa: metalowa, IP30
• Wymiary: 100,2 × 80,3 × 48,3 mm (szer. × gł. × wys.)
• Marka: Exsys; MPN: EX-61001; EAN: 4718359610011

Sposób użycia

Podłącz urządzenie szeregowe do odpowiedniego portu RS-232/422/485 i podłącz EX-61001 do sieci Ethernet za pomocą standardowego kabla Ethernet. Doprowadź zasilanie prądem stałym w zakresie 12–48 V. Uzyskaj dostęp do interfejsu konfiguracyjnego urządzenia za pomocą przeglądarki internetowej i wybierz wymagany tryb pracy (na przykład TCP Server dla połączeń przychodzących lub Modbus Server, aby udostępnić urządzenia szeregowe przez Modbus TCP). Zapisz ustawienia i sprawdź komunikację między urządzeniem szeregowym a systemami hosta w wybranym trybie sieciowym.

Zalecenia

W celu zapewnienia niezawodnego działania w środowiskach przemysłowych zamontuj urządzenie w wentylowanym miejscu i zastosuj odpowiednie zabezpieczenia przeciwprzepięciowe na liniach zasilających i sieciowych. Wybierz interfejs szeregowy i tryb pracy odpowiadające podłączonemu urządzeniu i topologii sieci oraz upewnij się, że oprogramowanie sprzętowe jest aktualizowane zgodnie z procedurami dostawcy.
