Extralink CAT6A F/FTP kabel instalacyjny wewnętrzny skrętka 305 m EX.96624

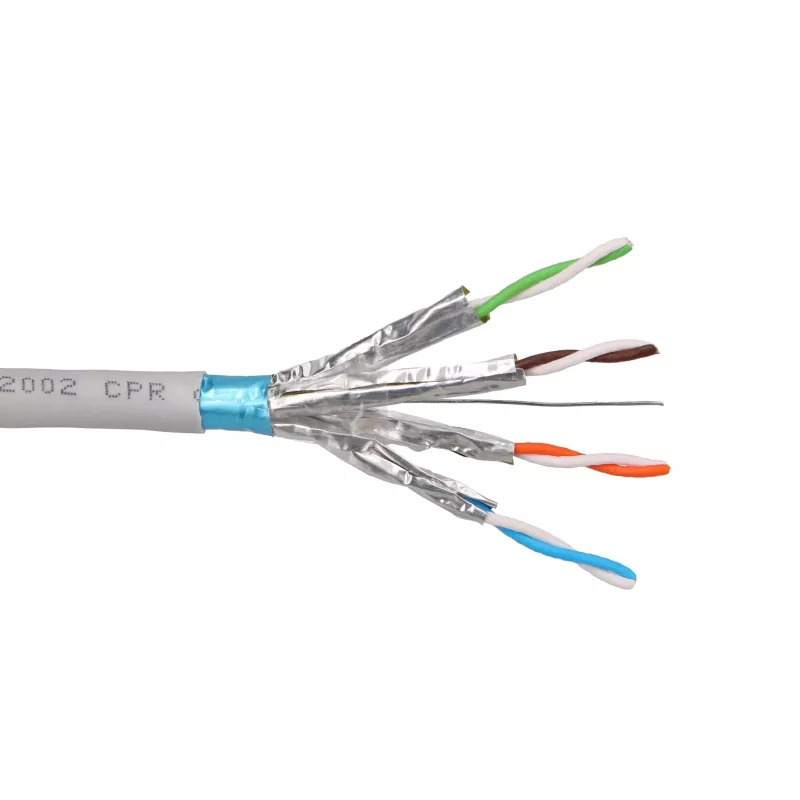

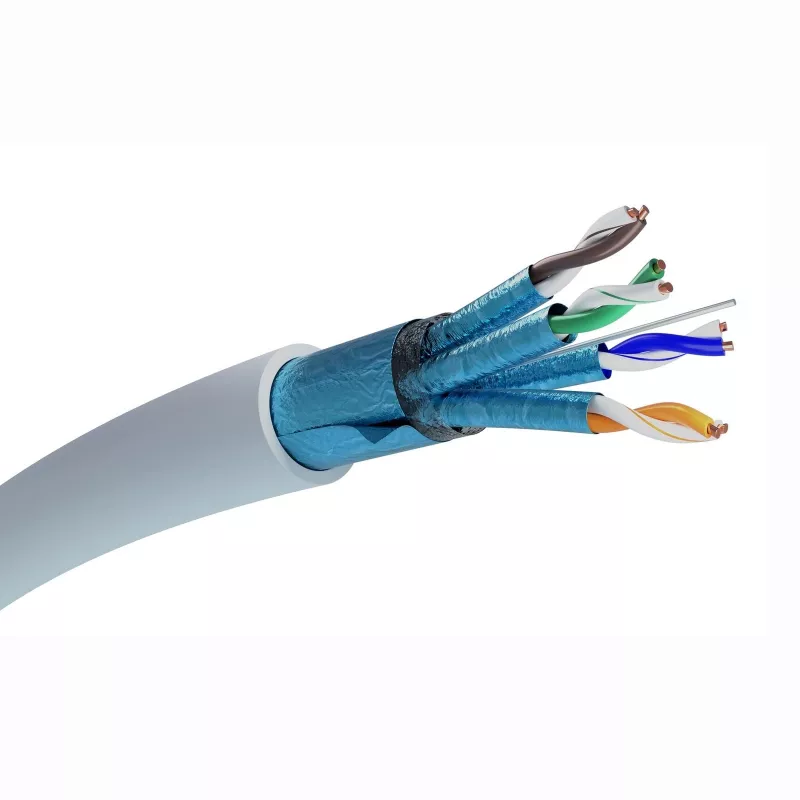

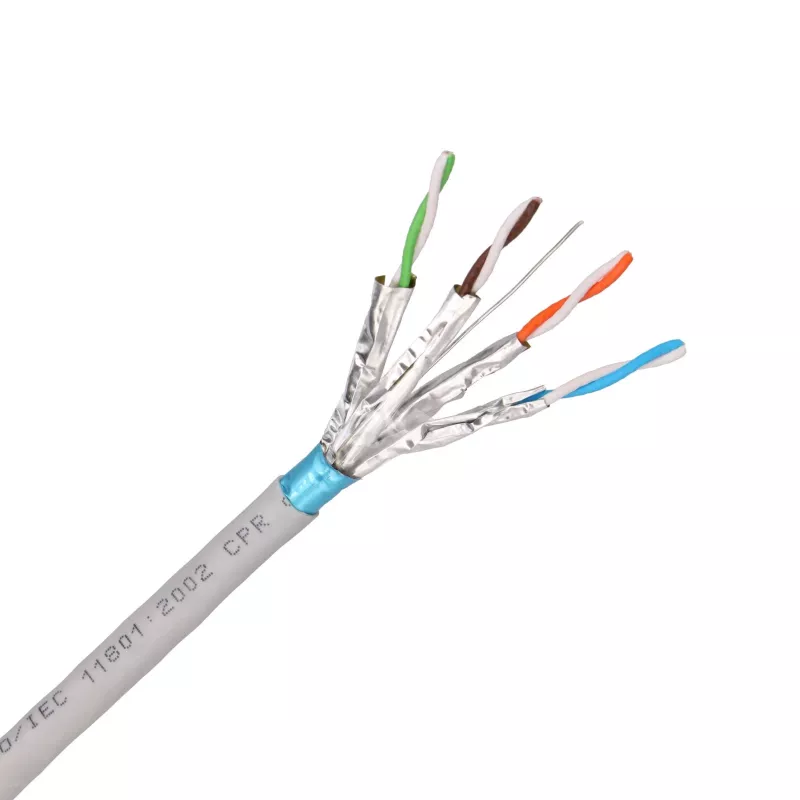

Kabel Extralink EX.96624 to w pełni ekranowany (F/FTP) wewnętrzny kabel instalacyjny kategorii 6A, dostarczany na szpuli typu pull-box o długości 305 m (1000 stóp). Każda z czterech par skręconych jest indywidualnie owinięta folią aluminiową, a cały rdzeń jest zamknięty w drugim, ogólnym ekranie z folii aluminiowej wraz z przewodem drenażowym (uziemiającym), co daje konstrukcję F/FTP charakterystyczną dla tego modelu. Jest przeznaczony do stałego okablowania strukturalnego wewnątrz budynków i obsługuje 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie Cat6A do 500 MHz.

Zalety

Podwójne ekranowanie foliowe tłumi przesłuchy zewnętrzne i zewnętrzne zakłócenia elektromagnetyczne, co czyni ten kabel lepszym wyborem niż nieekranowane typy w gęstych wiązkach kabli, trasach w pobliżu linii energetycznych i środowiskach o dużym poziomie zakłóceń elektrycznych. Lite przewody z gołej miedzi utrzymują niską rezystancję DC i stabilną wydajność sygnału na długich łączach, a ognioodporna powłoka LSZH (Low Smoke Zero Halogen) emituje minimalną ilość dymu i żadnych toksycznych gazów halogenowych w przypadku pożaru, co sprawdza się w biurach, budynkach użyteczności publicznej i innych zajętych pomieszczeniach. Opakowanie typu pull-box umożliwia płynne odwijanie kabla bez plątania i załamywania.

Zastosowanie

• Stałe okablowanie strukturalne w biurach, serwerowniach i budynkach komercyjnych
• Szkielety 10 Gigabit Ethernet i szybkie łącza stacji roboczych
• Instalacje narażone na EMI, gęste wiązki lub pobliskie okablowanie sieciowe
• Podłączanie ekranowanych paneli krosowych, gniazd sieciowych i modułów keystone
• Trasy kamer IP, punktów dostępowych i urządzeń PoE wymagających ekranowania

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96624
• EAN: 5904960296624
• Standard kabla: Cat6a (kategoria 6A)
• Ekranowanie: F/FTP (każda para ekranowana folią plus ogólny ekran foliowy z przewodem drenażowym)
• Przewód: lita goła miedź (CU), 23 AWG
• Pary: 4 pary skręcone (8 przewodów)
• Izolacja: dielektryk HDPE
• Powłoka: LSZH (Low Smoke Zero Halogen), do użytku wewnętrznego
• Pasmo: do 500 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T)
• Impedancja falowa: 100 Ω

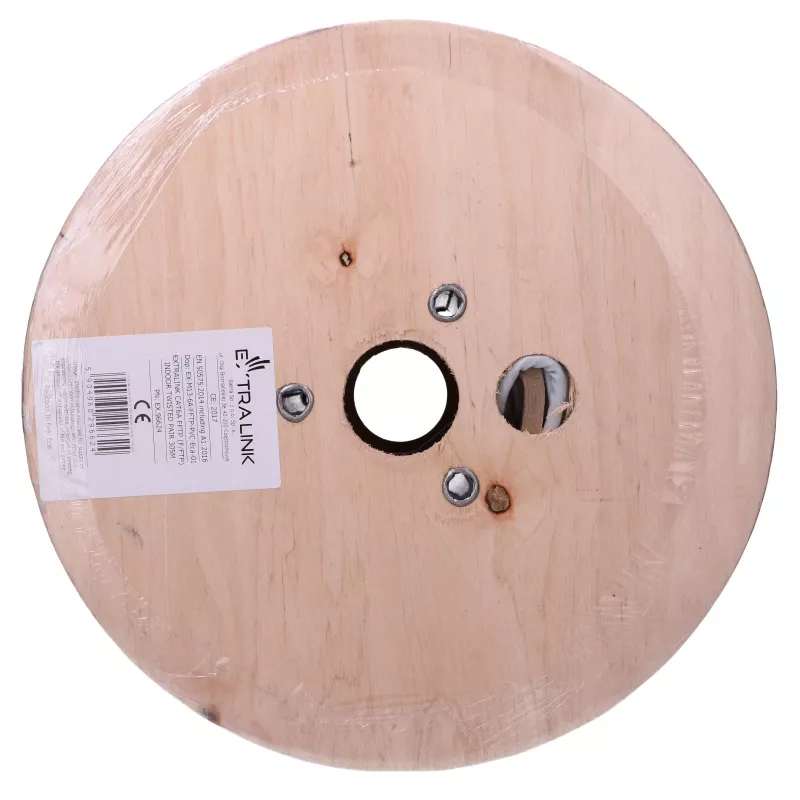

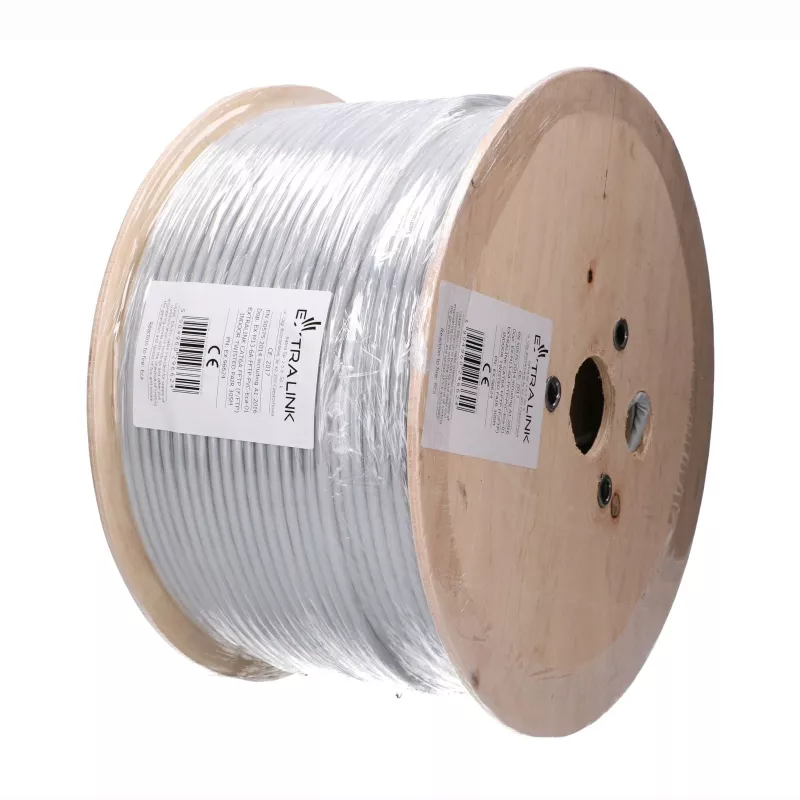

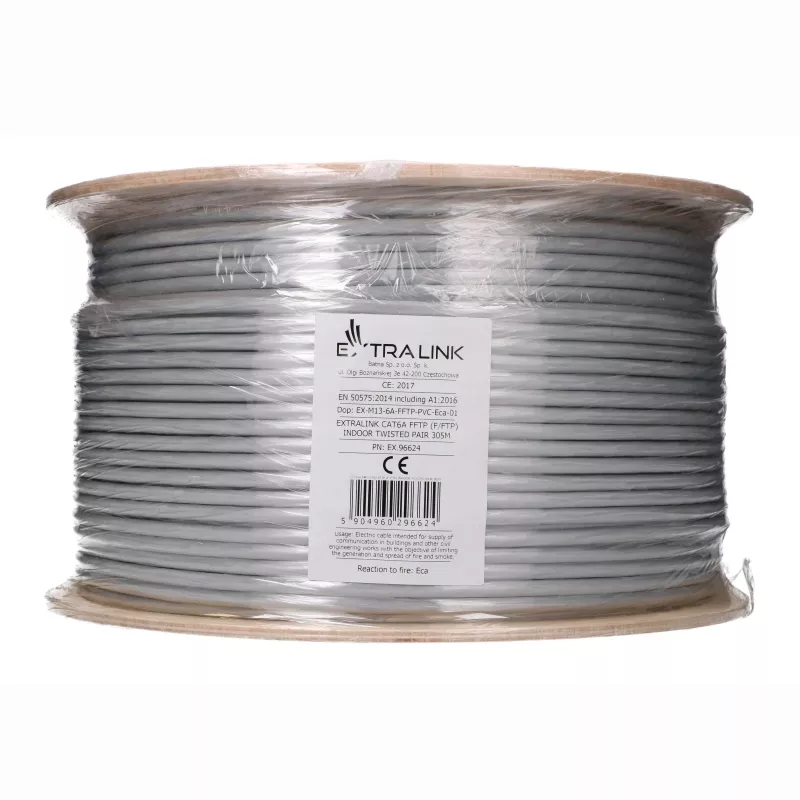

• Długość: 305 m (1000 stóp) szpula pull-box

Sposób użycia

Odmierz wymaganą długość bezpośrednio z pudełka, prowadząc kabel wzdłuż zaplanowanej trasy, unikając ostrych zagięć poniżej minimalnego promienia gięcia kabla. Przytnij na długość, zdejmij powłokę LSZH, odchyl ogólny ekran foliowy i podłącz przewód drenażowy do uziemienia w panelu krosowym, następnie rozkręć każdą parę minimalnie i zakończ na ekranowanych gniazdach keystone Cat6A lub Cat6, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Zachowaj ciągłość ekranu od końca do końca i podłącz ekran do uziemienia w szafie, aby w pełni wykorzystać zalety F/FTP. Po instalacji przetestuj każde łącze certyfikowanym testerem kabli, aby potwierdzić prawidłowe okablowanie i wydajność Cat6A.

Zalecenia

Aby zapewnić niezawodną pracę 10 Gigabit, utrzymuj poszczególne trasy w granicach 100 m kanału, używaj ekranowanych (STP) złączy i gniazd w całym łączu oraz uziemiaj ekran na jednym lub obu końcach zgodnie z przyjętym schematem. Zachowaj skręcenie par jak najbliżej punktu zakończenia, unikaj prowadzenia kabla równolegle do linii energetycznych i certyfikuj każdą zainstalowaną trasę zgodnie z ISO/IEC 11801 Class EA przed oddaniem do użytku.
