Extralink CAT6A FTP (F/UTP) outdoor twisted pair cable with gel 305 m EX.96587

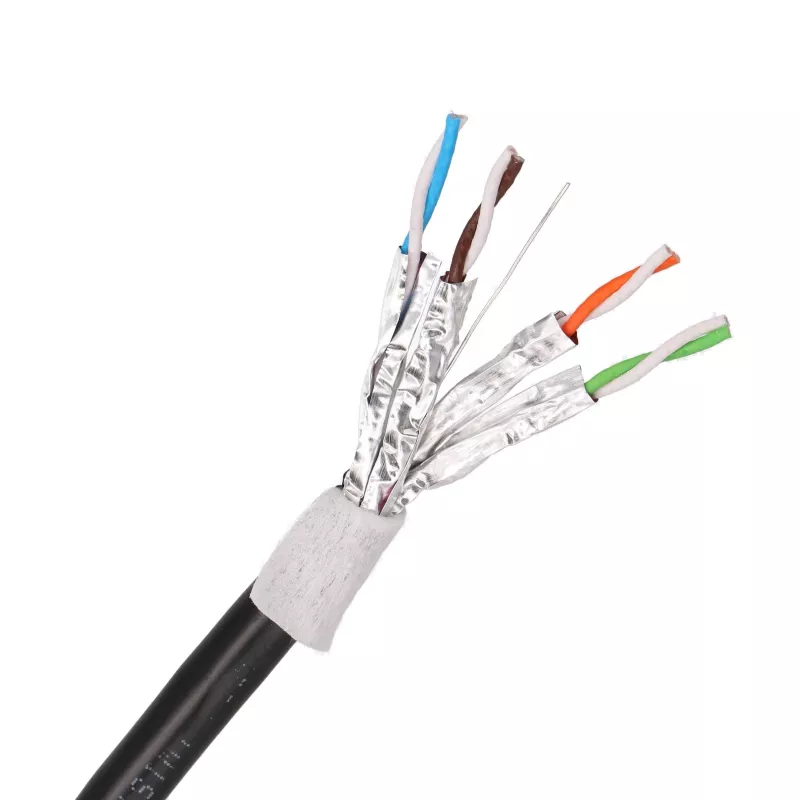

Kabel instalacyjny Extralink EX.96587 to kategoria 6A, ekranowany folią (F/UTP), zewnętrzny, skrętkowy, dostarczany na bębnie 305 m (1000 stóp). Cztery nieekranowane pary skręcone są zamknięte w pojedynczej folii aluminiowej z przewodem odwadniającym (uziemiającym), a rdzeń jest wypełniony żelem blokującym wodę i owinięty taśmą wodoodporną pod płaszczem z polietylenu (PE) odpornego na promieniowanie UV. Ta uszczelniona, wypełniona żelem konstrukcja umożliwia prowadzenie kabla na zewnątrz, pod ziemią lub w wilgotnych kanałach, a także obsługuje 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie Cat6A do 500 MHz.

Zalety

Wypełnienie żelowe i taśma wodoodporna blokują wnikanie wilgoci na długości kabla, dzięki czemu łącze działa nawet po zakopaniu, w kanałach lub narażone na deszcz, a wytrzymały zewnętrzny płaszcz PE jest odporny na promieniowanie UV i szeroki zakres temperatur, co zapewnia długą żywotność na zewnątrz. Ekran z folii (F/UTP) tłumi zewnętrzne zakłócenia elektromagnetyczne i chroni szybki sygnał na długich dystansach, a lite przewody z gołej miedzi utrzymują niską rezystancję DC dla stabilnej transmisji. Kabel jest również wstecznie kompatybilny z urządzeniami Cat6 i Cat5e, co czyni go przyszłościowym szkieletem dla łączy zewnętrznych.

Zastosowanie

• Zewnętrzna okablowanie strukturalne między budynkami, masztami i budynkami gospodarczymi
• Bezpośrednie zakopywanie i kanały podziemne (wypełnione żelem, blokowane przed wodą)
• Szkielety 10 Gigabit Ethernet i szybkie łącza punkt-punkt
• Zewnętrzne kamery IP, bezprzewodowe punkty dostępowe i urządzenia PoE
• Zasilanie zewnętrznych paneli krosowych, gniazd sieciowych i modułów keystone

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96587
• EAN: 5904960296587
• Standard kabla: Cat6a (kategoria 6A), klasa EA
• Ekranowanie: F/UTP (folia aluminiowa z przewodem odwadniającym, pary nieekranowane)
• Żyła: lita goła miedź (CU), 23 AWG
• Pary: 4 pary skręcone (8 żył)
• Izolacja: dielektryk PE / HDPE
• Płaszcz: polietylen (PE), odporny na UV, wypełniony żelem z taśmą wodoodporną (zewnętrzny)
• Pasmo: do 500 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T); także 2.5G/5GBASE-T
• Impedancja falowa: 100 Ω
• Normy: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568-C.2, IEC 61156-5, EN 50288-6-1

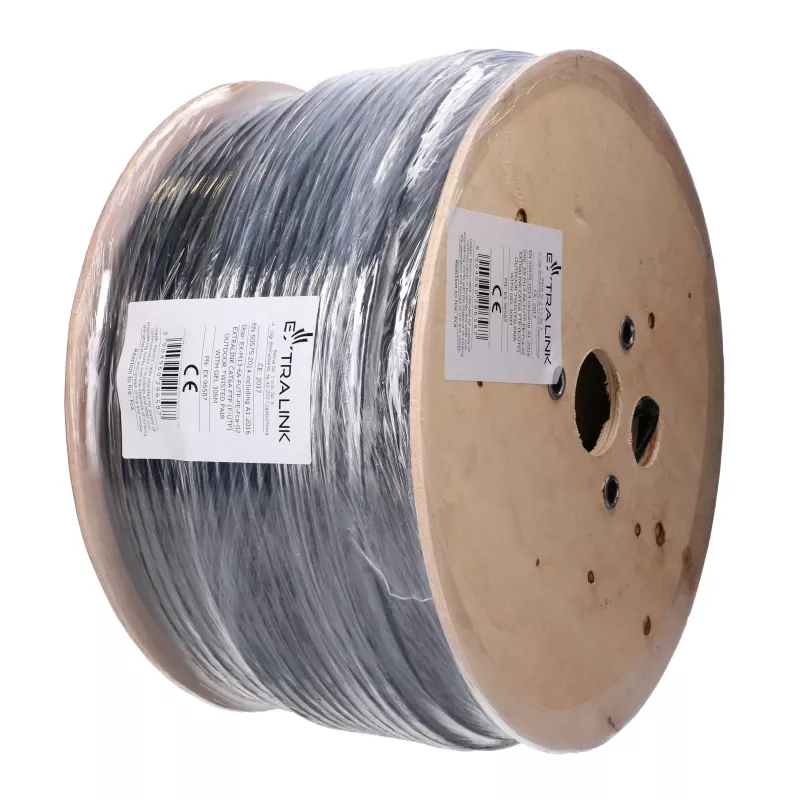

• Długość: 305 m (1000 stóp) na bębnie

Jak używać

Odwinąć wymaganą długość z bębna wzdłuż planowanej trasy zewnętrznej lub podziemnej, zachowując minimalny promień gięcia i unikając ostrych załamań. Przyciąć na długość, zdjąć płaszcz PE, wytrzeć żel, odwinąć ekran foliowy i podłączyć przewód odwadniający do uziemienia w panelu krosowym, następnie rozkręcić każdą parę minimalnie i zakończyć na gniazdach keystone Cat6A lub Cat6, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Zachować ciągłość ekranu i uziemić ekran w szafie, a każde zewnętrzne wejście uszczelnić lub zastosować dławik, aby zapobiec przedostawaniu się wody. Po instalacji przetestować każde łącze certyfikowanym testerem kabli, aby potwierdzić okablowanie i wydajność Cat6A.

Zalecenia

Dla niezawodnej pracy 10 Gigabit należy utrzymywać poszczególne odcinki w granicach 100 m kanału, stosować zewnętrzne ekranowane złącza i obudowy oraz uziemić ekran foliowy zgodnie z planem połączeń. Zabezpieczyć oba końce przed wilgocią za pomocą uszczelnionych dławików lub wodoodpornych puszek, przestrzegać znamionowego promienia gięcia i maksymalnej siły ciągnienia podczas układania, a każdą zainstalowaną trasę certyfikować zgodnie z ISO/IEC 11801 Class EA przed uruchomieniem.
