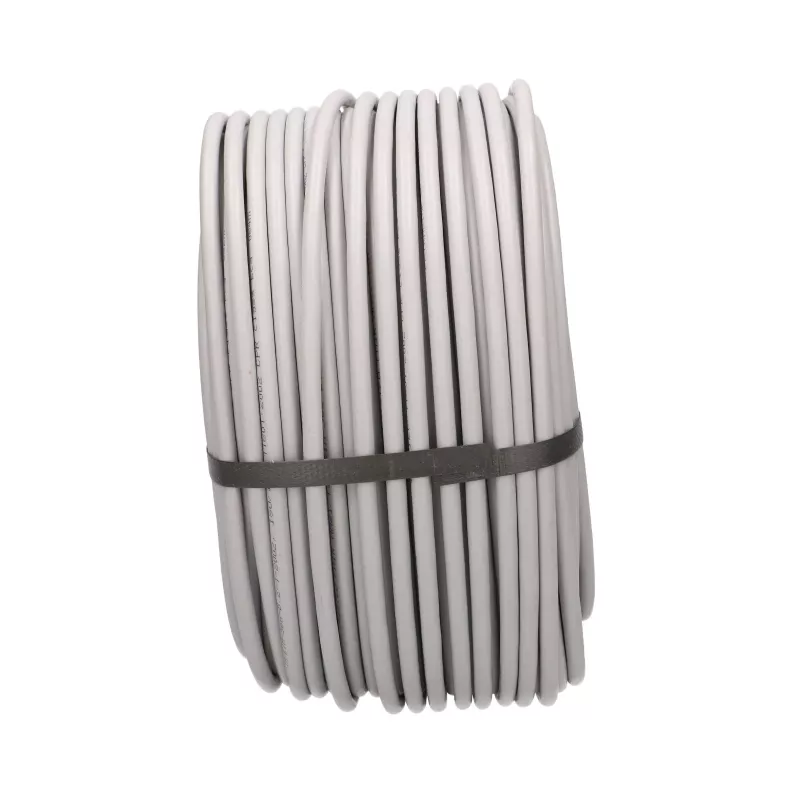

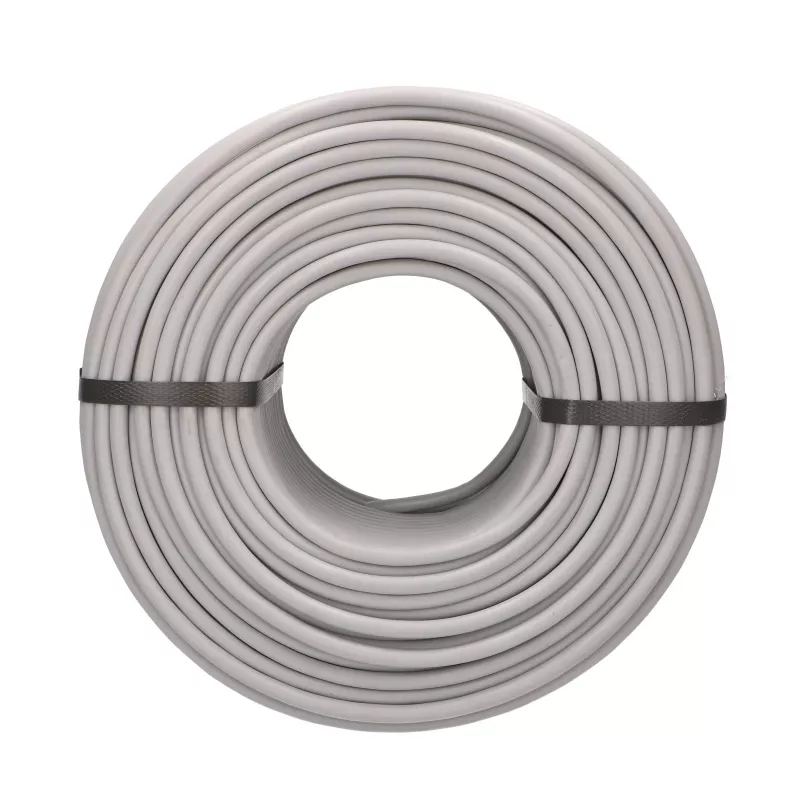

Extralink CAT6A U/UTP indoor twisted pair installation cable 100 m EX.96655

Kabel instalacyjny Extralink EX.96655 to nieekranowany (U/UTP) kabel kategorii 6A z czterema parami skręconymi, przeznaczony do instalacji wewnątrz budynków, dostarczany na szpuli o długości 100 m. Wykonany z litych przewodów miedzianych (goła miedź) oraz plastikowego separatora par (cross-filler), został zaprojektowany do stałego okablowania strukturalnego w budynkach i obsługuje sieci 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie Cat6A do 500 MHz.

Zalety

Lite przewody z gołej miedzi zapewniają niską rezystancję DC i stabilną transmisję sygnału na długich dystansach, a centralny separator par utrzymuje równomierne odstępy między parami, redukując przesłuchy. Kompaktowa długość 100 m ułatwia prowadzenie kabla bez plątania i załamań, co jest wygodne przy prowadzeniu przez ściany, sufity, korytka i rury w mniejszych instalacjach, gdzie pełne pudełko 305 m byłoby zbyt duże. Jako konstrukcja U/UTP kabel jest lekki i łatwy do zakończenia na keystone jackach, panelach krosowych i wtykach RJ45.

Zastosowanie

• Stałe okablowanie strukturalne w biurach, domach i budynkach komercyjnych
• Szkielety 10 Gigabit Ethernet i szybkie łącza stacji roboczych
• Instalacje w ścianach, sufitach, korytkach i rurach
• Podłączenie paneli krosowych, gniazd sieciowych i modułów keystone
• Zasilanie kamer IP, punktów dostępowych i urządzeń PoE

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96655
• EAN: 5904960296655
• Standard kabla: Cat6a (kategoria 6A)
• Ekranowanie: U/UTP (nieekranowana skrętka)
• Przewód: lita goła miedź (CU), 24 AWG
• Pary: 4 pary skręcone (8 przewodów) z plastikowym separatorem par
• Izolacja: dielektryk HDPE
• Płaszcz: PVC, do użytku wewnętrznego
• Impedancja: 100 Ohm
• Pasmo: do 500 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T)
• Klasa kabla: EA (ISO/IEC 11801 Class EA)
• Długość: szpula 100 m

Sposób użycia

Odwinąć wymaganą długość kabla bezpośrednio ze szpuli, prowadząc go wzdłuż zaplanowanej trasy, unikając ostrych zagięć poniżej minimalnego promienia gięcia. Przyciąć na odpowiednią długość, zdjąć płaszcz PVC, minimalnie rozkręcić każdą parę i zakończyć na jackach keystone Cat6A lub Cat6, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Po instalacji przetestować każde łącze certyfikowanym testerem kablowym, aby potwierdzić prawidłowe okablowanie i wydajność Cat6A.

Zalecenia

Dla niezawodnej pracy 10 Gigabit należy utrzymywać pojedyncze odcinki w granicach 100 m kanału, zachować skręcenie par jak najbliżej punktu zakończenia i unikać prowadzenia kabla równolegle do linii energetycznych. Stosować złącza i gniazda kategorii Cat6A w całym łączu oraz certyfikować każdą zainstalowaną trasę do ISO/IEC 11801 Class EA przed oddaniem do użytku.
