Extralink CAT7 S/FTP indoor twisted pair installation cable 305 m EX.96570

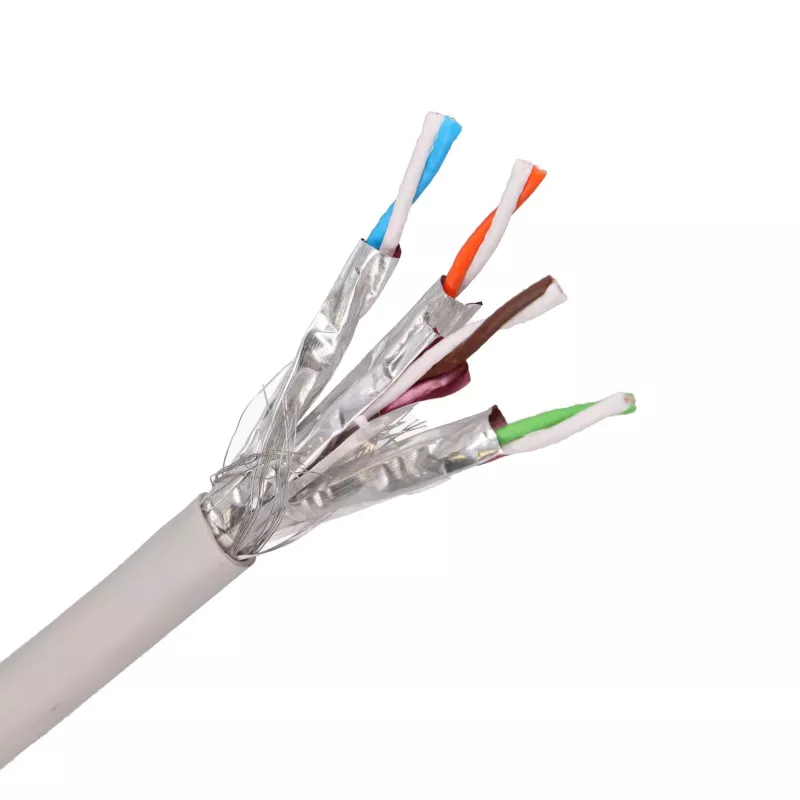

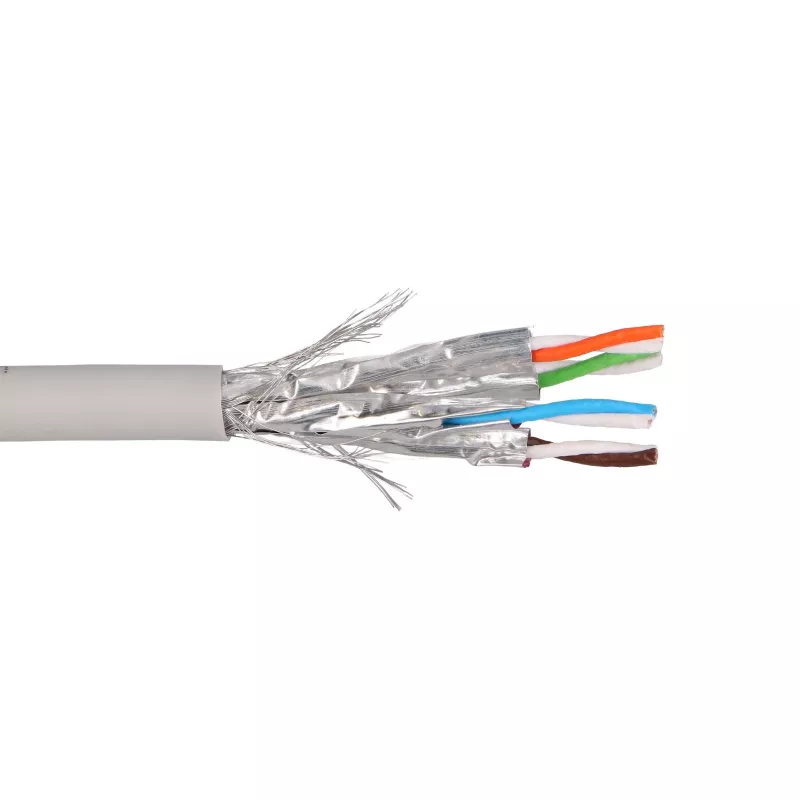

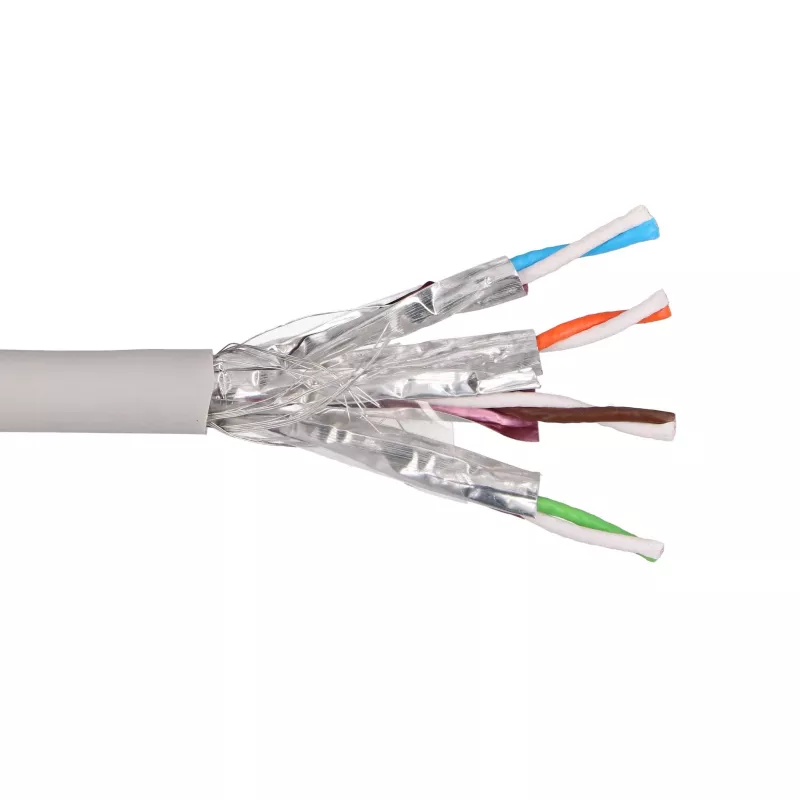

Przewód instalacyjny Extralink EX.96570 to kategoria 7 w pełni ekranowany (S/FTP) wewnętrzny kabel krosowy dostarczany na szpuli typu pull-box o długości 305 m (1000 stóp). Każda z czterech par skręconych jest indywidualnie owinięta folią aluminiową, a cały rdzeń jest zamknięty w ogólnym oplocie wraz z przewodem odprowadzającym (uziemiającym), co stanowi konstrukcję S/FTP. Zaprojektowany do stałego okablowania strukturalnego w budynkach, obsługuje 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie kategorii 7 do 600 MHz i spełnia wymagania klasy F/FA.

Zalety

Połączenie indywidualnie foliowanych par i ogólnego oplotu zapewnia doskonałą ochronę przed przesłuchami zewnętrznymi i zewnętrznymi zakłóceniami elektromagnetycznymi, co czyni go lepszym wyborem niż nieekranowane lub pojedynczo ekranowane typy w gęstych wiązkach kabli, trasach w pobliżu linii energetycznych i środowiskach o dużym poziomie szumów. Lite przewody miedziane utrzymują niską rezystancję DC i stabilną transmisję na długich odcinkach, a ognioodporna powłoka LSZH (Low Smoke Zero Halogen) emituje minimalną ilość dymu i żadnych toksycznych gazów halogenowych w przypadku pożaru, co jest odpowiednie do biur, budynków użyteczności publicznej i innych pomieszczeń. Kabel jest w pełni kompatybilny wstecz z urządzeniami Cat6A, Cat6 i Cat5e, a opakowanie typu pull-box umożliwia płynne podawanie kabla bez plątania i załamywania.

Zastosowanie

• Stałe okablowanie strukturalne w biurach, serwerowniach i budynkach komercyjnych
• Magistrale 10 Gigabit Ethernet i szybkie łącza stacji roboczych
• Instalacje narażone na EMI, gęste wiązki lub pobliskie przewody zasilające
• Podłączanie ekranowanych paneli krosowych, gniazd sieciowych i modułów keystone
• Trasy kamer IP, punktów dostępowych i urządzeń PoE wymagające pełnego ekranowania

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96570
• EAN: 5904960296570
• Standard kabla: Cat7 (kategoria 7), klasa F/FA
• Ekranowanie: S/FTP (każda para ekranowana folią plus ogólny oplot z przewodem odprowadzającym)
• Przewód: lita miedź (CU), 23 AWG
• Pary: 4 pary skręcone (8 przewodów)
• Izolacja: dielektryk PE/HDPE
• Powłoka: LSZH (Low Smoke Zero Halogen), do użytku wewnętrznego
• Pasmo: do 600 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T); także 2,5G/5GBASE-T
• Impedancja charakterystyczna: 100 Ω
• Normy: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

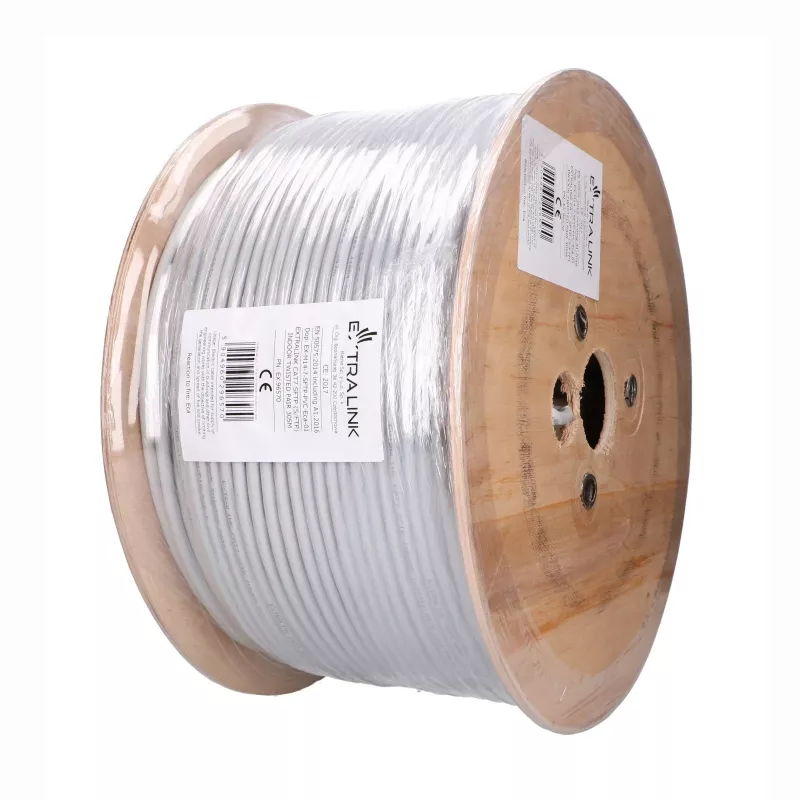

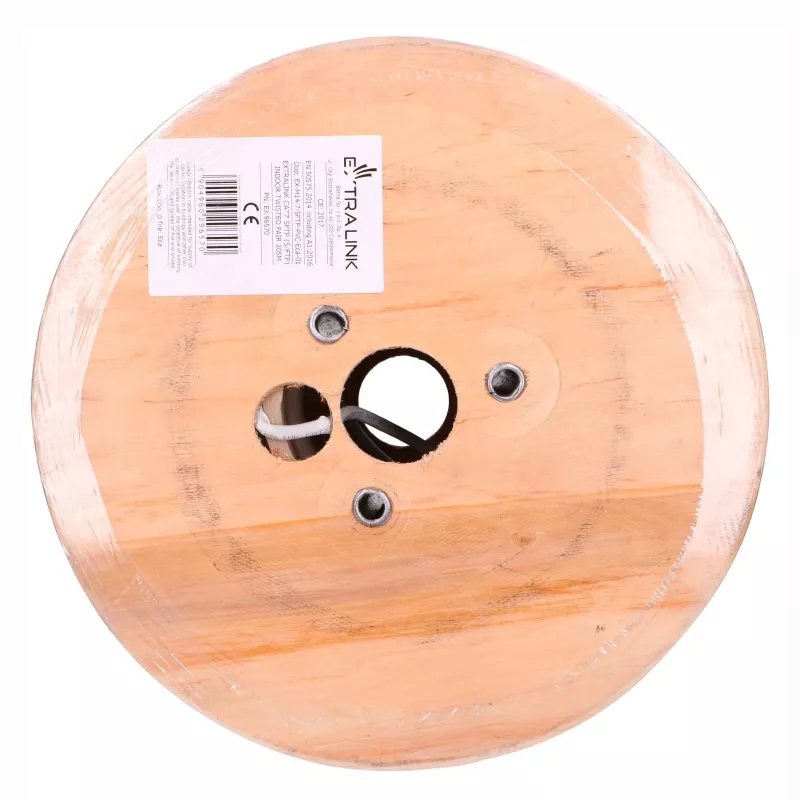

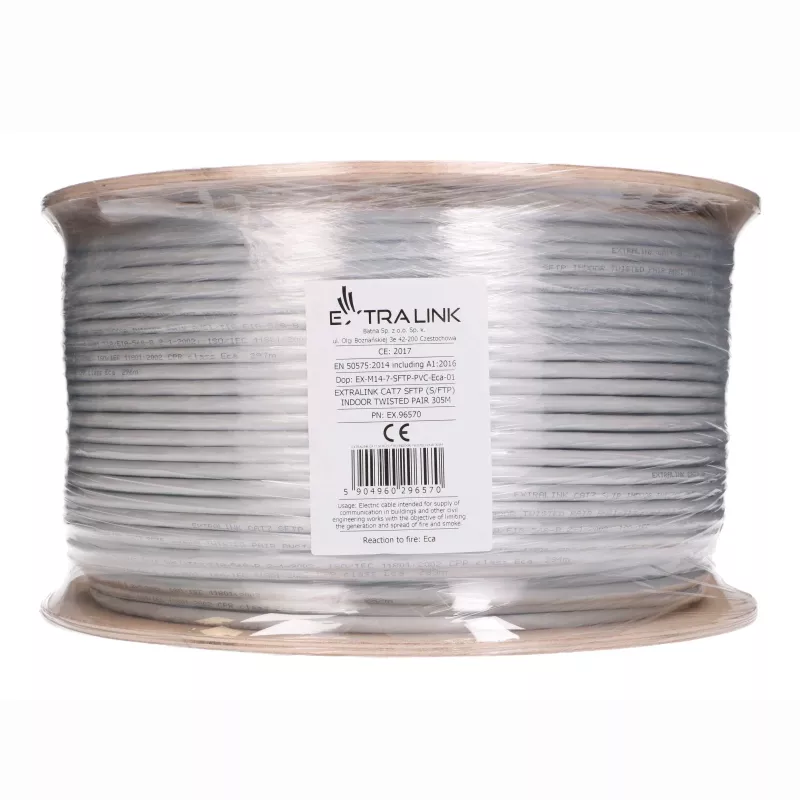

• Długość: 305 m (1000 stóp) szpula pull-box

Sposób użycia

Wyciągnij wymaganą długość bezpośrednio z pudełka, prowadząc kabel wzdłuż zaplanowanej trasy, unikając ostrych zagięć poniżej minimalnego promienia gięcia kabla. Przytnij na wymiar, zdejmij powłokę LSZH, odchyl ogólny oplot i podłącz przewód odprowadzający do uziemienia w panelu krosowym, następnie rozkręć każdą parę minimalnie i zakończ na ekranowanych gniazdach Cat6A lub Cat7, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Zachowaj ciągłość ekranowania od końca do końca i podłącz ekran do uziemienia w szafie, aby w pełni wykorzystać zalety S/FTP. Po instalacji przetestuj każde łącze certyfikowanym testerem kabli, aby potwierdzić prawidłowe okablowanie i wydajność.

Zalecenia

W celu niezawodnej pracy 10 Gigabit utrzymuj poszczególne trasy w granicach 100 m kanału, używaj ekranowanych (STP) złączy i gniazd w całym łączu oraz uziemiaj ekran na jednym lub obu końcach zgodnie ze schematem uziemienia. Zachowaj skręty par jak najbliżej punktu zakończenia, unikaj prowadzenia kabla równolegle do przewodów zasilających i certyfikuj każdą zainstalowaną trasę zgodnie z ISO/IEC 11801 przed uruchomieniem.
