Extralink CAT7 S/FTP kabel instalacyjny wewnętrzny skrętka 100 m EX.96556

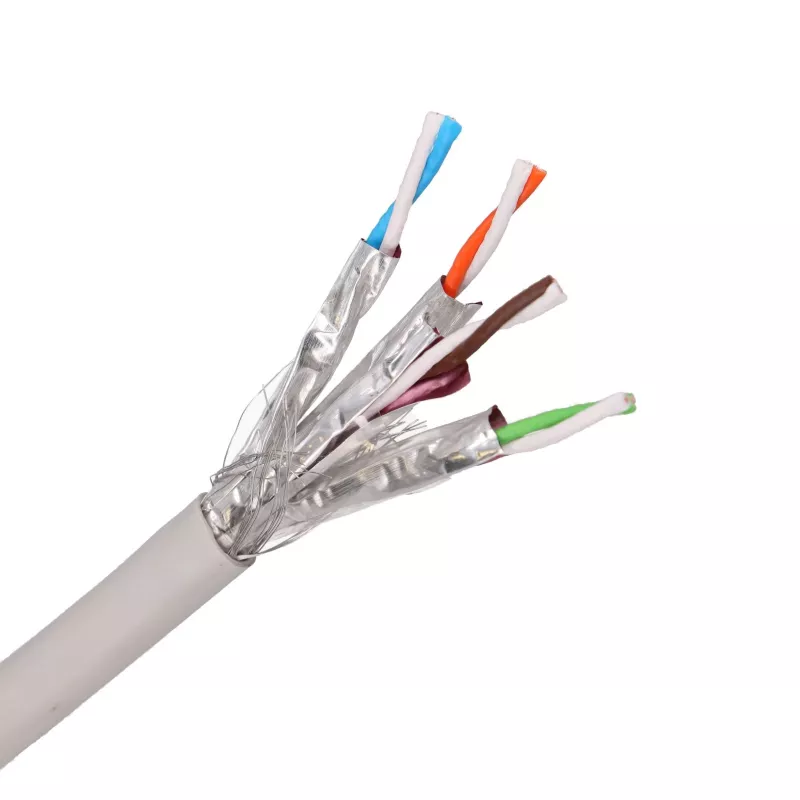

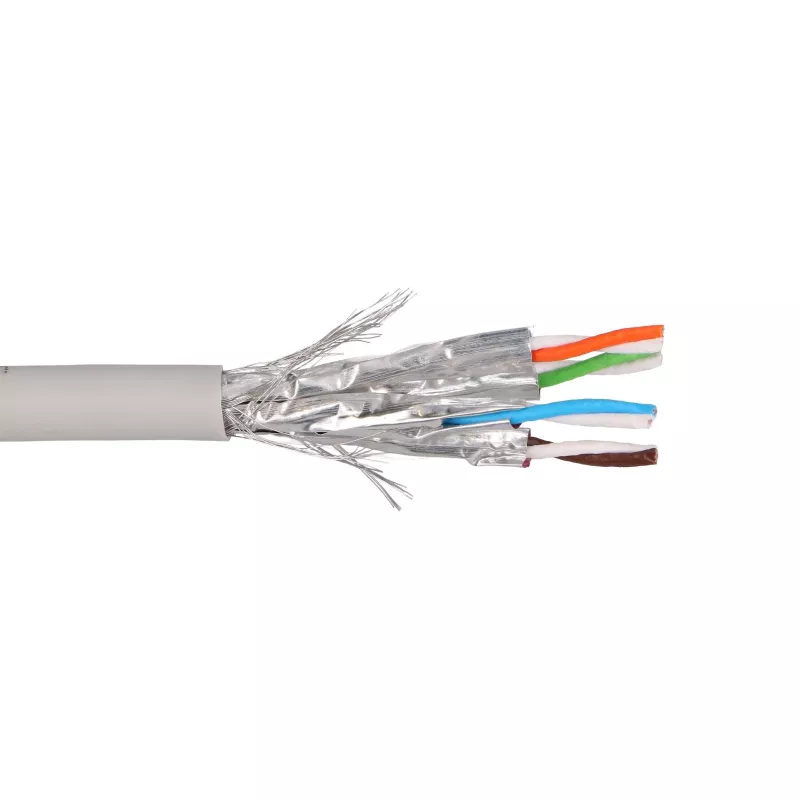

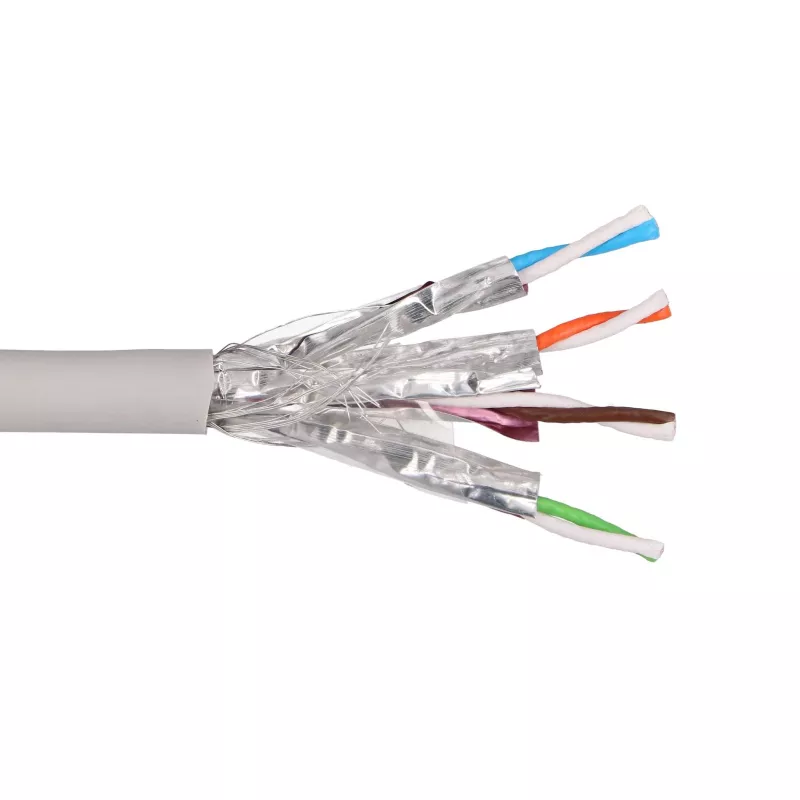

Kabel Extralink EX.96556 to kategoria 7 w pełni ekranowany (S/FTP) wewnętrzny kabel instalacyjny skrętka dostarczany na szpuli 100 m. Każda z czterech par skręconych jest indywidualnie owinięta folią aluminiową, a cały rdzeń jest zamknięty w ogólnym oplocie wraz z przewodem drenującym (uziemiającym), co stanowi konstrukcję definiującą S/FTP. Zaprojektowany do stałego okablowania strukturalnego w budynkach, obsługuje 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie kategorii 7 do 600 MHz i spełnia wydajność klasy F/FA.

Zalety

Połączenie indywidualnie foliowanych par i ogólnego oplotu zapewnia doskonałą ochronę przed przesłuchami zewnętrznymi i zakłóceniami elektromagnetycznymi, co czyni go mocniejszym wyborem niż nieekranowane lub pojedynczo ekranowane typy w gęstych wiązkach kabli, trasach w pobliżu linii energetycznych i środowiskach o dużym poziomie szumów. Lite przewody miedziane utrzymują niską rezystancję DC i stabilną transmisję na długich odcinkach, a ognioodporna powłoka LSZH (Low Smoke Zero Halogen) emituje minimalną ilość dymu i żadnych toksycznych gazów halogenowych w przypadku pożaru, co jest odpowiednie do biur, budynków użyteczności publicznej i innych pomieszczeń. Kabel pozostaje w pełni kompatybilny wstecz z urządzeniami Cat6A, Cat6 i Cat5e, a szpula 100 m to wygodna ilość do okablowania małego biura, jednego piętra lub kilku indywidualnych przyłączy.

Zastosowanie

• Stałe okablowanie strukturalne w biurach, serwerowniach i budynkach komercyjnych
• Szkielety 10 Gigabit Ethernet i szybkie łącza stacji roboczych
• Instalacje narażone na EMI, gęste wiązki lub pobliskie przewody zasilające
• Zasilanie ekranowanych paneli krosowych, gniazd sieciowych i modułów keystone
• Trasy kamer IP, punktów dostępowych i urządzeń PoE wymagających pełnego ekranowania

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96556
• EAN: 5904960296556
• Standard kabla: Cat7 (Kategoria 7), klasa F/FA
• Ekranowanie: S/FTP (każda para ekranowana folią plus ogólny oplot z przewodem drenującym)
• Przewód: lita miedź (CU), 23 AWG
• Pary: 4 pary skręcone (8 przewodów)
• Izolacja: dielektryk PE/HDPE
• Powłoka: LSZH (Low Smoke Zero Halogen), do użytku wewnętrznego, szary
• Pasmo: do 600 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T); również 2.5G/5GBASE-T
• Impedancja charakterystyczna: 100 Ω
• Normy: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

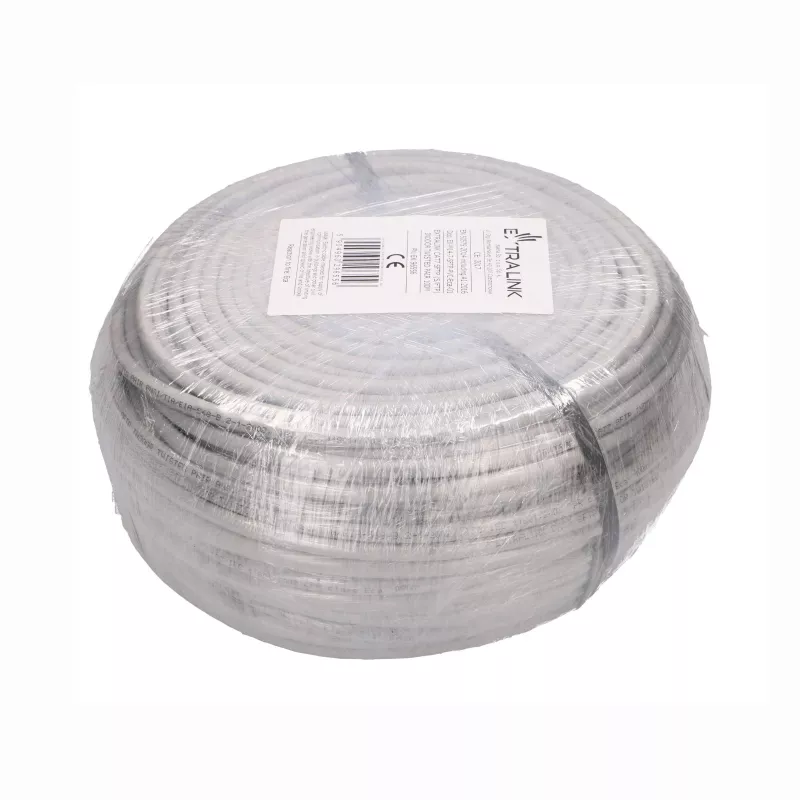

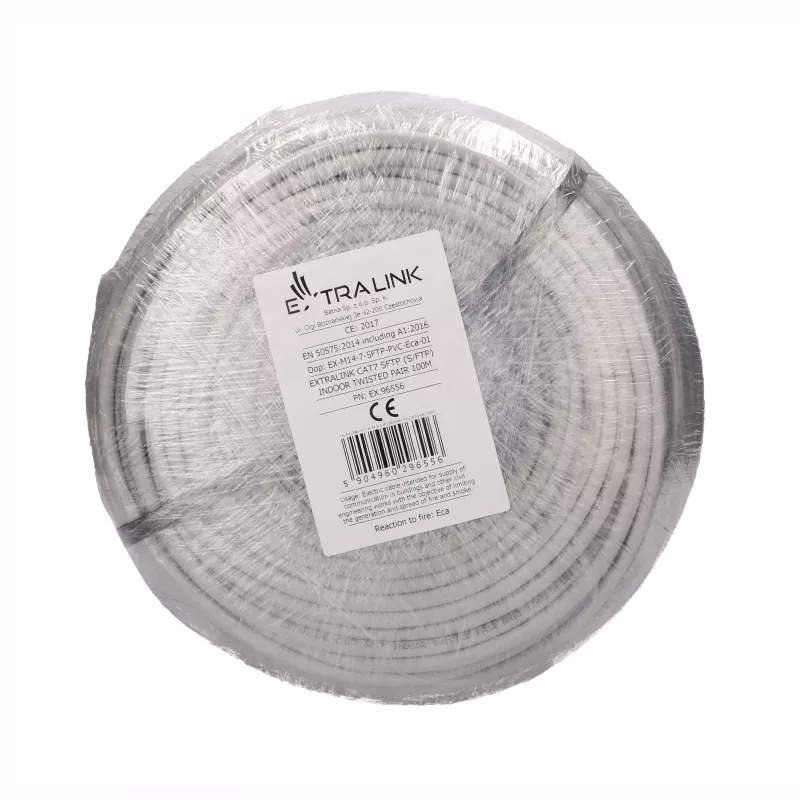

• Długość: szpula 100 m

Sposób użycia

Odciągnąć wymaganą długość bezpośrednio ze szpuli, prowadząc wzdłuż zaplanowanej trasy i unikając ostrych zagięć poniżej minimalnego promienia gięcia kabla. Przyciąć na długość, zdjąć powłokę LSZH, odgiąć ogólny oplot i podłączyć przewód drenujący do uziemienia w panelu krosowym, następnie minimalnie rozkręcić każdą parę i zakończyć na ekranowanych gniazdach Cat6A lub Cat7, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Zachować ciągłość ekranowania od końca do końca i podłączyć ekran do uziemienia w szafie, aby w pełni wykorzystać zalety S/FTP. Po instalacji przetestować każde łącze certyfikowanym testerem kabli, aby potwierdzić prawidłowe okablowanie i wydajność.

Zalecenia

W celu niezawodnej pracy 10 Gigabit należy utrzymywać poszczególne odcinki w granicach kanału 100 m, stosować ekranowane (STP) złącza i gniazda w całym łączu oraz uziemić ekran na jednym lub obu końcach zgodnie ze schematem uziemienia. Zachować skręty par jak najbliżej punktu zakończenia, unikać prowadzenia kabla równolegle do linii energetycznych i certyfikować każdą zainstalowaną trasę zgodnie z ISO/IEC 11801 przed uruchomieniem.
