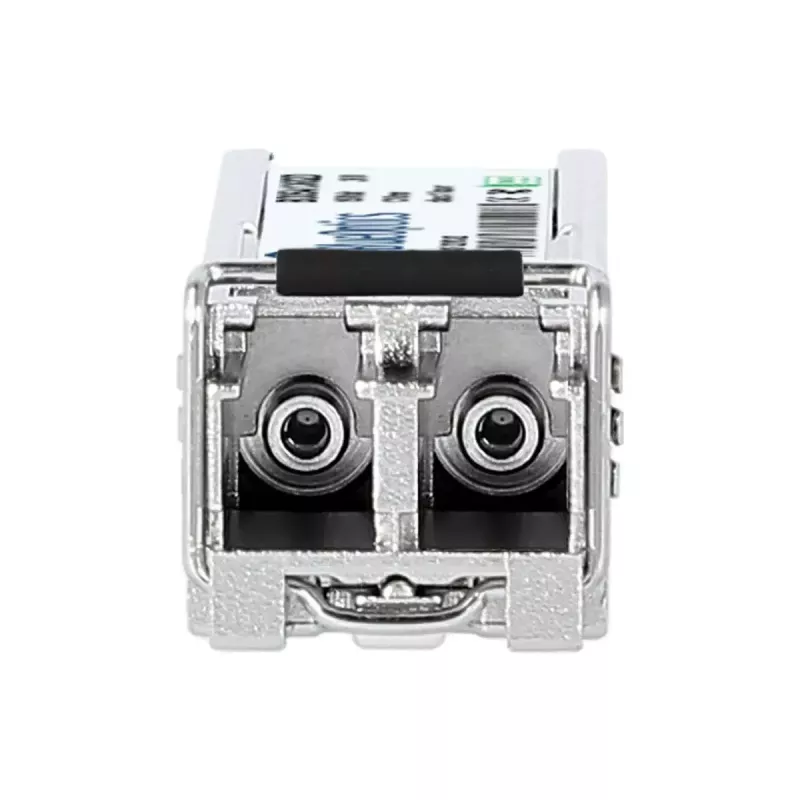

Fiber optic SFP transceiver BlueOptics ONS-SE-100-FX-BO 2000 m

transceiver światłowodowy SFP BlueOptics ONS-SE-100-FX-BO został zaprojektowany do niezawodnej transmisji danych 100BASE-FX przez światłowód wielomodowy na odległość do 2000 m. Umieszczony w aluminiowej obudowie i ważący około 20 g, ten moduł SFP zapewnia zgodny z MSA interfejs duplex LC z długością fali nadajnika i odbiornika 1310 nm. Jest przeznaczony do współpracy z głównym sprzętem sieciowym obsługującym oryginalny format SFP 100BASE-FX i wspiera aplikacje Ethernet, Fibre Channel over Ethernet lub SDH/SONET przy nominalnych szybkościach transmisji danych do 155 Mbit/s.

Zalety

Aluminiowy korpus zapewnia niską wagę przy jednoczesnej wytrzymałości mechanicznej odpowiedniej do sprzętu montowanego w szafach rack. Zgodność ze standardami MSA oraz złącze duplex LC umożliwiają prostą interoperacyjność z istniejącymi portami SFP i standardowymi kablami krosowymi światłowodowymi. Moduł wspiera cyfrowe monitorowanie diagnostyczne (DDM/DOM), gdy urządzenie hosta zapewnia niezbędne wsparcie, umożliwiając monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawczej, mocy odbiorczej i temperatury wewnętrznej. Przetestowana kompatybilność z głównymi platformami zmniejsza nakład pracy związany z integracją i ułatwia wymianę oryginalnych transceiverów.

Zastosowanie

• Łącza światłowodowe wielomodowe na krótkie i średnie odległości do 2 km
• Połączenia Ethernet 100BASE-FX i starsze połączenia sieci optycznych
• Przełączniki, routery, systemy pamięci masowej i inny sprzęt z portami SFP
• Środowiska, w których wymagana jest odporność elektromagnetyczna światłowodu

Kluczowe specyfikacje

• Format: SFP (Small Form-factor Pluggable)
• Długość fali: 1310 nm nadawanie i odbiór
• Maksymalny zasięg: do 2000 m przez światłowód wielomodowy
• Złącze: duplex LC
• Szybkość transmisji danych: obsługa 100BASE-FX (nominalnie do 155 Mbit/s dla powiązanych protokołów)
• Materiał i kolor obudowy: aluminiowy korpus
• Waga: ok. 0,02 kg
• Diagnostyka cyfrowa: DDM/DOM obsługiwane, gdy sprzęt hosta udostępnia interfejs

Sposób użycia

Włóż transceiver SFP do kompatybilnego gniazda SFP w urządzeniu docelowym, przestrzegając procedur hot-swap i ochrony przed wyładowaniami elektrostatycznymi (ESD) dostawcy. Podłącz kable krosowe światłowodowe wielomodowe duplex LC do transceivera, upewniając się, że orientacja nadawania/odbioru jest prawidłowa. Sprawdź stan łącza na urządzeniu hosta i, jeśli to możliwe, odczytaj parametry DDM/DOM przez interfejs zarządzania urządzenia, aby potwierdzić poziomy mocy i temperaturę modułu. Podczas wyjmowania transceivera wyłącz port lub postępuj zgodnie z procedurą hot-swap urządzenia, aby uniknąć przerwania łącza.

Zalecenia

Używaj wysokiej jakości wielomodowych kabli krosowych LC i, jeśli to możliwe, prowadź światłowody przez panele krosowe, aby zachować integralność złączy. Potwierdź, że oprogramowanie sprzętowe urządzenia hosta obsługuje moduły SFP innych firm i DDM/DOM, jeśli potrzebujesz diagnostyki w czasie rzeczywistym. Unikaj zginania światłowodów poniżej ich minimalnego promienia gięcia i chroń złącza przed kurzem za pomocą zaślepek, gdy nie są używane.
