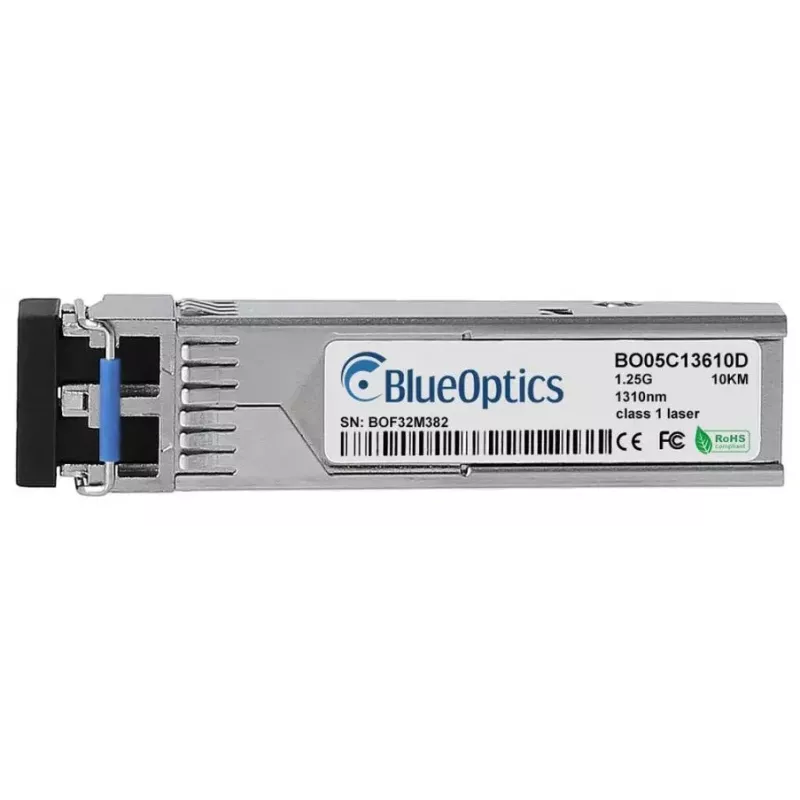

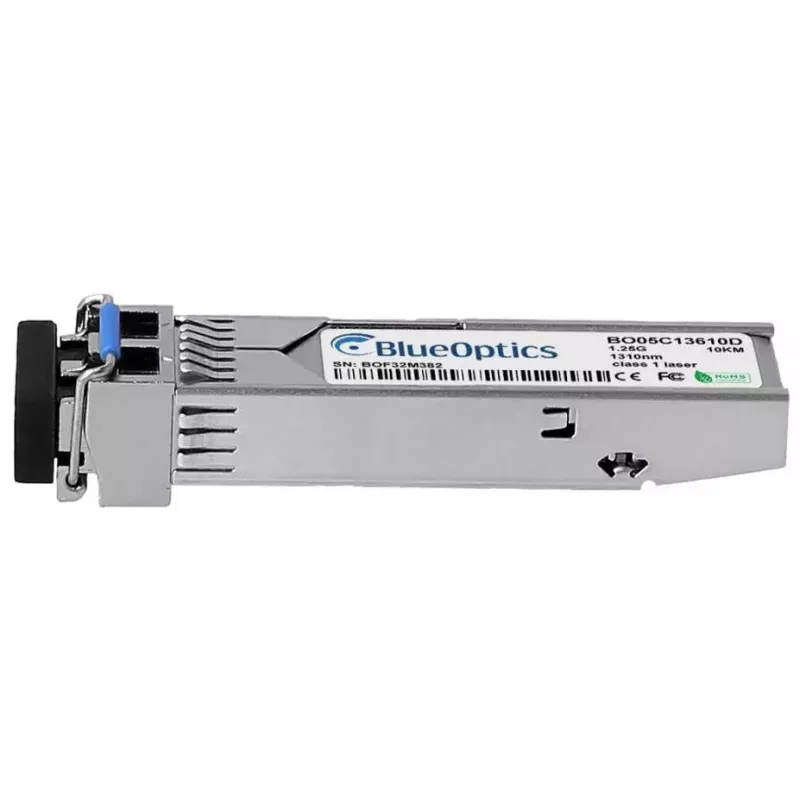

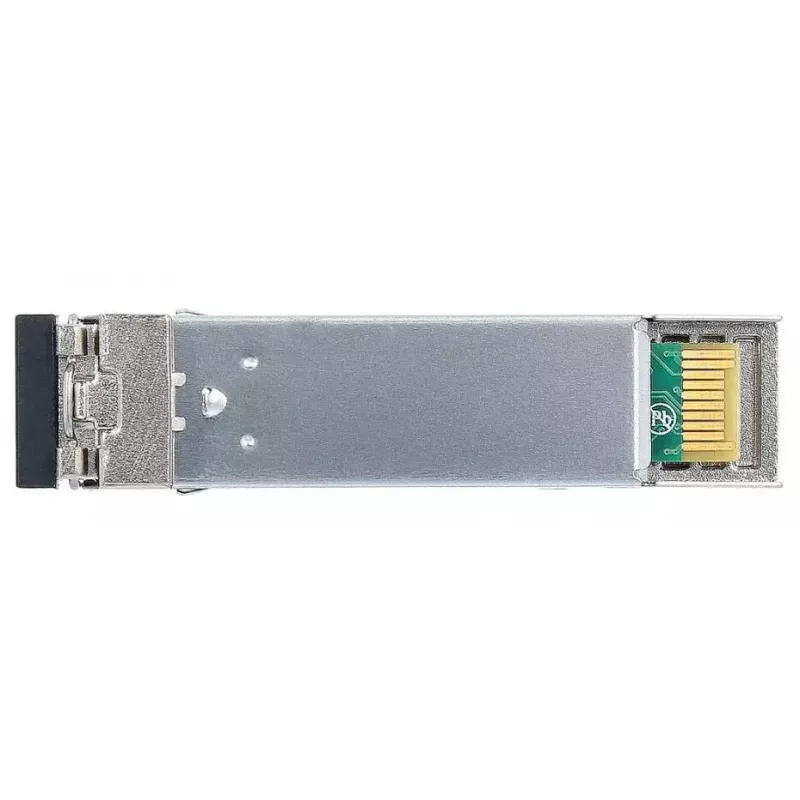

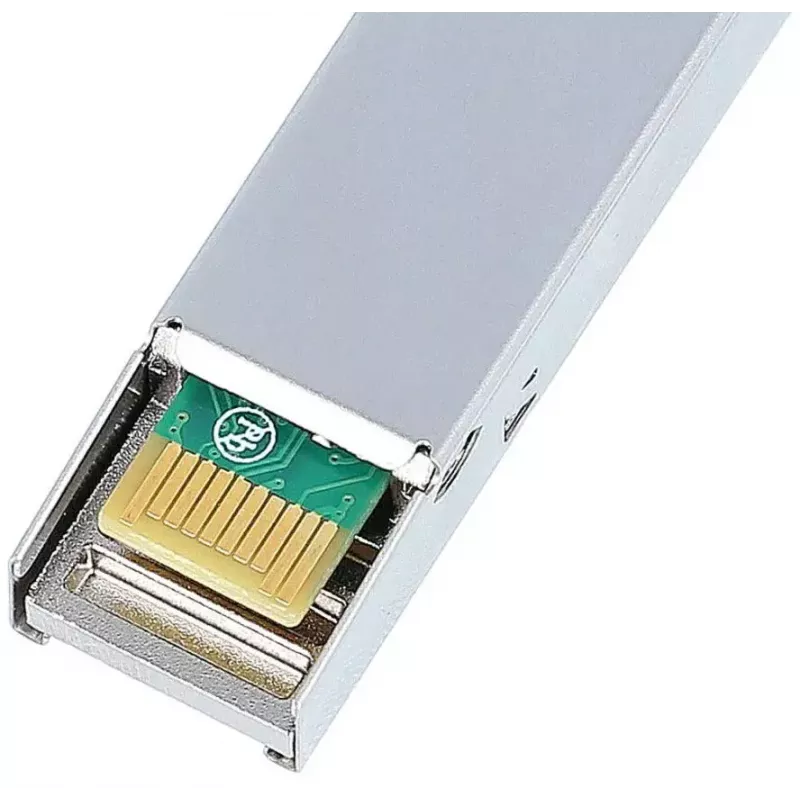

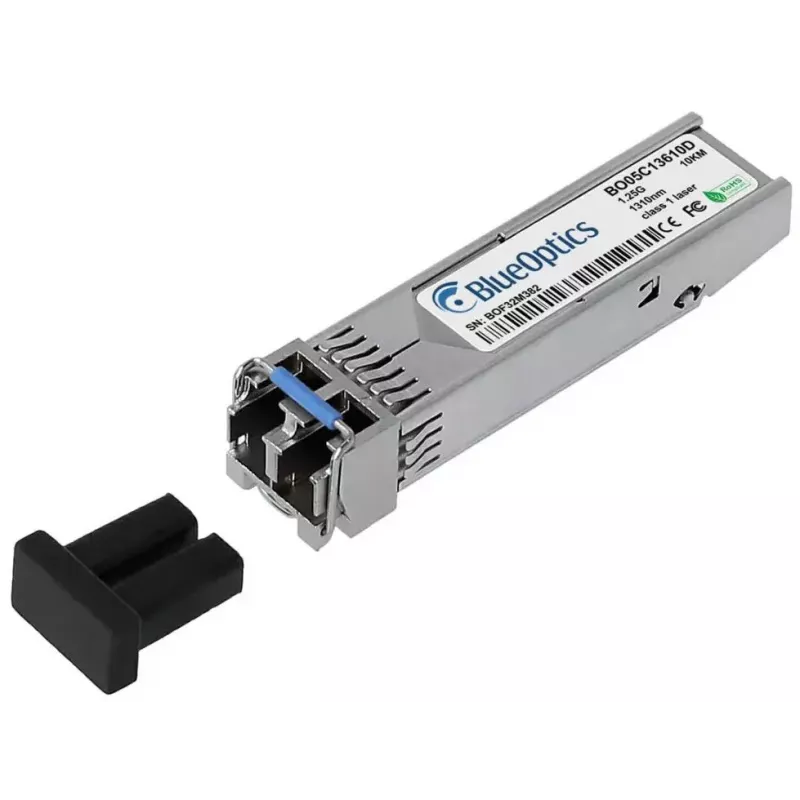

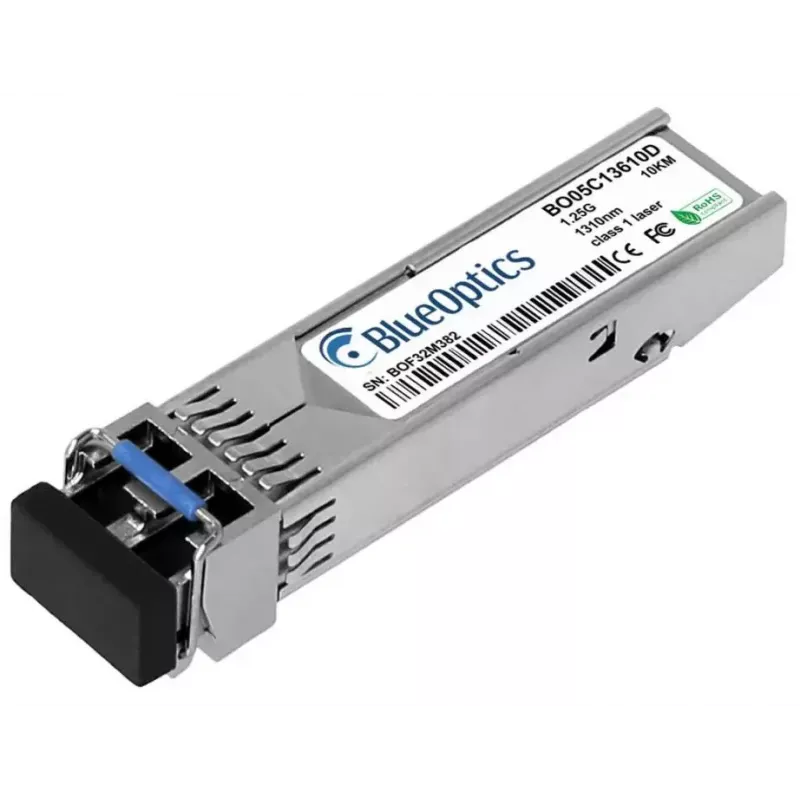

Fiber optic transceiver module BlueOptics 3FE25774AA-BO SFP 10000 m

BlueOptics 3FE25774AA-BO SFP 10000 m to moduł nadawczo-odbiorczy światłowodowy przeznaczony do łączy jednomodowych o zasięgu do 10 000 metrów. Umieszczony w aluminiowej obudowie i ważący około 20 g, ten moduł w obudowie SFP zapewnia kompaktowy, zgodny ze standardami branżowymi interfejs do integracji z kompatybilnym sprzętem sieciowym. Wykorzystuje złącze duplex LC i spełnia wymagania fizycznej obudowy MSA SFP, co umożliwia prostą instalację w przełącznikach, routerach i innych portach optycznych.

Zalety

Ten moduł BlueOptics SFP oferuje działanie jednomodowe dalekiego zasięgu odpowiednie do rozległych połączeń punkt-punkt przy zachowaniu niewielkiej, lekkiej aluminiowej obudowy. Moduł jest kompatybilny z typowymi portami SFP zgodnymi z MSA i został zaprojektowany oraz przetestowany pod kątem interoperacyjności z platformami głównych dostawców obsługujących równoważne transceivery SFP 1000BASE-LX. Zbudowany z wyselekcjonowanych komponentów optycznych i elektronicznych, transceiver obsługuje diagnostykę cyfrową (gdy sprzęt hosta zapewnia obsługę DDM/DOM), umożliwiając zdalne monitorowanie parametrów pracy.

Zastosowanie

• Dalekodystansowe optyczne łącza Ethernet po światłowodzie jednomodowym
• Łączenie przełączników, routerów i systemów pamięci masowej na odległości kampusowe lub metropolitalne
• Wymiana lub rozbudowa portów SFP zgodnych z MSA w infrastrukturze sieciowej

Kluczowe specyfikacje

• Typ interfejsu: SFP (small form-factor pluggable)
• Maksymalna odległość transmisji: do 10 000 m na światłowodzie jednomodowym

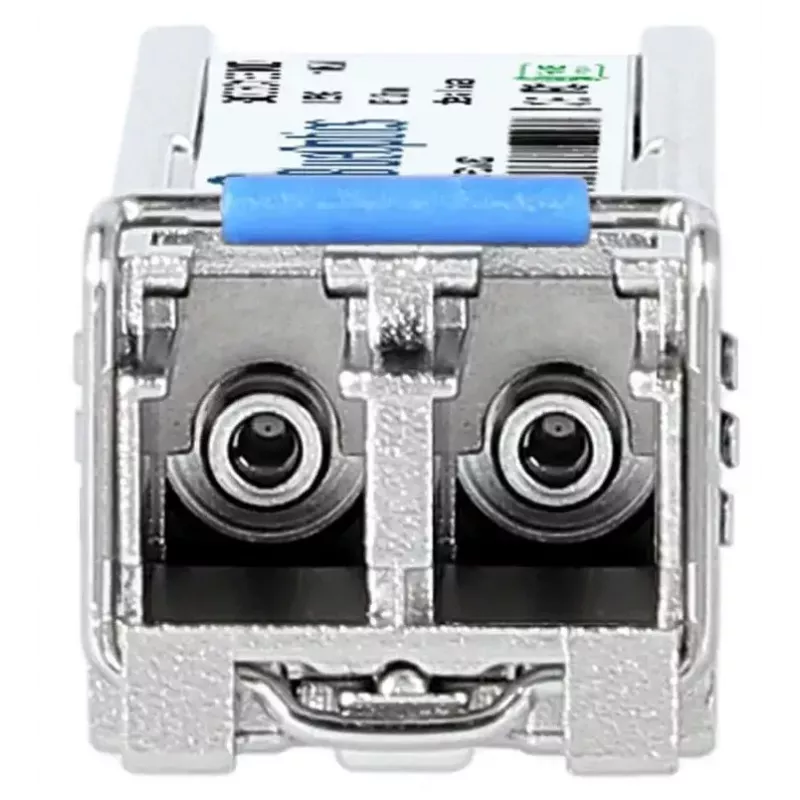

• Złącze: LC duplex
• Długość fali optycznej: nadajnik i odbiornik 1310 nm (klasa 1000BASE-LX)
• Materiał i kolor obudowy: aluminium, kolor aluminiowy
• Waga: około 0,02 kg
• Klasa przepustowości: Gigabit Ethernet / kompatybilny z 1000BASE-LX
• Diagnostyka cyfrowa: obsługiwana, gdy sprzęt hosta implementuje DDM/DOM (MSA SFF-8472)

Sposób użycia

Włóż moduł SFP do zgodnego z MSA gniazda SFP w urządzeniu sieciowym, aż do charakterystycznego kliknięcia, a następnie zabezpiecz ewentualną dźwignię blokującą. Podłącz światłowodowy kabel krosowy jednomodowy z wtykami LC duplex, upewniając się, że ścieżki nadawania i odbioru są poprawnie skrzyżowane pomiędzy końcami łącza. Włącz zasilanie i sprawdź status łącza w urządzeniu hosta; jeśli host obsługuje DDM/DOM, monitoruj napięcie zasilania, temperaturę i wartości mocy optycznej za pośrednictwem interfejsu zarządzania urządzeniem, aby zweryfikować poprawność działania. Postępuj zgodnie z instrukcjami dostawcy sprzętu dotyczącymi hot-pluggingu i kontroli zgodności oprogramowania układowego.

Zalecenia

Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego ze złączami o niskiej tłumienności, utrzymuj czoła złączy w czystości oraz stosuj odpowiednie kable krosowe lub panele krosowe. Zweryfikuj kompatybilność urządzenia hosta z modułami SFP 1000BASE-LX i włączaj diagnostykę cyfrową tylko wtedy, gdy sprzęt sieciowy obsługuje interfejs DDM/DOM. Przechowuj nieużywane moduły w ochronnych opakowaniach antystatycznych, aby uniknąć zanieczyszczeń i uszkodzeń mechanicznych.
