Fiber optic transceiver module BlueOptics PAN-T-Q-40GBASE-SR4-BO QSFP 150 m

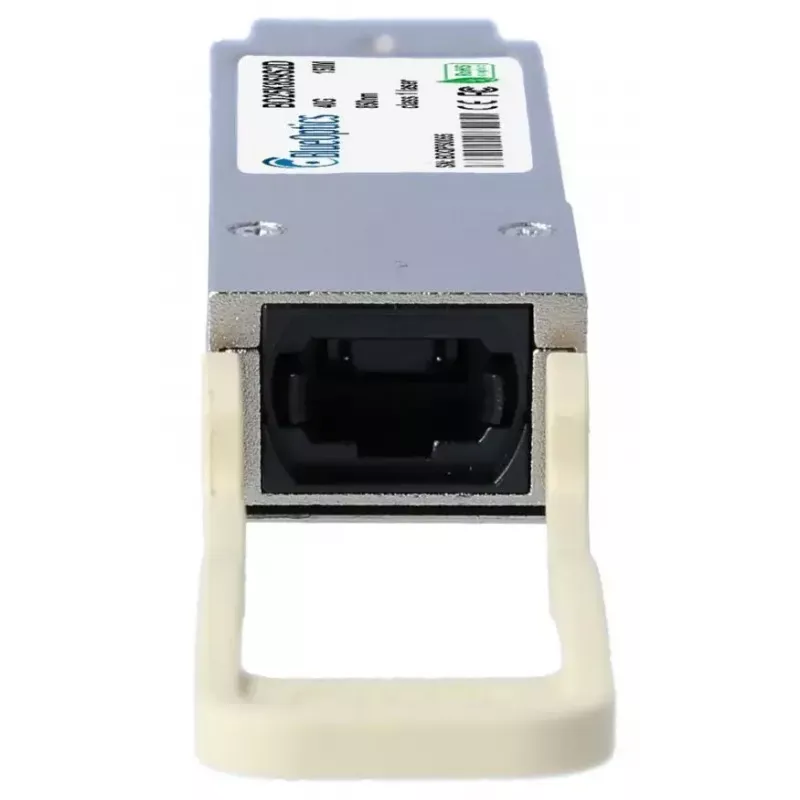

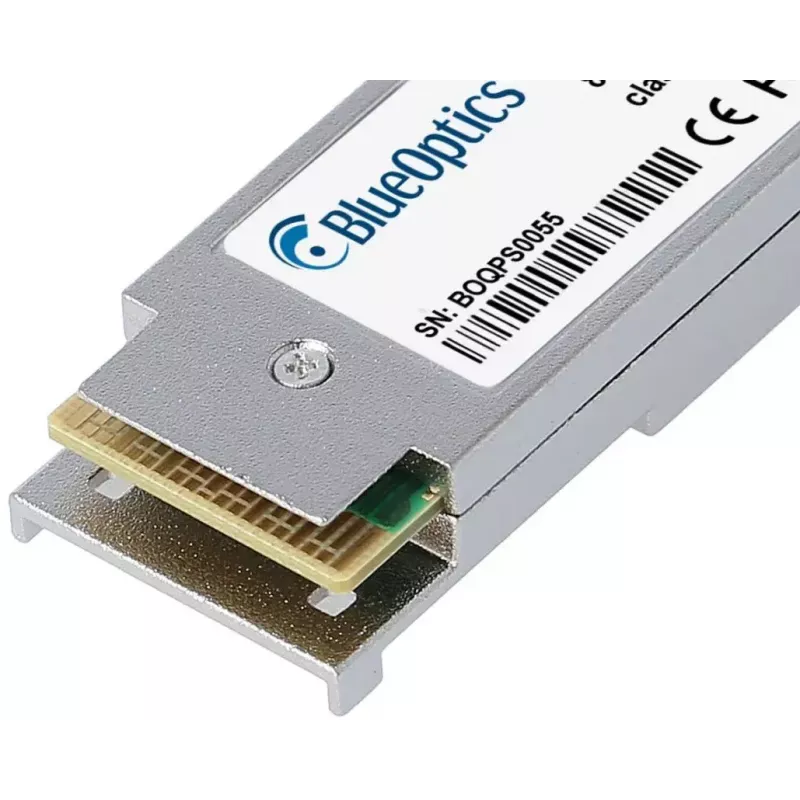

BlueOptics PAN-T-Q-40GBASE-SR4-BO to światłowodowy moduł nadawczo-odbiorczy QSFP 40GBASE-SR4 zaprojektowany do łączy na światłowodzie wielomodowym krótkiego zasięgu. Wykonany z aluminiową obudową i ważący około 20 gramów moduł implementuje interfejs MPO/MTP i obsługuje transmisję optyczną przez światłowód wielomodowy na długości fali 850 nm z maksymalną odległością do 150 metrów. Jest przeznaczony do użytku w szybkim sprzęcie sieciowym Ethernet i kompatybilnych urządzeniach obsługujących moduły QSFP 40GBASE-SR4.

Zalety

Ten moduł QSFP BlueOptics jest zgodny ze standardem MSA dla formatu QSFP i konwencjami złączy MPO/MTP, aby zapewnić interoperacyjność ze sprzętem akceptującym nadajniki-odbiorniki QSFP 40GBASE-SR4. Wielomodowy nadajnik i odbiornik 850 nm modułu obsługują jednoczesne kanały nadawcze i odbiorcze przez równoległy światłowód, umożliwiając zagregowaną przepustowość 40 Gbit/s dla połączeń krótkiego zasięgu. Aluminiowa obudowa zapewnia lekką, a zarazem wytrzymałą konstrukcję odpowiednią do gęstych wdrożeń w szafach rack.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł nadawczo-odbiorczy QSFP w kompatybilnym porcie QSFP w swoim przełączniku, routerze lub innym urządzeniu sieciowym, postępując zgodnie z instrukcjami producenta dotyczącymi obsługi typu hot-plug. Podłącz kabel krosowy światłowodowy wielomodowy zakończony złączem MPO/MTP między modułem a odpowiadającym mu interfejsem MPO/MTP lub panelem krosowym. Sprawdź, czy urządzenie hosta obsługuje optykę 40GBASE-SR4 i, jeśli ma to zastosowanie, włącz lub zweryfikuj konfigurację łącza w oprogramowaniu układowym urządzenia lub systemie operacyjnym. Przestrzegaj standardowych środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) podczas obsługi modułu i trzymaj zaślepki ochronne na złączach, gdy nie są używane.

Zalecenia

Używaj światłowodu wielomodowego OM3 lub OM4, aby osiągnąć określony zasięg 150 m i zminimalizować tłumienność wtrąceniową, stosując wysokiej jakości kable krosowe MPO/MTP i odpowiednio utrzymane panele krosowe. Upewnij się, że sprzęt hosta obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), jeśli wymagasz telemetrii diagnostycznej w czasie rzeczywistym, i potwierdź kompatybilność oprogramowania układowego przed wdrożeniem.
