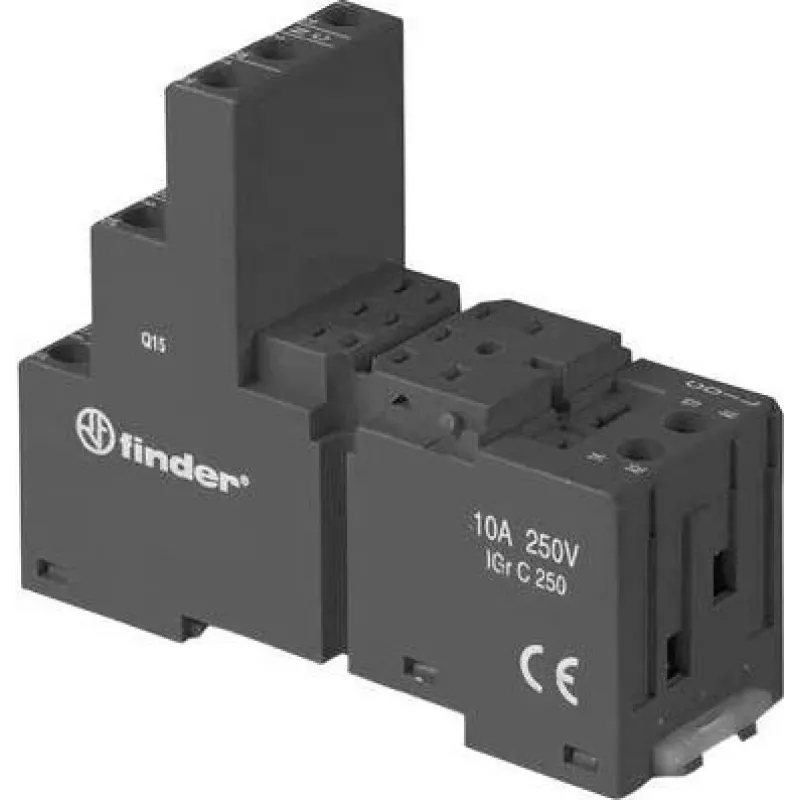

Finder 94.03.0 Czarna gniazdo śrubowe do przekaźników 55.33/55.34 i 85.33/85.34, 3-biegunowe, 10A 250V, montaż na szynie DIN / panelu

Instalacje przekaźnikowe często cierpią z powodu niepewnych połączeń, gdy gniazda są niedopasowane lub źle zamocowane. Gniazdo śrubowe Finder 94.03.0 eliminuje to ryzyko, zapewniając dedykowaną, solidną podstawę dla przekaźników serii Finder 55.33, 55.34, 85.33 i 85.34. Jego 3-biegunowa konfiguracja z zaciskami śrubowymi zapewnia pewne, odporne na wibracje mocowanie dla przewodów sztywnych lub linkowych, co czyni je idealnym rozwiązaniem dla przemysłowych paneli sterowniczych, systemów HVAC i urządzeń automatyki.

Dla kogo jest przeznaczone

To gniazdo jest stworzone dla inżynierów elektryków, konstruktorów paneli i techników utrzymania ruchu, którzy potrzebują niezawodnego rozwiązania do montażu przekaźników. Nadaje się do zastosowań wymagających montażu na szynie DIN lub panelu, gdzie okablowanie musi pozostać bezpieczne podczas ciągłej pracy. Niezależnie od tego, czy modernizujesz istniejące szafy sterownicze, czy budujesz nowe systemy automatyki, to gniazdo zapewnia profesjonalny punkt połączeniowy.

Główne cechy

• Kompatybilne z seriami przekaźników Finder 55.33, 55.34, 85.33 i 85.34
• 3-biegunowe złącze śrubowe dla przewodów sztywnych lub linkowych
• Prąd znamionowy 10 A i napięcie znamionowe 250 V AC
• Montaż na szynie DIN lub panelu dla elastycznej instalacji
• Czarna obudowa z poliamidu z ochroną IP20
• Szeroki zakres temperatur pracy od -40 °C do +70 °C
• Atesty CE i cURus dla zgodności globalnej

Specyfikacje

• Typ produktu: gniazdo przekaźnika
• Liczba biegunów: 3
• Typ zacisków: zaciski śrubowe
• Typ montażu: szyna DIN / panel
• Kompatybilne serie przekaźników: Finder 55.33, 55.34, 85.33, 85.34
• Prąd znamionowy: 10 A
• Napięcie znamionowe: 250 V AC
• Wytrzymałość dielektryczna (cewka-styki): 6 kV (1,2/50 µs)
• Zakres temperatur pracy: od -40 do +70 °C
• Długość zdejmowania izolacji: 8 mm
• Moment dokręcania śrub: 0,5 Nm
• Maks. przekrój przewodu sztywnego: 1x 6 mm² / 2x 2,5 mm²
• Maks. przekrój przewodu linkowego: 1x 4 mm² / 2x 2,5 mm²
• Kolor: czarny
• Stopień ochrony: IP20
• Materiał izolacji: poliamid (PA)
• Atesty: CE, cURus

Wskazówki

Podczas okablowania zdejmij izolację z przewodów na długości 8 mm i dokręć śruby momentem 0,5 Nm dla optymalnego kontaktu. W przypadku przewodów linkowych użyj tulejek, aby zapobiec strzępieniu. Zamontuj gniazdo na standardowej szynie DIN 35 mm lub bezpośrednio na panelu za pomocą odpowiednich śrub. Zawsze sprawdź kompatybilność przekaźnika przed instalacją, aby zapewnić pewne dopasowanie.
