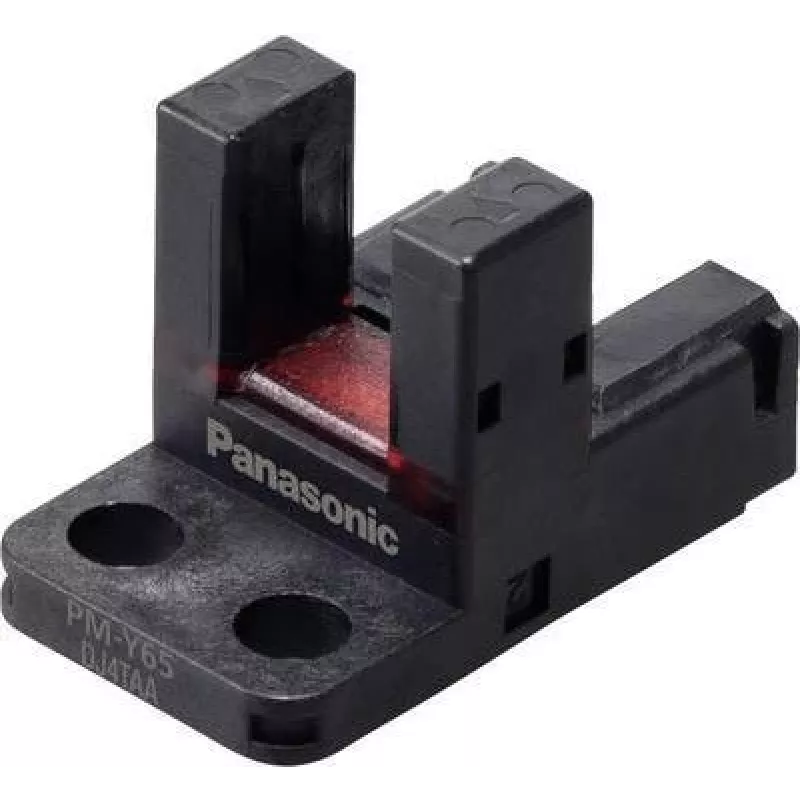

Fotoelektryczny czujnik widełkowy Panasonic PM-Y65, bariera świetlna typu widełkowego, 5–24 V DC, przełączanie jasne i ciemne

Czujnik fotoelektryczny widełkowy Panasonic PM-Y65 to niezawodny czujnik bezstykowy przeznaczony do zadań automatyki i pozycjonowania. Obudowa w kształcie litery U tworzy stabilną barierę świetlną, która wykrywa małe części, etykiety, krawędzie i inne obiekty przechodzące przez szczelinę. Czujnik akceptuje zakres napięcia zasilania 5–24 V DC i obsługuje zarówno tryb przełączania jasnego (light-operate), jak i ciemnego (dark-operate), co umożliwia elastyczną integrację z układami sterowania.

Zalety

Konstrukcja widełkowa zapewnia stałe ustawienie nadajnika i odbiornika dla powtarzalnego wykrywania bez kontaktu mechanicznego. Szeroki zakres napięcia zasilania (5–24 V DC) upraszcza okablowanie i sprawia, że czujnik nadaje się do różnych przemysłowych systemów sterowania. Możliwość wyboru trybu przełączania jasnego lub ciemnego pozwala na dostosowanie do różnych logik sygnalizacji i warunków oświetlenia otoczenia. Kompaktowa obudowa w kształcie litery U umożliwia montaż na liniach przenośnikowych, podajnikach i stacjach montażowych, gdzie przestrzeń jest ograniczona.

Zastosowania

• Wykrywanie małych komponentów i części na przenośnikach
• Wykrywanie etykiet i krawędzi w pakowaniu i druku
• Pozycjonowanie i wykrywanie obecności w urządzeniach montażowych
• Zastosowania liczące i sortujące z wąskimi obiektami

Kluczowe specyfikacje

• Typ czujnika: fotoelektryczny czujnik widełkowy (bariera świetlna w kształcie litery U)
• Napięcie zasilania: 5–24 V DC
• Zachowanie wyjścia: wybieralne przełączanie jasne (light-operate) i ciemne (dark-operate)
• Metoda wykrywania: detekcja przez szczelinę widełek
• Montaż: montaż szczelinowy/widełkowy do wykrywania obiektów przechodzących w linii

Jak używać

Zamontuj czujnik tak, aby szczelina była ustawiona w linii z drogą wykrywanego obiektu. Podłącz zasilanie w zakresie 5–24 V DC i podłącz wyjście zgodnie z wymaganą logiką sterowania dla trybu jasnego lub ciemnego. Wyreguluj pozycję montażu, aby cel niezawodnie przerywał lub przywracał wiązkę światła podczas przechodzenia przez szczelinę. Sprawdź poprawność działania, przepuszczając reprezentatywne części przez szczelinę czujnika i obserwując odpowiedź wyjścia w układzie sterowania.

Zalecenia

Zainstaluj czujnik w miejscu z minimalnym zanieczyszczeniem wewnątrz szczeliny; okresowe czyszczenie powierzchni nadajnika i odbiornika zapobiega błędnym detekcjom. Użyj bezpiecznego montażu mechanicznego i odciążenia kabli. W środowiskach z oświetleniem otoczenia lub odbiciami przetestuj oba tryby przełączania, aby wybrać najbardziej niezawodne zachowanie wyjścia dla Twojego zastosowania.
