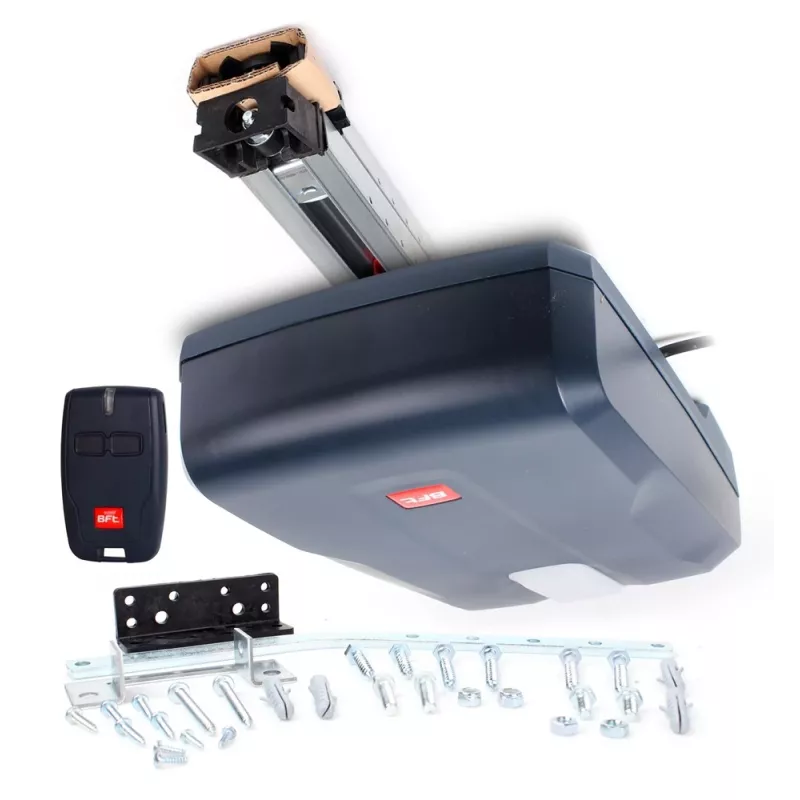

Garage door operator BFt Botticelli BT 850 35 — motorised unit for sectional and up‑and‑over doors, residential and light commercial use

BFt Botticelli BT 850 35 to 24-woltowy siłownik zaprojektowany do bram garażowych segmentowych i uchylnych w zastosowaniach mieszkaniowych i lekkich komercyjnych. Urządzenie zapewnia siłę pociągową 850 N i jest odpowiednie do bram o maksymalnej powierzchni 13 m². Obsługuje intensywne użytkowanie i osiąga prędkości otwierania do 210 mm/s z szyną łańcuchową oraz do 240 mm/s z szyną pasową. Wykrywanie położenia realizowane jest przez enkoder z mechanicznym ogranicznikiem otwarcia; jednostka obejmuje mechaniczne blokowanie oraz stalową linkę lub linkę zwalniającą do awaryjnego rozłączania.

Zalety

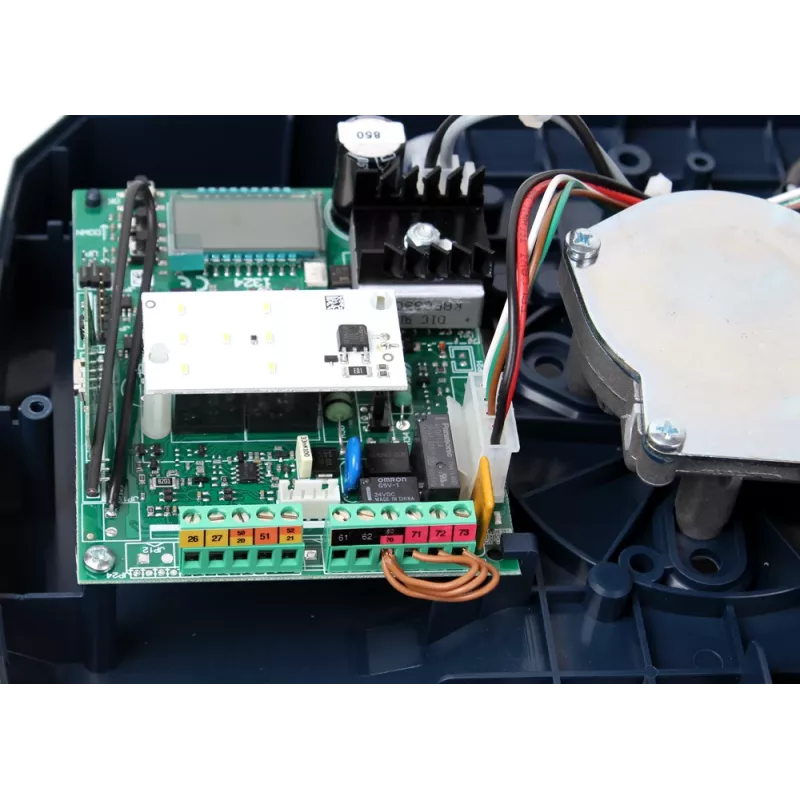

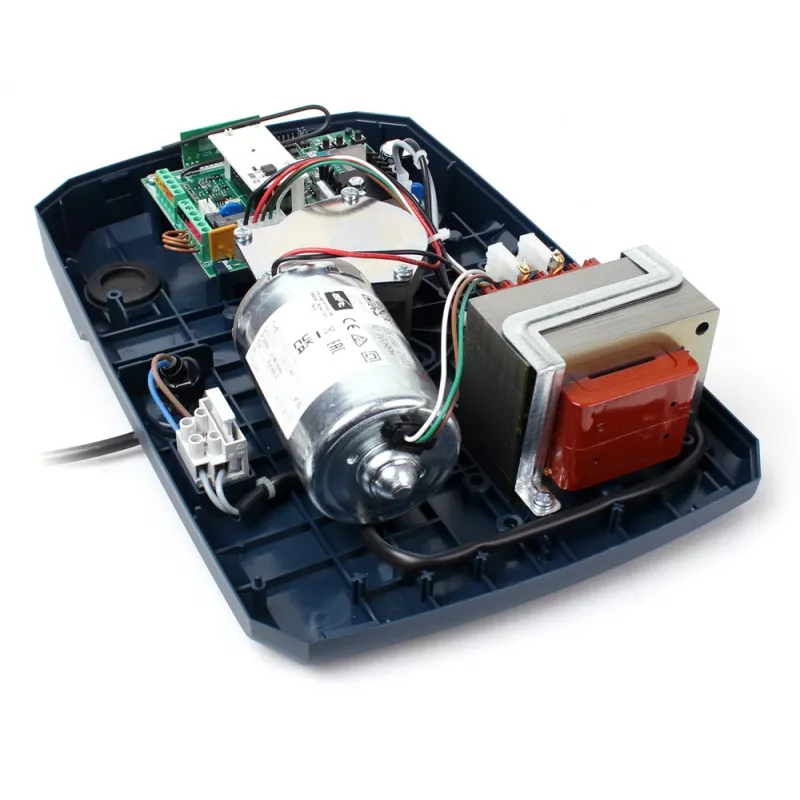

Siłownik łączy wysoko wydajny silnik 24 V z mikroprocesorowym zarządzaniem momentem (D-Track), aby zapewnić stały i adaptacyjny nacisk podczas otwierania i zamykania, zachowując bezpieczną pracę pomimo wahań temperatury lub zużycia mechanicznego. Instalację przyspiesza procedura szybkiej konfiguracji Autoset, a programowanie możliwe jest przez EElink. Modele z jednostkami sterującymi z pełnym wyświetlaczem mogą zintegrować funkcję alarmu przeciwwłamaniowego, a elektronika sterująca może służyć jako centrala przewodowego systemu alarmowego. Interoperacyjność U-Link i obsługa klonowania kompatybilnych pilotów upraszczają integrację i zdalną konserwację.

Przeznaczenie

• Garażowe bramy segmentowe w budynkach mieszkalnych
• Lekkie komercyjne bramy uchylne lub segmentowe
• Miejsca wymagające częstych cykli dziennych

Kluczowe specyfikacje

• Napięcie: 24 V
• Siła pociągowa: 850 N
• Maksymalna powierzchnia bramy: 13 m²
• Prędkość otwierania (szyna łańcuchowa): do 210 mm/s
• Prędkość otwierania (szyna pasowa): do 240 mm/s
• Pobór mocy: 200 W (0,5 W standby)
• Liczba cykli dziennie (przy 60°): 50
• Wykrywanie położeń krańcowych: enkoder plus mechaniczny ogranicznik otwarcia
• Zwalnianie przy dojeżdżaniu: tak
• Blokowanie: mechaniczne
• Mechanizm zwalniający: stalowa linka lub linka
• Reakcja na uderzenie / zarządzanie siłą: D-Track
• Stopień ochrony: IP20
• Zakres temperatury pracy: -20 ÷ 60 °C
• Wsparcie dla łączności i zdalnego programowania: U-Link, EElink

Sposób użycia

Zamontuj siłownik na bramie garażowej zgodnie z instrukcjami mechanicznymi i elektrycznymi producenta, zapewniając prawidłowe ustawienie wybranej szyny (łańcuchowej lub pasowej) oraz bezpieczne mechaniczne blokowanie. Użyj procedury szybkiej konfiguracji Autoset lub podłącz programator ręczny przez EElink, aby skonfigurować ograniczenia przesuwu, prędkości i parametry bezpieczeństwa. Sparuj kompatybilne piloty korzystając z funkcji klonowania, jeśli jest dostępna, i ustaw poświadczenia dostępu przez interfejs jednostki sterującej. Jeśli model posiada funkcje alarmowe, skonfiguruj parametry alarmu przeciwwłamaniowego na jednostce sterującej z pełnym wyświetlaczem, a w razie potrzeby podłącz płytę sterującą do przewodowego systemu alarmowego zgodnie z wytycznymi instalacji.

Zalecenia

Przeprowadzaj okresowe przeglądy konserwacyjne, w tym inspekcję szyny, elementów napędowych, linki zwalniającej i blokady mechanicznej. Przechowuj kopie zapasowe oprogramowania i konfiguracji przez EElink oraz upewnij się, że instalacja i wszelkie prace elektryczne są wykonywane przez wykwalifikowanego technika zgodnie z lokalnymi przepisami bezpieczeństwa.
