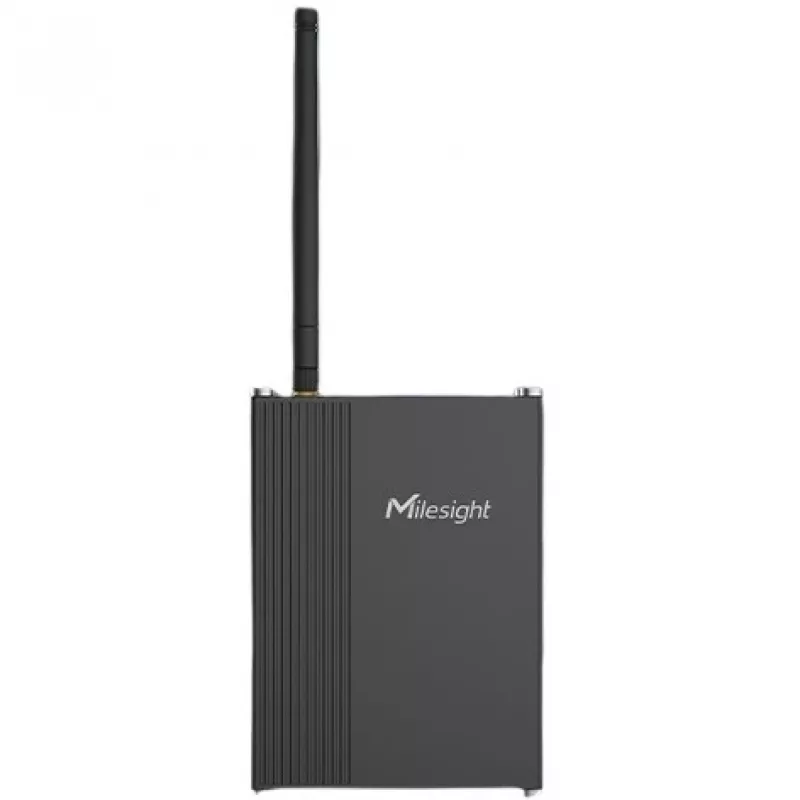

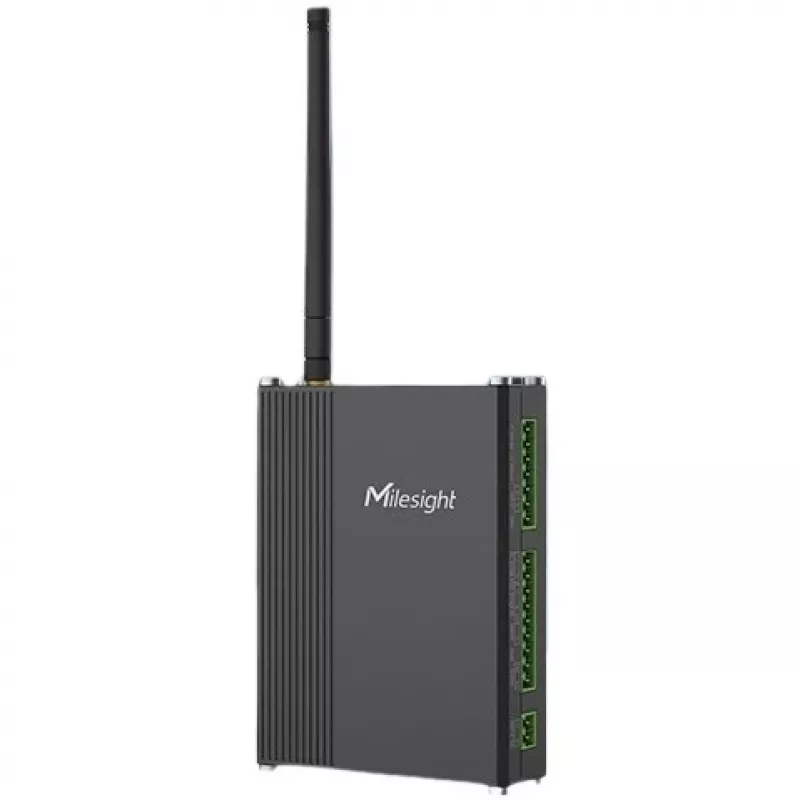

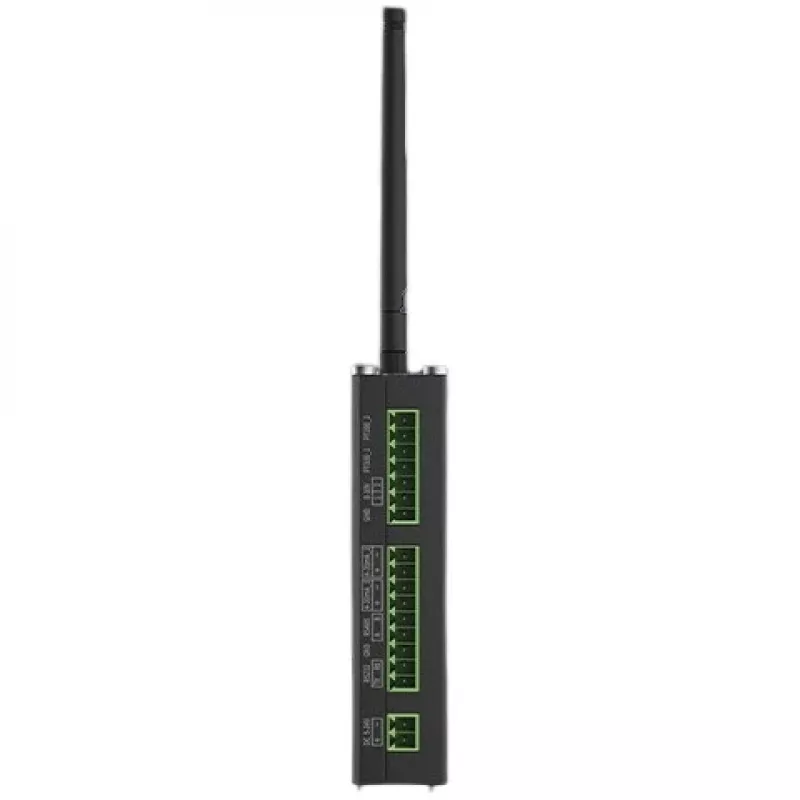

Gateway Controller Milesight UC300915M

Milesight UC300915M to kompaktowa brama sieciowa do montażu na szynie DIN lub na ścianie, umożliwiająca zdalne monitorowanie i sterowanie czujnikami oraz urządzeniami polowymi. Oferuje wiele interfejsów przemysłowych, zewnętrzne złącza antenowe, obsługę MicroSIM (wersje komórkowe) oraz zakres napięcia wejściowego DC 5–24 V. Urządzenie wyposażone jest w diody LED sygnalizujące stan i obsługuje integrację w chmurze przez TCP/UDP/MQTT, umożliwiając komunikację z platformami takimi jak Milesight IoT Cloud i AWS (AWS dostępne dla modeli komórkowych).

Zalety

UC300915M integruje różnorodne interfejsy przemysłowe, w tym wejścia analogowe 4–20 mA, 0–10 V oraz dwa wejścia RTD dla czujników PT100 2-/3-przewodowych, przekształcając sygnały rezystancyjne na 4–20 mA w szerokim zakresie temperatur (-200°C do 800°C). Oferuje inteligentny system wyzwalania IF–THEN z maksymalnie 16 niestandardowymi poleceniami, może działać autonomicznie, gdy sieć jest niedostępna, i wykorzystuje standardowe protokoły (TCP/UDP/MQTT) do elastycznej kompatybilności z chmurą. Zewnętrzne złącza antenowe SMA i obsługa MicroSIM upraszczają wdrażanie w konfiguracjach komórkowych.

Przeznaczenie

• Zdalne monitorowanie czujników temperatury i analogowych
• Automatyka przemysłowa i sterowanie procesami
• Zbieranie danych oraz wyzwalanie czasowe/warunkowe
• Sterowanie brzegowe w warunkach sporadycznej łączności sieciowej

Kluczowe specyfikacje

• Model: UC300915M (MPN: UC300-868M)
• Zasilanie: DC 5–24 V
• Interfejsy analogowe: wejścia 4–20 mA i 0–10 V
• Wejścia RTD: 2 wejścia dla czujników PT100 2-/3-przewodowych, zakres –200°C do 800°C
• Komunikacja: TCP/UDP/MQTT; obsługa komórkowa z MicroSIM (wersje komórkowe)
• Anteny: zewnętrzne złącza SMA
• Montaż: na szynie DIN lub na ścianie
• Wymiary (S×G×W): 93 × 70 × 22 mm
• Wskaźniki LED: diody stanu systemu

Sposób użycia

Zamontuj UC300915M na szynie DIN lub przymocuj do ściany i podłącz wymagane czujniki do odpowiednich interfejsów (4–20 mA, 0–10 V lub PT100 przez wejścia RTD). W razie potrzeby podłącz zewnętrzne anteny do złączy SMA do pracy bezprzewodowej i włóż kartę MicroSIM w modelach komórkowych. Skonfiguruj ustawienia sieci i chmury za pomocą interfejsu zarządzania urządzeniem, zdefiniuj do 16 poleceń IF–THEN do zadań zautomatyzowanych i sprawdź wskaźniki LED pod kątem stanu systemu. Urządzenie będzie kontynuować wykonywanie skonfigurowanych poleceń lokalnie w przypadku utraty połączenia sieciowego.

Zalecenia

Aby zapewnić niezawodny pomiar temperatury czujnikami PT100, należy stosować odpowiednie okablowanie 2- lub 3-przewodowe i upewnić się, że zakresy czujników odpowiadają skonfigurowanej skali. Podczas wdrażania w trybie komórkowym należy sprawdzić zasięg sieci i zapewnić stabilne umiejscowienie anten. Regularnie monitoruj wskaźniki LED i stan połączenia z chmurą oraz wykonaj kopię zapasową ustawień konfiguracyjnych po wstępnej konfiguracji.
