Gateway Controller Trendnet TI-M12 10 100 Mbit/s Metal DIN-rail

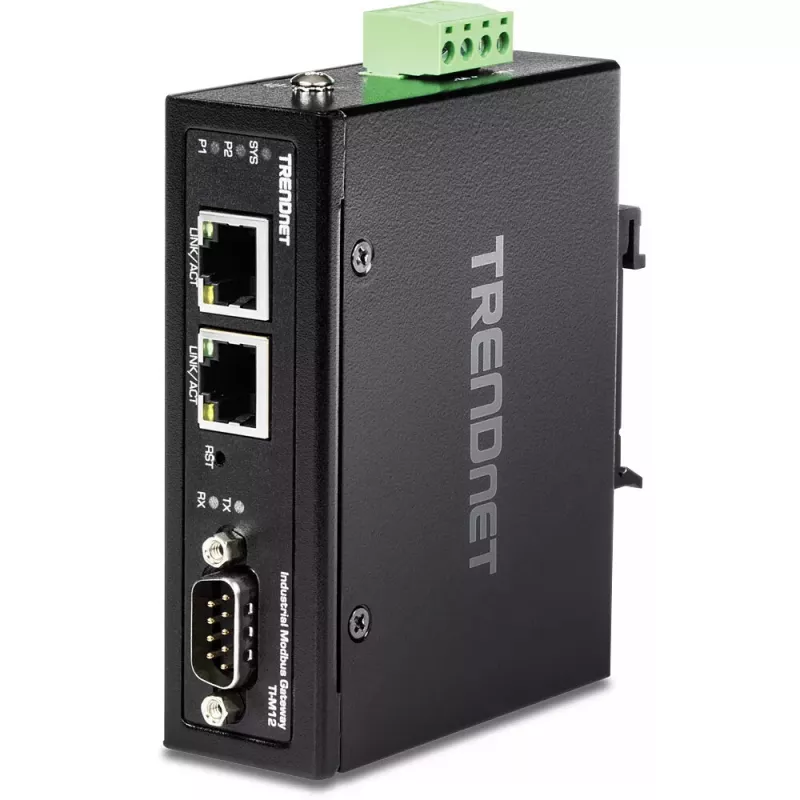

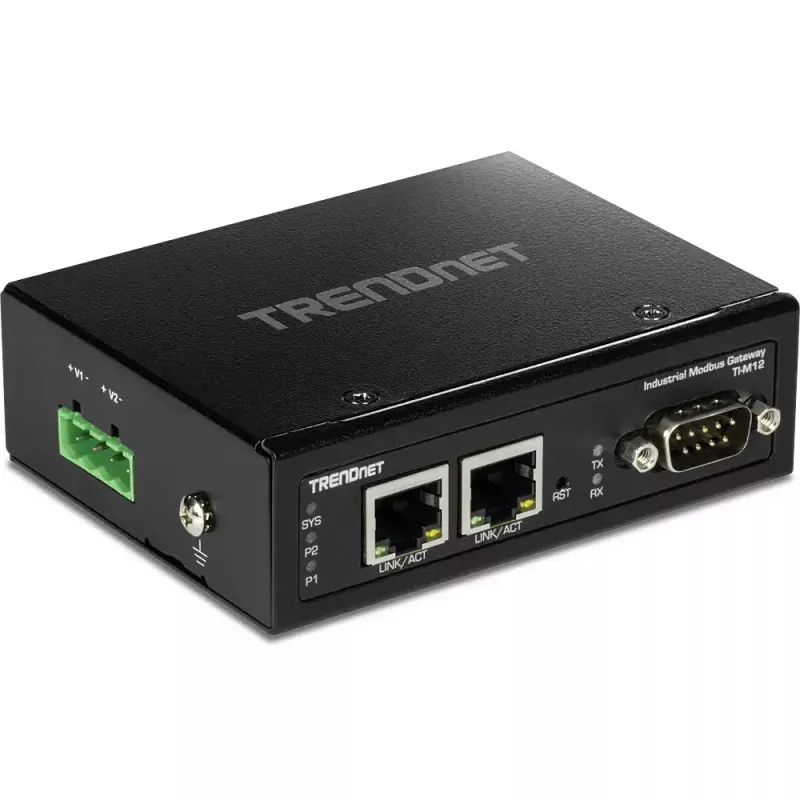

Przemysłowa brama Modbus TRENDnet TI-M12 udostępnia jeden port szeregowy Modbus oraz dwa porty Ethernet 10/100 Mb/s w solidnej metalowej obudowie zaprojektowanej do montażu na szynie DIN. Urządzenie umożliwia podłączenie szeregowego sprzętu Modbus do sieci Ethernet za pośrednictwem okablowania Cat5e na odległość do 100 m. Jest zgodne ze standardami IEEE 802.3, 802.3u i 802.3x oraz pracuje przy szerokim zakresie napięcia wejściowego 12–56 V przy typowym poborze mocy 3,84 W.

Zalety

Metalowa obudowa i forma do montażu na szynie DIN zapewniają wytrzymałość mechaniczną i łatwy montaż w przemysłowych szafach sterowniczych. Dwa porty Ethernet 10/100 Mb/s umożliwiają szybką łączność sieciową, a pojedynczy port szeregowy Modbus oferuje prostą integrację starszych urządzeń Modbus RTU/ASCII. Szeroki zakres napięcia wejściowego i niski pobór mocy wspierają elastyczne wdrożenia w różnych przemysłowych środowiskach zasilania.

Zastosowanie

• Łączenie szeregowych urządzeń Modbus (RTU/ASCII) z siecią Ethernet
• Przemysłowe szafy sterownicze i sieci PLC
• Monitorowanie urządzeń na hali produkcyjnej i pozyskiwanie danych
• Aplikacje wymagające montażu na szynie DIN i kompaktowej bramy metalowej

Kluczowe dane

• Marka: TRENDnet
• Model: TI-M12
• Szybkość transmisji: Ethernet 10/100 Mbit/s

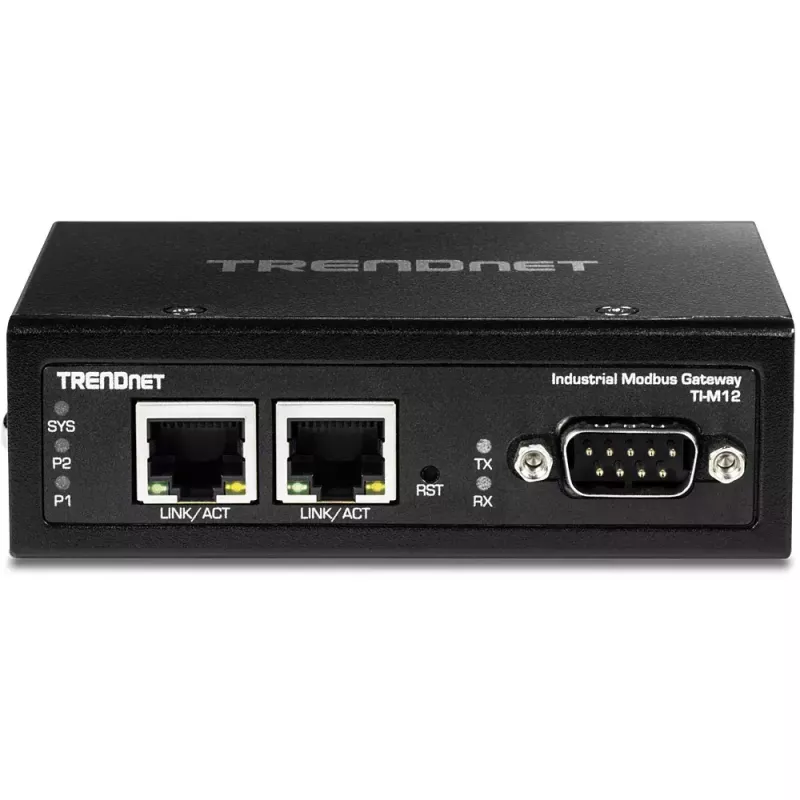

• Porty: 1 × szeregowy Modbus, 2 × Ethernet (10/100 Mb/s)

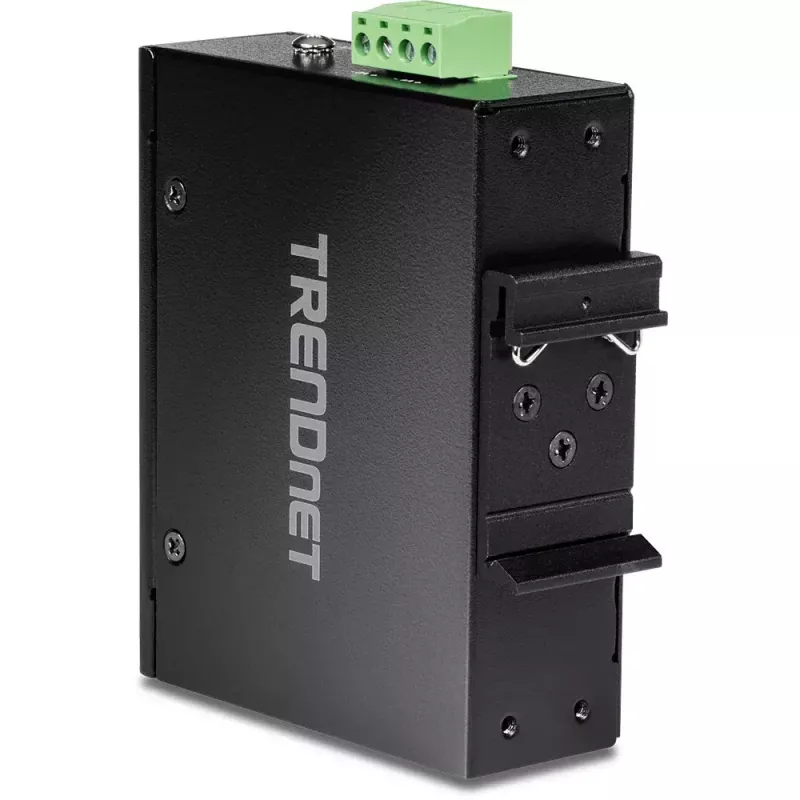

• Obudowa: Metal, montaż na szynie DIN

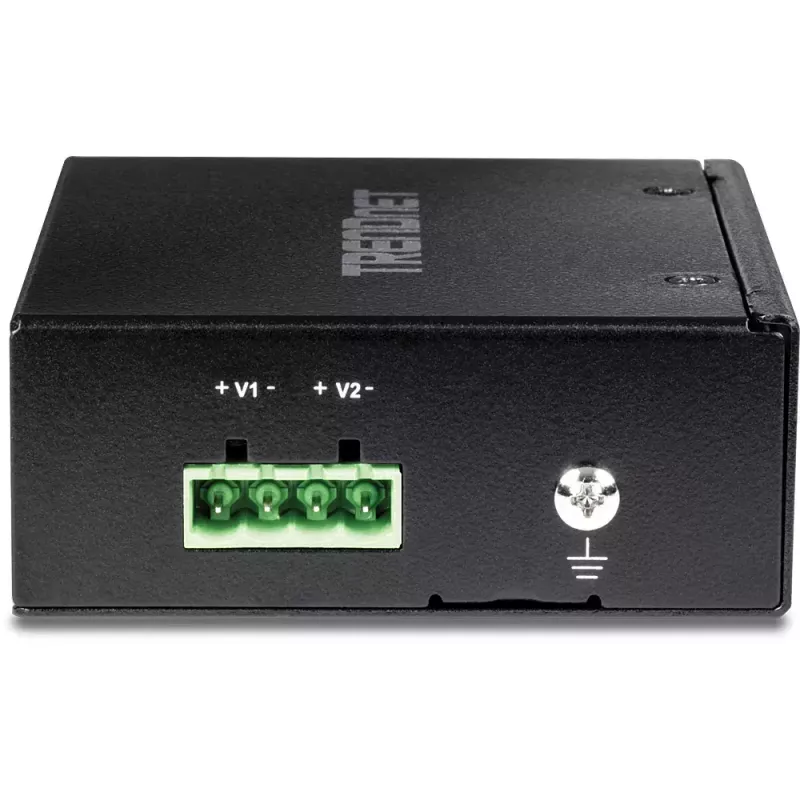

• Wejście zasilania: 12–56 V
• Pobór mocy: 3,84 W
• Normy: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• EAN: 0710931161656

Sposób użycia

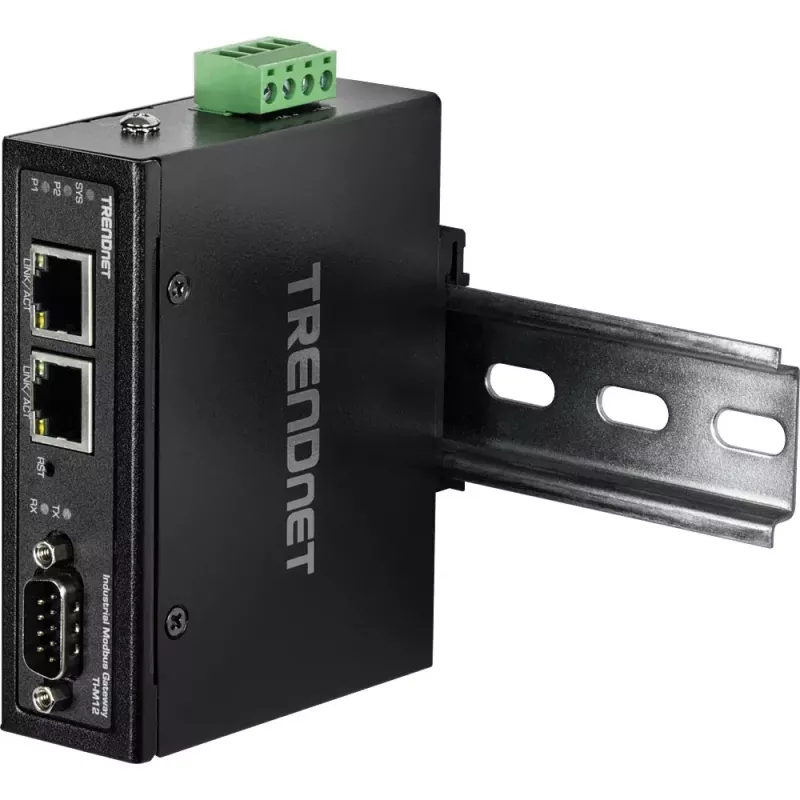

Zamocuj TI-M12 na szynie DIN wewnątrz szafy sterowniczej i podłącz urządzenie do zasilania obiektowego w zakresie napięcia wejściowego 12–56 V. Użyj okablowania Cat5e, aby podłączyć porty Ethernet do przełączników lub routerów sieciowych, zachowując maksymalną długość przewodów 100 m. Podłącz szeregowe urządzenie Modbus do portu szeregowego i skonfiguruj bramę zgodnie z dołączoną instrukcją konfiguracji TRENDnet, aby zmapować ruch szeregowy Modbus na sieć Ethernet.

Zalecenia

Zainstaluj bramę w wentylowanym, wolnym od kurzu miejscu, w dopuszczalnym zakresie temperatury i wilgotności dla danej instalacji. Sprawdź uziemienie i ochronę przeciwprzepięciową linii Ethernet i zasilania w środowiskach przemysłowych, aby zmniejszyć zakłócenia i chronić sprzęt.
